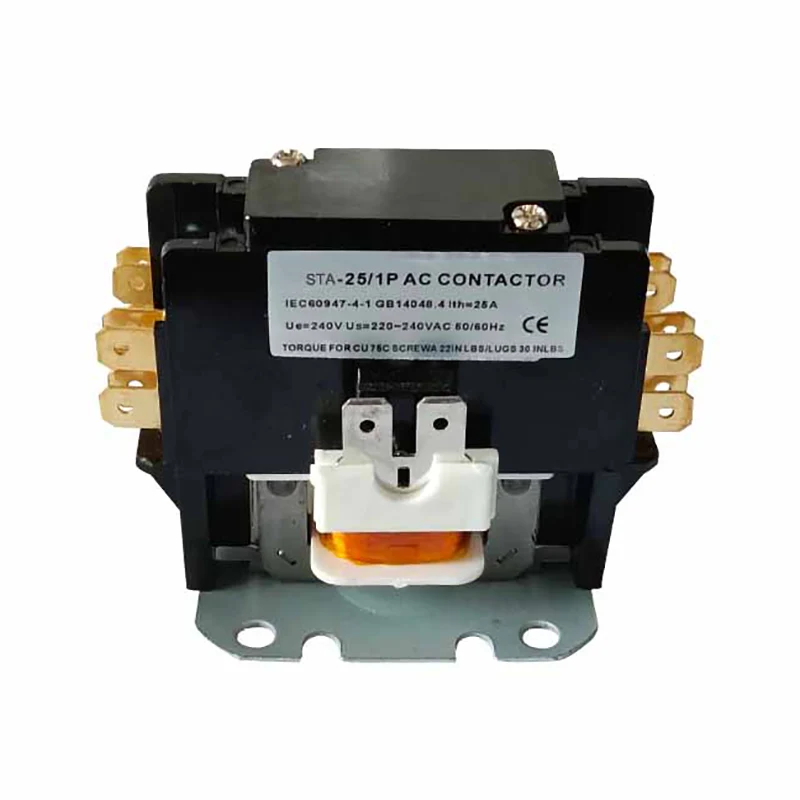

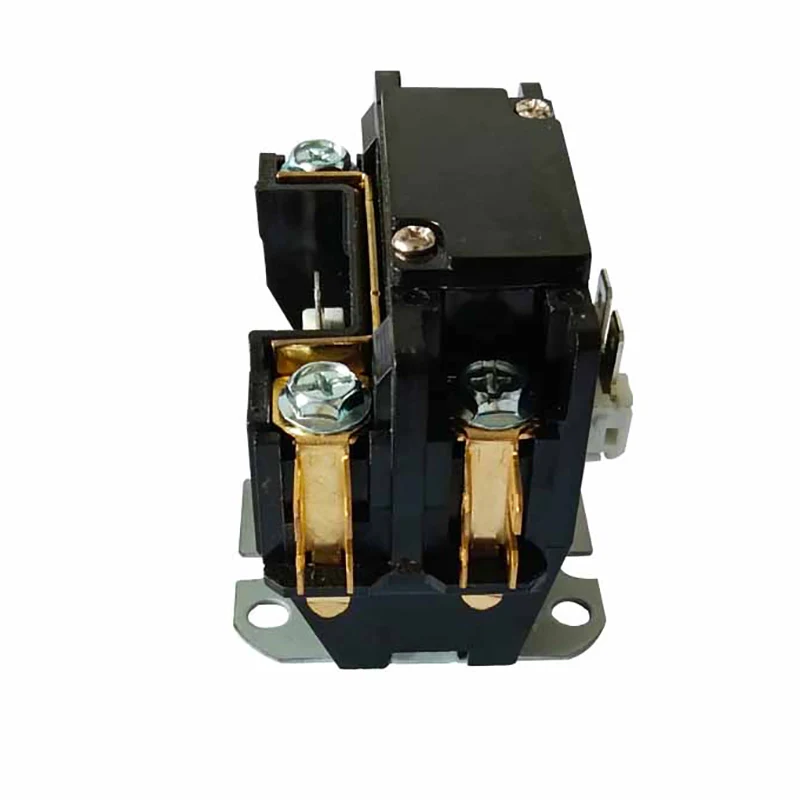

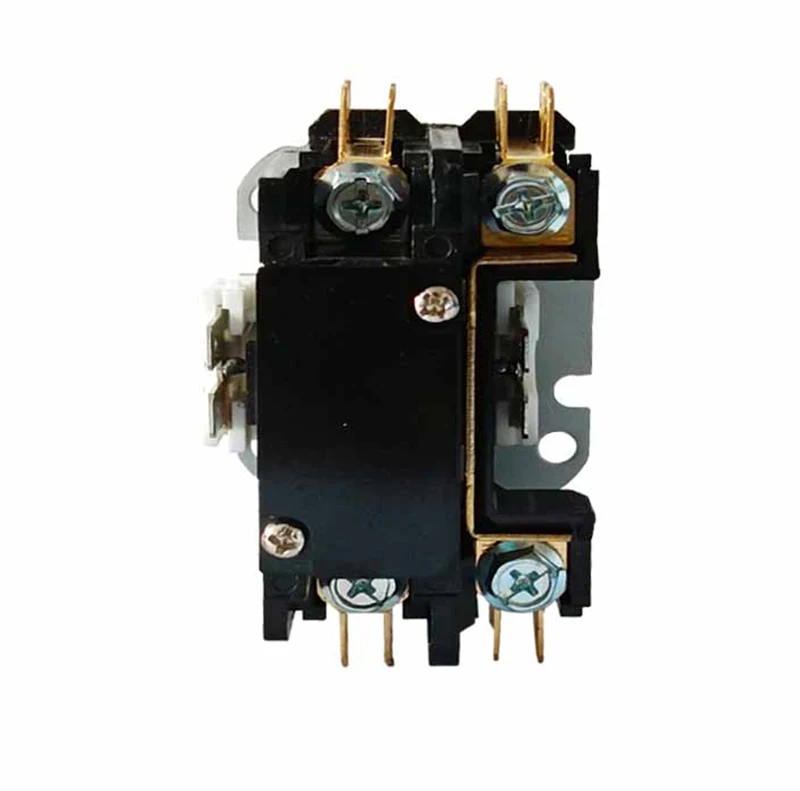

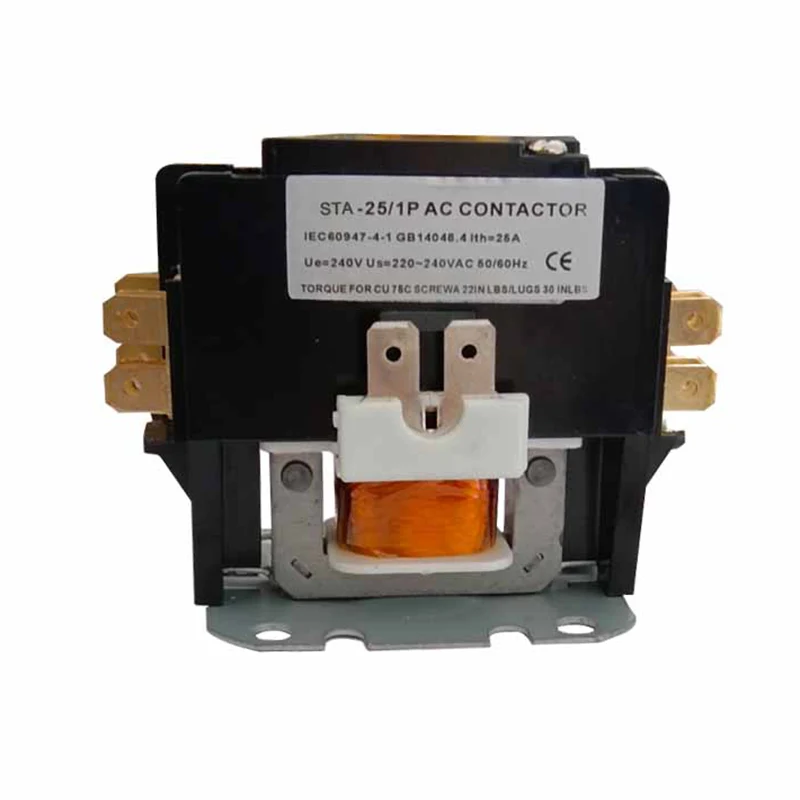

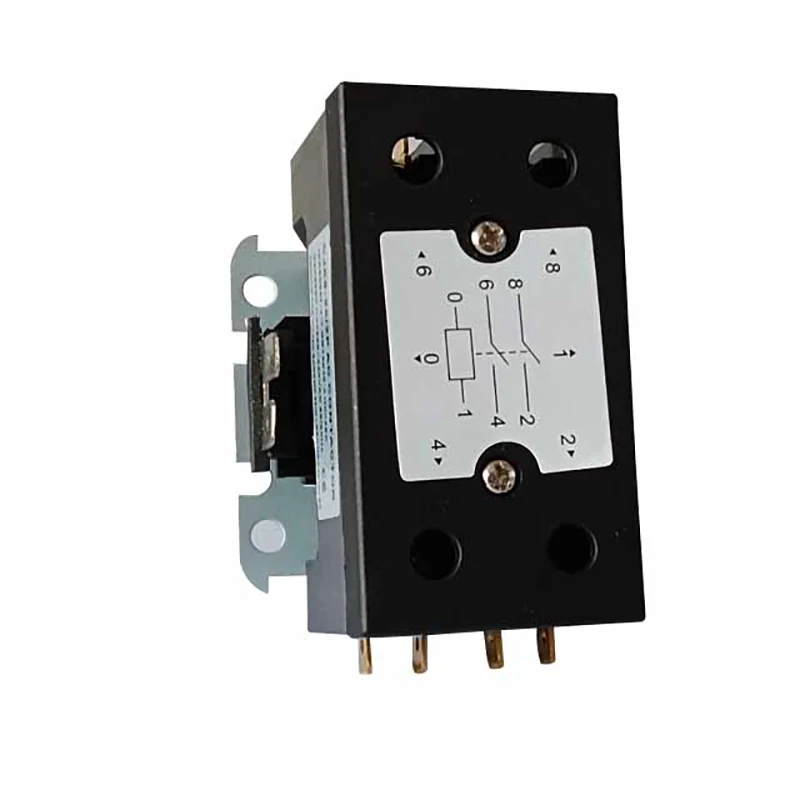

1.5p 25a Tá teagmhálaithe riochtúcháin aer -AC ina gcuspóir cinnte go bhfuil conraitheoir AC deartha lena n -úsáid i gcuisniú, aerchóiriú, agus systens téimh leictrigh. Is féidir naisc chumhachta a dhéanamh le ceachtar críochfoirt scriú le naisc thapa nó críochfoirt lug le naisc thapa Cloíonn siad le IEC60947-4-1

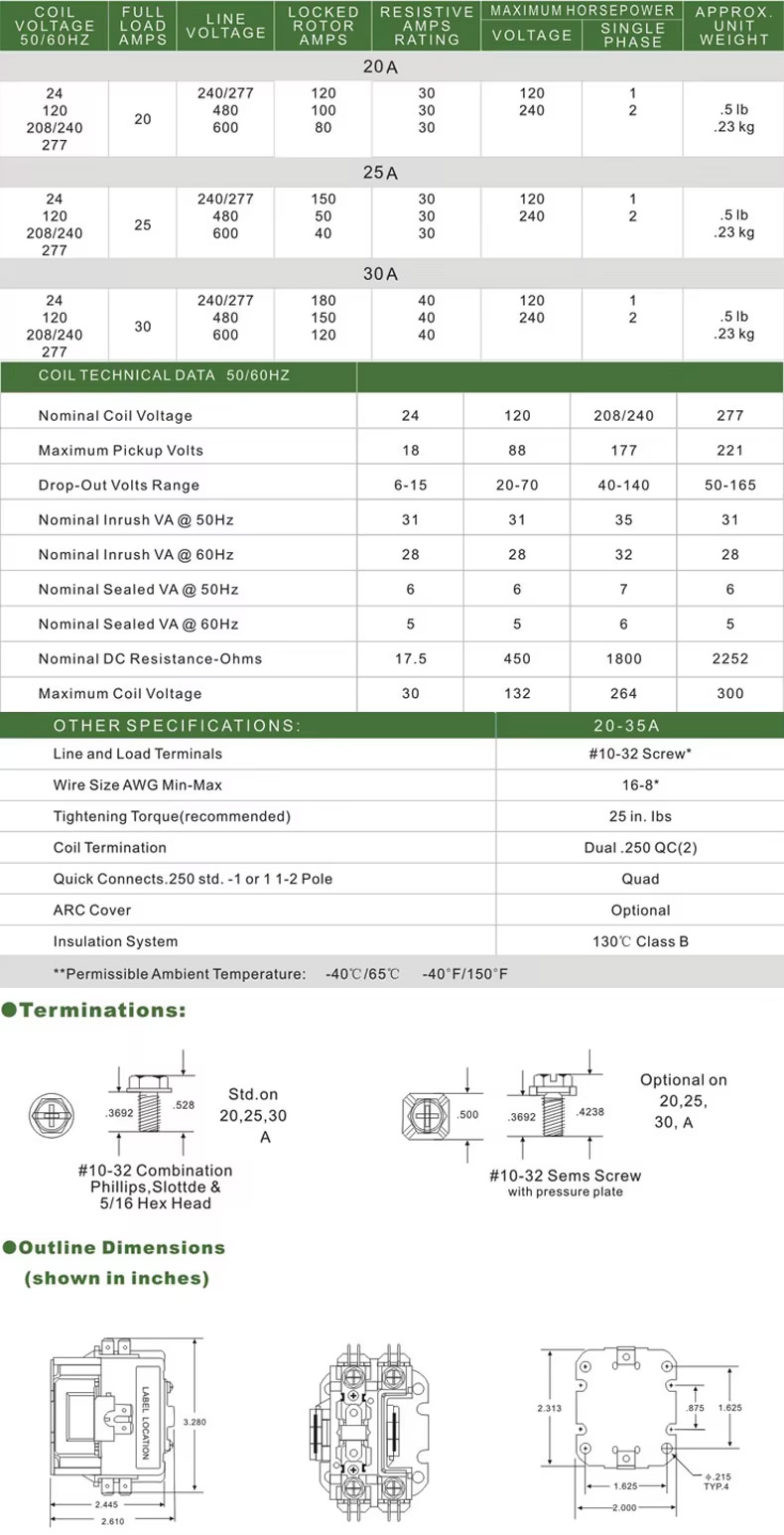

Múnla Uimh | Uasal | Amps frithsheasmhach (a) | Uimh. | Voltas coil ( V) | Voltas Líne (V) | Uas -HP | - | |
Amps (a) | 50/60Hz | Voltas (V) | Singil Comhthrith | Trí cinn Comhthrith | ||||
CJX9-20/1 | 20 | 30 | 1 | 24 | 240/277 | 120 | 1.5 | - |
CJX9-20/1.5 | 1.5 | |||||||
CJX9-20/2 | 2 | |||||||
CJX9-20/3 | 3 | 120 | 480 | 240/270 | 3 | 7.5 | ||
CJX9-20/4 | 4 | 208/240 | 600 | 480/600 | - | 7.5 | ||
CJX9-25/1.5 | 25 | 35 | 1.5 | 24 | 240/277 | 120 | 2 | - |
CJX9-25/2 | 2 | |||||||
CJX9-25/3 | 3 | 120 | 480 | 240/270 | 5 | 7.5 | ||
CJX9-25/4 | 4 | 208/240 | 600 | 480/600 | - | 15/20 | ||
CJX9-30/1.5 | 30 | 40 | 1.5 | 24 | 240/277 | 120 | 2 | - |
CJX9-30/2 | 2 | 120 | 480 | 240/270 | 5 | 10 | ||
CJX9-30/3 | 3 | 208/240 | 600 | 480/600 | - | 15/20 | ||
CJX9-30/4 | 4 | |||||||
CJX9-40/2 | 40 | 50 | 2 | 24 | 240/277 | 120 | 3 | - |
CJX9-40/3 | 40 | 50 | 3 | 120 | 480 | 240/270 | 7.5 | 10 |
CJX9-40/4 | 40 | 50 | 4 | 208/240 | 600 | 480/600 | - | 15/20 |
CJX9-50/2 | 50 | 60 | 2 | 24 | 240/277 | 120 | 3 | - |
CJX9-50/3 | 50 | 60 | 3 | 120 | 480 | 240/270 | 10 | 15 |
CJX9-50/4 | 50 | 60 | 4 | 208/240 | 600 | 480/600 | - | 25/25 |
CJX9-60/2 | 60 | 70 | 2 | 24 | 240/277 | 120 | 5 | - |
CJX9-60/3 | 60 | 740 | 3 | 120 | 480 | 240/270 | 10 | 20 |
CJX9-60/4 | 60 | 70 | 4 | 208/240 | 600 | 480/600 | - | 30/30 |
CJX9-75/2 | 75 | 85 | 2 | 24 | 240/277 | 120 | 5 | - |
CJX9-75/3 | 75 | 85 | 3 | 120 | 480 | 240/270 | 15 | 25 |
CJX9-75/4 | 75 | 85 | 4 | 208/240 | 600 | 480/600 | - | 40/40 |
CJX9-90/2 | 90 | 100 | 2 | 24 | 240/277 | 120 | 7.5 | - |
CJX9-90/3 | 90 | 100 | 3 | 120 | 480 | 240/270 | 20 | 30 |
CJX9-90/4 | 90 | 100 | 4 | 208/240 | 600 | 480/600 | - | 50/50 |
Ábhar inslithe |
Tá an bloc teagmhála agus an t -iompróir ar ardchaighdeán roisín teirmeachúcháin ghrád leictreach |
Fadteocht |
-40 ° F go 150 ° F; -5-+40 |
Saol meicniúil (gan aon ualach) |
Cloíonn sé le caighdeán sonraíochtaí OL agus ARI |
Saol leictreach |
Cloíonn sé le sonraíochtaí OL agus ARI Caighdeánach |
Meáchan (neas) |
9.25 oz |
Minicíocht Coils |
50/60Hz |
Insliú Coil |
Aicme B (130ºC) |
Foircniú |
Cónascaire brú agus dúbailte 1/4 q.c |
Oibriú |
85% den choltage corna ainmniúil; oibriú |
Timthriall dleachta |
Leanúnach |
Nuair a dhéantar fuinneamh a dhéanamh ar chorna an chonraitheora aeroiriúnaithe 1.5p 25a AC, éiríonn an croí iarainn maighnéadach agus meallann sé an córas teagmhála chun é a dhúnadh, rud a cheanglaíonn an t -ualach leictreach leis an bhfoinse cumhachta. Nuair a dhéantar an corna a dhífhuinnmhiú, cailleann an croí iarainn a mhaighnéadas agus tá an córas teagmhála scartha ag earrach, rud a dhiúltaíonn an t-ualach ón bhfoinse cumhachta. Ar an mbealach seo, ceadaíonn an conraitheoir cianrialtán an ualaigh leictrigh.
• Sraith CJX9 (nó STA) Sraith Aeir Aer Tá conraitheoir AC infheidhme den chuid is mó maidir le líne de AC 50Hz nó 60Hz, is é 240V voltas inslithe rátáilte agus rátáil reatha ag obair suas go 60a, a úsáidtear chun an líne a dhúnadh nó a mhúchadh
• Is cinnte go bhfuil teagmhálaithe oiriúntóirí aerchuspóireach AC deartha le húsáid i gcuisniú, aerchóiriú, agus systens téimh leictrigh.
• Is féidir naisc chumhachta a dhéanamh le ceachtar críochfoirt scriú le naisc thapa nó teirminéil lug le naisc thapa
• Cloíonn siad le IEC60947-4-1
Struchtúr:
Córas leictreamaighnéadach: lena n -áirítear comhpháirteanna corna, croí agus eile, a úsáidtear chun flosc maighnéadach a ghiniúint chun oscailt agus dúnadh an chórais teagmhála a thiomáint.
Córas Teagmhála: Lena n -áirítear an príomh -theagmháil agus teagmháil chúnta, úsáidtear an príomh -theagmháil chun sruth ard a iompar, agus úsáidtear an teagmháil chúnta chun tarchur agus aiseolas an chomhartha rialaithe a bhaint amach.
Gléas múchta stua: Úsáidte chun an stua a ghintear a mhúchadh nuair a dhéantar an teagmháil a dhícheangal chun an teagmháil a chosaint ó dhamáiste.
Shell: Úsáidte chun na comhpháirteanna inmheánacha a chosaint ón timpeallacht sheachtrach, agus ag an am céanna diomailt teasa a sholáthar.
Gnéithe:
Le cuspóir dea-shainithe agus dearadh sonrach do chórais chumhachta agus do chineálacha ualaigh ar leith.
Déantar an córas teagmhála as ábhair ardchaighdeáin a bhfuil dea -seoltacht leictreach acu agus friotaíocht a chaitheamh.
Tá fórsa súchán leordhóthanach ag an gcóras leictreamaighnéadach chun na teagmhálacha a fhostú agus a scaoileadh go hiontaofa.
Is féidir leis an bhfeiste múchta stua an stua a mhúchadh go héifeachtach agus na teagmhálacha a chosaint ó dhamáiste.
Tá an bhlaosc deartha le réasún le neart neart agus diomailt teasa.
