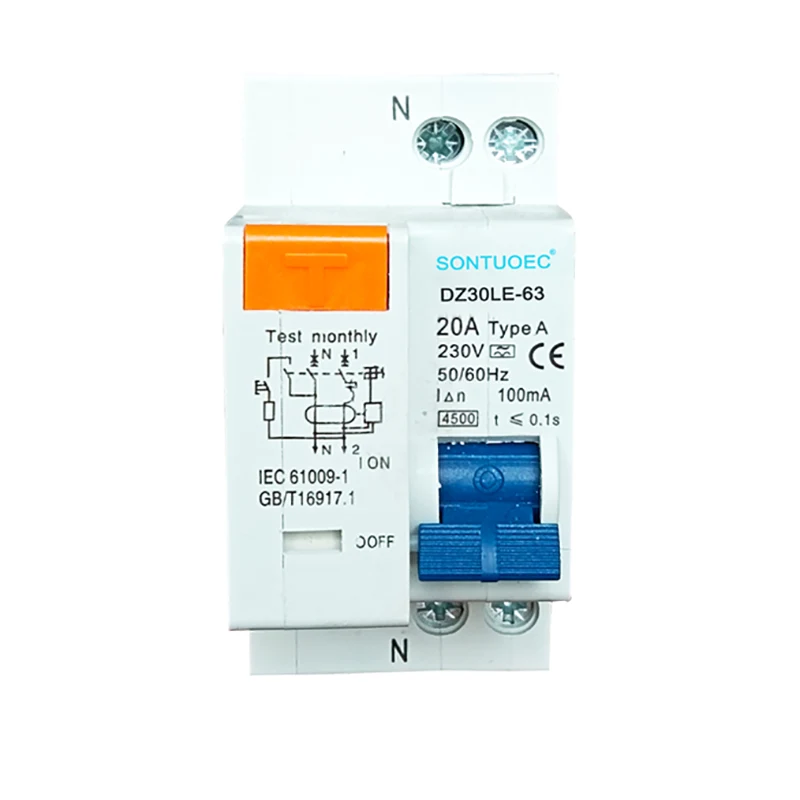

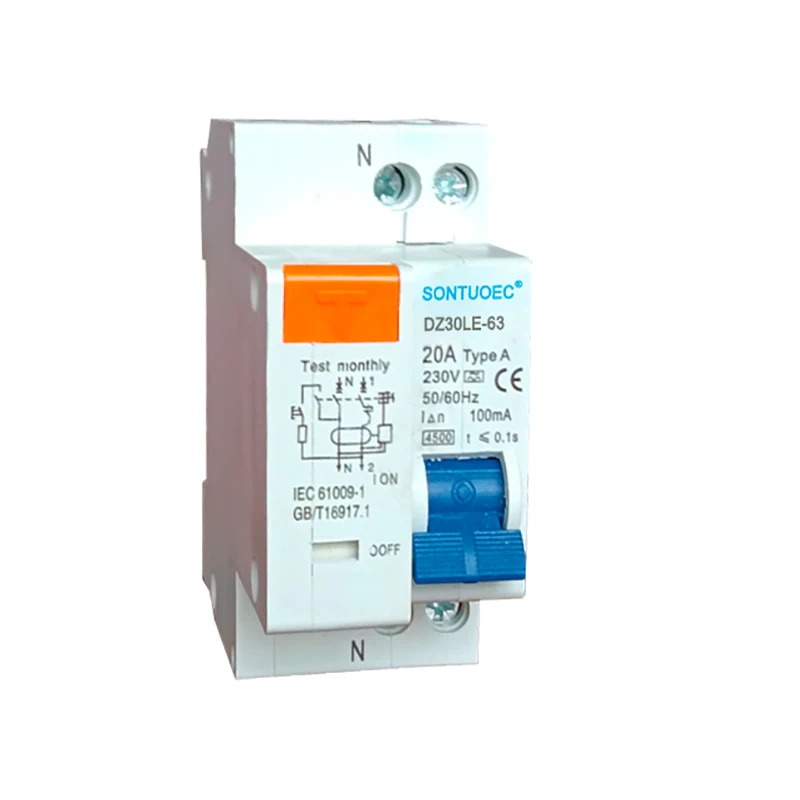

1p+n cineál leictreonach RCBOIS Cineál speisialta scoradáin chiorcaid a úsáideann an prionsabal leictreamaighnéadach chun an sruth iarmharach (sruth sceite) a bhrath agus a ghearradh amach sa chiorcad, rud a choisceann tinte leictreacha agus timpistí turraing leictreacha pearsanta. Ag an am céanna, tá feidhm chosanta forshrutha aige freisin, ar féidir leis an soláthar cumhachta a ghearradh go huathoibríoch nuair a bhíonn an ciorcad ró-ualaithe nó gearr-chiorcartha chun sábháilteacht an chiorcaid agus an trealaimh a chosaint.
Ainm an táirge |
DZ30L-63 |
|
Múnla |
Cineál Leictreonach (MCB+RCD) |
|
Cuach |
1p+n |
1p+n |
Reatha Rátáilte (A) |
6a, 10a, 16a, 20a, 25a, 32a, 40a, 63a |
|
Ciorcad gearra iarmharach coinníollach rátáilte reatha |
3ka, 4.5ka; 6ka |
|
Caighdeánach |
IEC61009-1 |
|
Seasmhacht leictreamaighnéadach |
Níos mó ná 4000 timthriall |
|
Reatha oibriúcháin iarmharach rátáilte reatha |
10ma, 30mA, 100mA, 300mA, 500mA |
Braite reatha iarmharach: Nuair a bhíonn sruth iarmharach sa chiorcad, braitheann an claochladán reatha nialasach sa RCBO an comhartha seo agus athróidh sé ina chomhartha leictreach le haghaidh próiseála.
Próiseáil agus comparáid comharthaí: Méadófar, scagadh agus próiseáil an chomhartha reatha iarmharach a bhraitear, agus ansin déanfar é a chur i gcomparáid leis an luach reatha maidir le gníomh réamhshocraithe.
Gníomh a thruailliú: Nuair a shroicheann nó nuair a sháraíonn an sruth iarmharach an luach reatha gníomh réamhshocraithe, spreagfaidh an RCBO an mheicníocht tripping chun an príomhchumhacht chiorcaid a ghearradh as.
Prionsabal leictreamaighnéadach: Prionsabal leictreamaighnéadach a úsáid le haghaidh braite reatha iarmharach, tá sé mar thréith ag ard -íogaireacht agus luas freagartha tapa.
Cosaint ilfheidhmeach: Chomh maith le feidhm cosanta reatha iarmharach, tá feidhm chosanta forshrutha aige freisin, ar féidir leis sábháilteacht ciorcaid agus trealamh a chosaint go cuimsitheach.
Sábháilte agus iontaofa: Glacann RCBO le comhpháirteanna leictreonacha ardleibhéil agus le meicníocht scaoilte, a bhfuil ard -iontaofacht agus sábháilteacht aige.
Éasca le suiteáil agus le cothabháil: Tá struchtúr RCBO deartha go réasúnach, éasca le suiteáil, agus ag an am céanna is furasta cothabháil agus athchóiriú a dhéanamh.
An fheidhm RCBO de chineál 1p+n seo mar mheascán de bhristeoir ciorcaid agus de ghléas reatha iarmharach, a chosnaíonn an duine ó locht leictreach mar gheall ar chiorcad gearr, gearr, sruth locht an domhain. Tá sé féinchosanta suas go dtí uasmhéid reatha gearr-chuaird 32A nó 63A. Agus cloí le caighdeán IEC/EN 61009.1.
1. Cosaint a sholáthar i gcoinne locht/sceitheadh an domhain reatha agus feidhm an leithlisiúcháin
2. Reatha ghearr-chiorcaid a sheasamh le hacmhainn
3.Cuímh is féidir a dhéanamh ar nasc busbar teirminéil agus bioráin/forc
4. Feistithe le críochfoirt nasctha cosanta méar
5. Déan an ciorcad a dhícheangal go huathoibríoch nuair a tharlaíonn locht/sceitheadh an domhain agus sáraíonn sé an íogaireacht rátáilte
.
