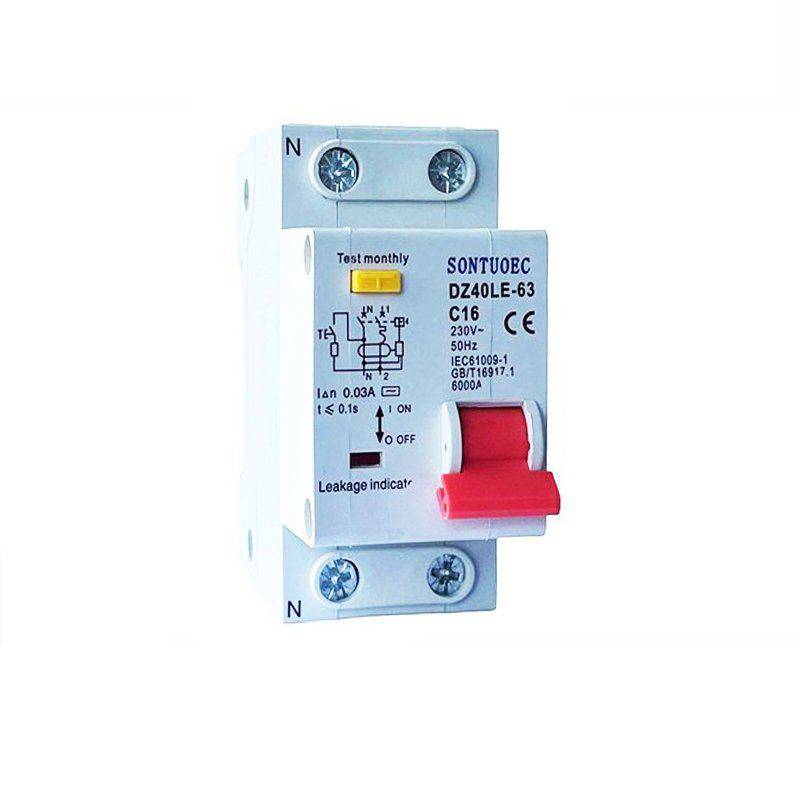

Is é atá i gceist leis an breaker ciorcaid iarmharach 2p 1p+n le cosaint forshrutha ná breaker ciorcaid a chomhcheanglaíonn cosaint reatha iarmharach agus cosaint forshrutha. Tá sé in ann an soláthar cumhachta a ghearradh go huathoibríoch nuair a bhraitear sruth iarmharach (i.e. sruth sceite) sa chiorcad chun tinte leictreacha agus timpistí leictreach pearsanta a chosc. Ag an am céanna, tá feidhm chosanta forshrutha aige freisin, ar féidir leis an soláthar cumhachta a ghearradh go huathoibríoch nuair a bhíonn an ciorcad ró-ualaithe nó gearr-chiorcartha chun sábháilteacht an chiorcaid agus an trealaimh a chosaint.
Múnla |
DZ40LE-63 Cineál Leictreonach |
Carachtair reatha iarmharacha reatha |
Agus/agus |
Cuaille uimh |
1p+n/2p |
Reatha Rátáilte (A) |
6a, 10a, 16a, 25a, 32a, 40a, 63a |
Voltas Rátáilte (V) |
240/415V; 230/400V |
Reatha oibriúcháin iarmharach rátáilte reatha |
10ma, 30mA, 100mA, 300mA |
Ciorcad gearr iarmharach coinníollach rátáilte meon |
3ka: 4.5ka: 6ka |
Caighdeánach | IEC 61009-1 |
Seasmhacht leictreamaighnéadach |
Níos mó ná 4000 timthriall |
Tá prionsabal oibriúcháin an scoradáin chiorcaid iarmharach 2p 1p+n le cosaint forshrutha bunaithe ar shuim veicteoir na sruthanna agus an phrionsabail leictreamaighnéadaigh. Nuair nach bhfuil na sruthanna ar na línte L (tine) agus N (nialas) sa chiorcad comhionann i méid, níl an tsuim veicteoir de shruthanna sa phríomh -thaobh den chiorcad claochladáin náid, a ghineann voltas spreagtha sa chorna taobh tánaisteach. Cuirtear an voltas spreagtha seo leis an sealaíocht leictreamaighnéadach, ag giniúint sruth excitation a chruthaíonn fórsa droim ar ais. Nuair a shroicheann an locht reatha luach reatha oibriúcháin an RCBO, cuirfidh an fórsa droim ar ais seo ar an armature taobh istigh den sealaíocht leictreamaighnéadach as an cuing, ag brú na meicníochta oibriúcháin chun gníomhú agus an ciorcad reatha locht a ghearradh.
Cosaint Ilfheidhmeach: 2P Comhcheanglaíonn RCBO cosaint reatha iarmharach agus feidhmeanna cosanta forshrutha, ar féidir leo sábháilteacht ciorcaid agus trealaimh a chosaint go hiomlán.
Iontaofacht Ard: Comhpháirteanna Leictreonach Ard agus Meicníocht Dícheangailte a Ghlacadh, tá iontaofacht agus sábháilteacht ard aige.
Cumraíocht sholúbtha: Ceadaíonn dearadh 2-chuaille cosaint chomhuaineach cumhachta 1-chéim agus líne nialasach, atá oiriúnach do chórais chasta leictreacha éagsúla.
Éasca le suiteáil agus le cothabháil: Dearadh struchtúrach réasúnta, éasca le suiteáil, agus ag an am céanna éasca cothabháil agus athchóiriú a dhéanamh.
Roghnú: Agus an cineál á roghnú agat, ba chóir é a bheith bunaithe ar an voltas rátáilte, ar an gciorcal reatha, ar an gcumas gearrtha gearr-chiorcaid agus ar an ngníomh sceite atá ann faoi láthair an chiorcaid agus na bparaiméadar eile. Ag an am céanna, ba cheart líon na bpoll agus líon na gciorcad reatha de RCBO a mheas freisin chun freastal ar riachtanais chosanta an chiorcaid.
Suiteáil: Ba chóir 2p RCBO a shuiteáil in áit thirim, aeráilte gan aon ghás creimneach agus gan aon chontúirt pléasctha. Ba chóir go gcinnteodh suiteáil go bhfuil an sreangú ceart agus iontaofa, go bhfuil an mheicníocht oibriúcháin solúbtha agus iontaofa, agus leanann an tsuiteáil caighdeáin agus cóid ábhartha.
