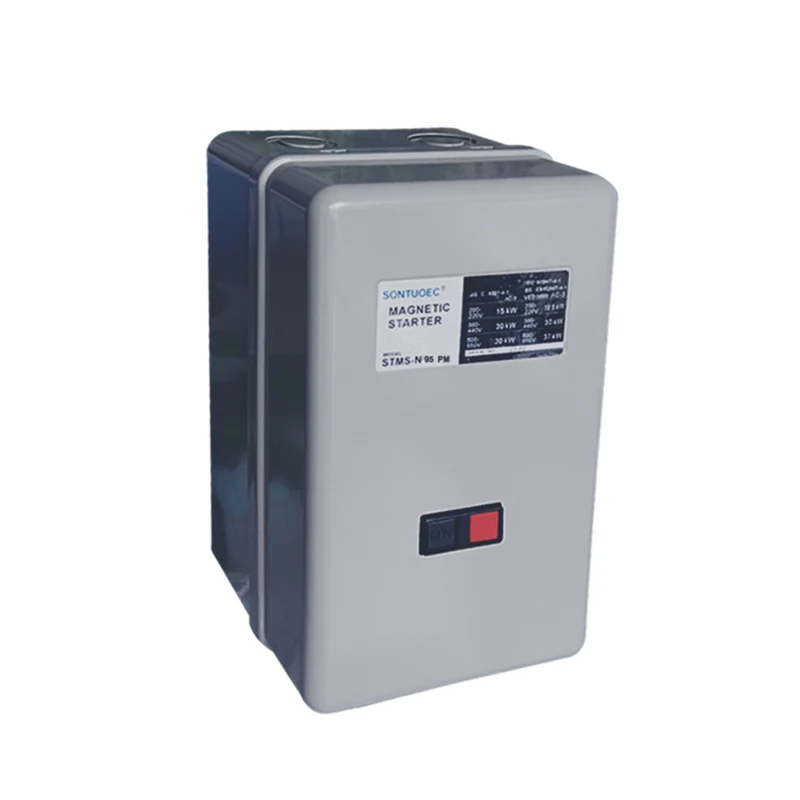

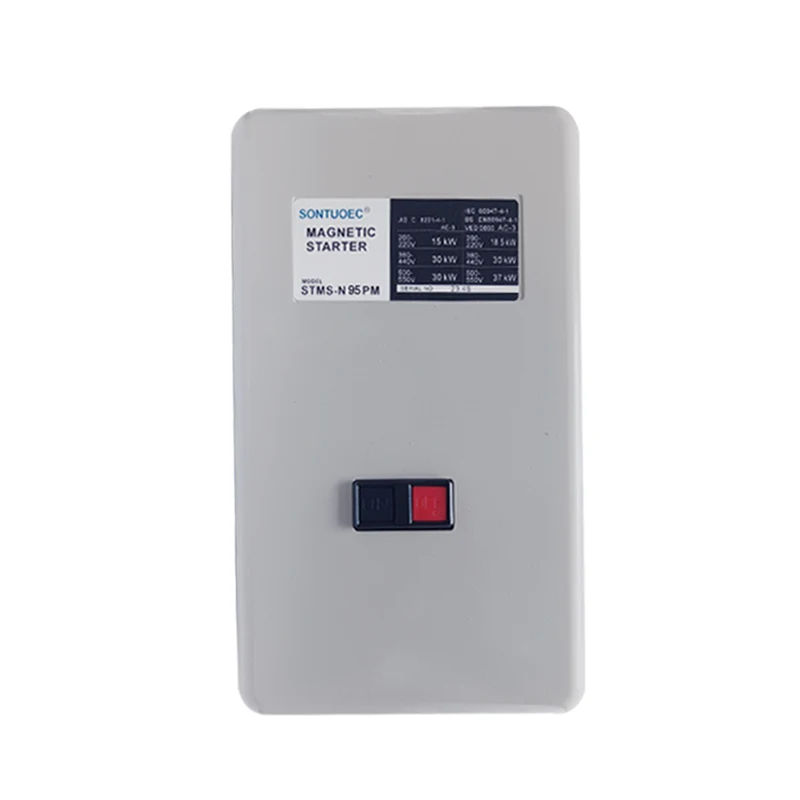

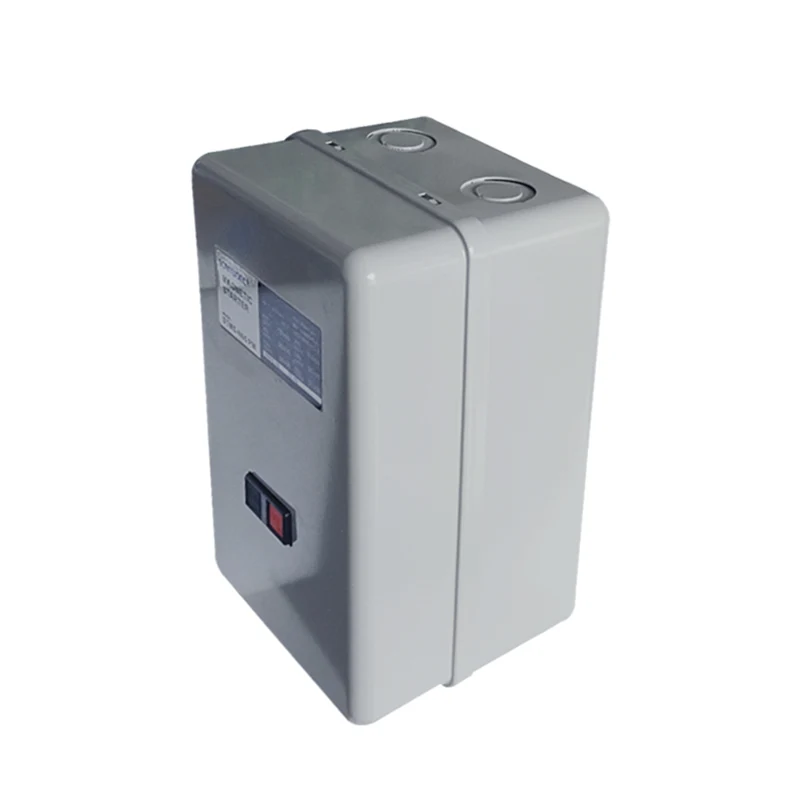

Osclaíonn an tosaithe mótair 3 chéim agus dúnann sé na teagmhálacha cumhachta atá nasctha go comhthreomhar leis an mótar trí chonraitheoir maighnéadach chun rialú mótair a bhaint amach agus a rialú. Ag an am céanna, tá feidhm cosanta ró -ualaigh aige freisin, ar féidir leis an gciorcad a ghearradh go huathoibríoch nuair a dhéantar an mótar a ró -ualú chun an mótar a chosaint ó dhamáiste.
Príomh -pharaiméadair theicniúla:
Tíopáil | STMS-N10/12 | STMS-N18 | STMS-N20 | STMS-N21 | STMS-N25 | STMS-N35 | STMS-N50 | STMS-N65 | STMS-N80 | STMS-N95 | |
KW/HP (AC-3) Cumhacht Intest (AC-3) IEC60947-4 |
220V | 2.2/3 2.7/3.5 | 3.7/5 | 4/5.5 | 4/5.5 | 5.5/7.5 | 7.5/10 | 15/18.5 | 18.5/22 | 22/30 | 30/35 |
380V | 2.7/3.5 4/5.5 | 5.5/7.5 | 7.5/10 | 7.5/10 | 11/15 | 15/18.5 | 22/25 | 25/30 | 37/45 | 45/55 | |
Sruth coibhneasta (AC-3) GB14048.4 |
220V | 11/13 | 18 | 20 | 20 | 26 | 35 | 50 | 65 | 80 | 95 |
380V | 7/9 | 13 | 20 | 20 | 25 | 32 | 50 | 65 | 80 | 95 | |
Reatha Teasa Choitinn (A) | 20 | 25 | 32 | 50 | 60 | 80 | 100 | 135 | 150 | ||
Volge Insutaled Coized (V) 660 660 | |||||||||||
Teagmháil Auxicary AC-15 |
Lionsa | caighdeánach | 1No | 1NO+1NC | 2NO+2NC | ||||||
Reatha Choitinne (A) | 220V | 1.6 | |||||||||
380V | 0.95 | ||||||||||
Rátáil imfhálaithe | Lp30 | ||||||||||
Saol machanical | 1000 | 500 |

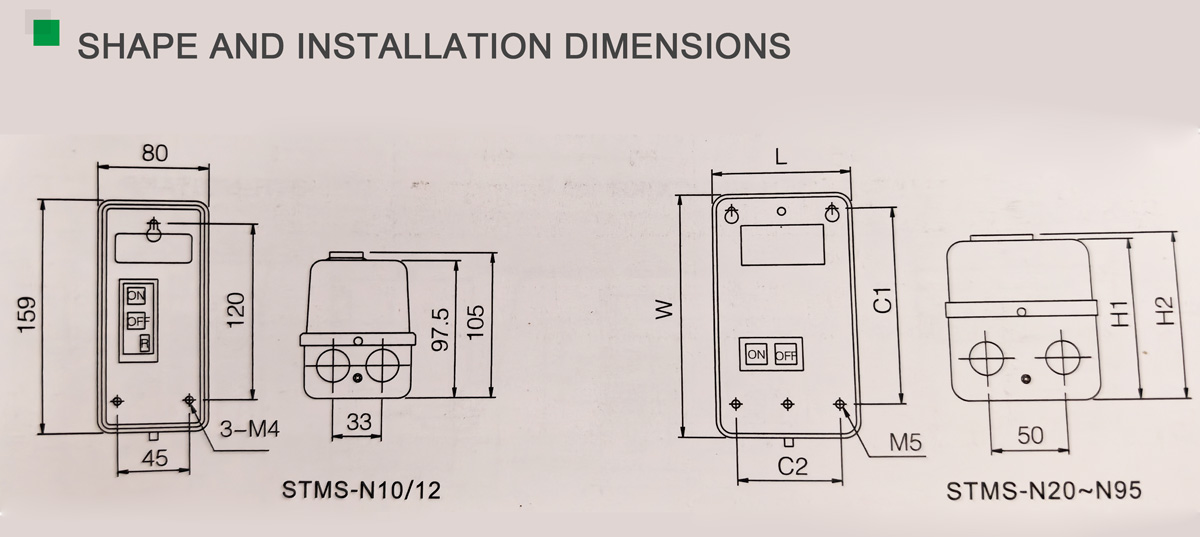

Tíopáil | L | W | H1 | H2 | C1 | C2 |
STMS-N20/21 | 104 | 170 | 110 | 115 | 135 | 76 |
STMS-N25/35 | 135 | 225 | 126 | 131 | 155 | 95 |
STMS-N50/65 | 160 | 270 | 145 | 150 | 210 | 120 |
STMS-N80/95 | 190 | 300 | 163 | 168 | 250 | 150 |
Prionsabal na hoibríochta

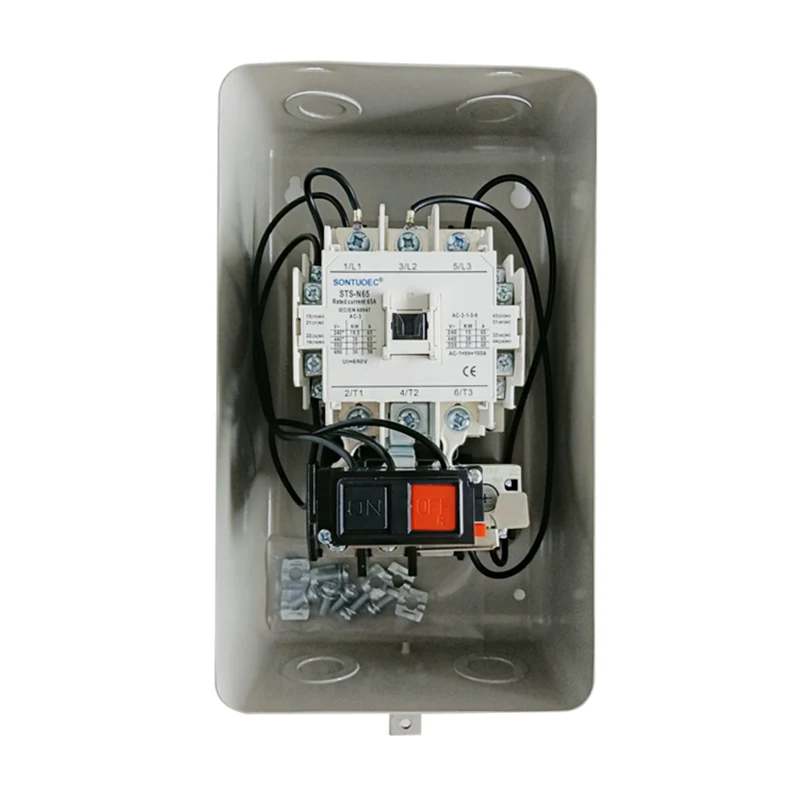

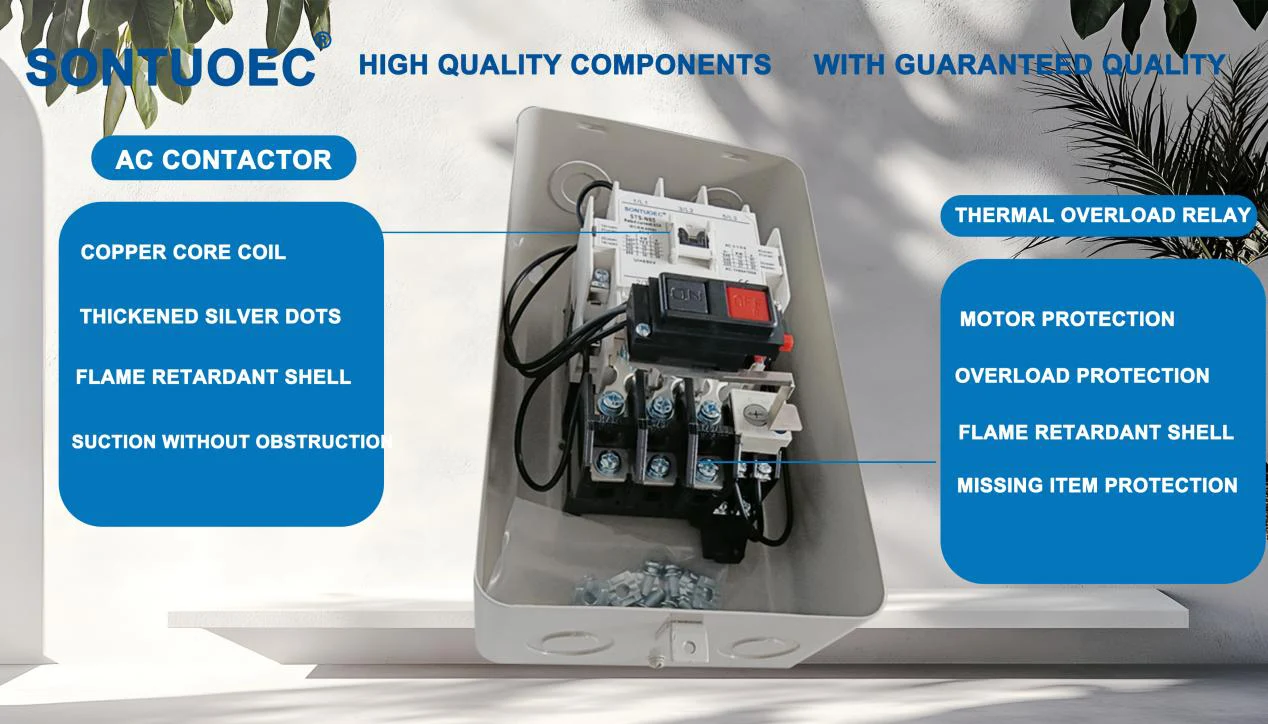

Tá prionsabal oibre an tosaithe mótair maighnéadach trí chéim bunaithe ar phrionsabal an ionduchtaithe leictreamaighnéadaigh. Nuair a dhéantar an corna conraitheoir maighnéadach a fhuinnmhiú, gineann sé réimse maighnéadach, a mheallann an t -armature chun gníomhú agus na teagmhálacha a dhúnadh, rud a chasann ar an soláthar cumhachta don mhótar. Nuair a bhíonn sé riachtanach an mótar a stopadh, gearrtar an soláthar cumhachta don chorna maighnéadach maighnéadach, imíonn an réimse maighnéadach, athraíonn an t -armature, tá na teagmhálacha briste agus stopann an mótar ag rith. Ag an am céanna, déanfaidh an sealaíocht ró -ualaigh monatóireacht ar sruth reatha an mhótair, nuair a sháraíonn an sruth an luach socraithe, spreagfaidh sé an chosaint ró -ualaigh agus gearrfaidh sé an ciorcad.
Feidhm cosanta ró-ualaigh: Tá sealaíocht ró-ualach tógtha ag an tosaithe mótair maighnéadach trí chéim, ar féidir leis an gciorcad a ghearradh go huathoibríoch nuair a dhéantar an mótar a ró-ualú agus an mótar a chosaint ó dhamáiste.
Rialú Tosaigh: Déantar rialú tosaithe mótair a bhaint amach trí chonraitheoir maighnéadach, a bhfuil tréithe gnímh iontaofa aige agus saol fada seirbhíse.

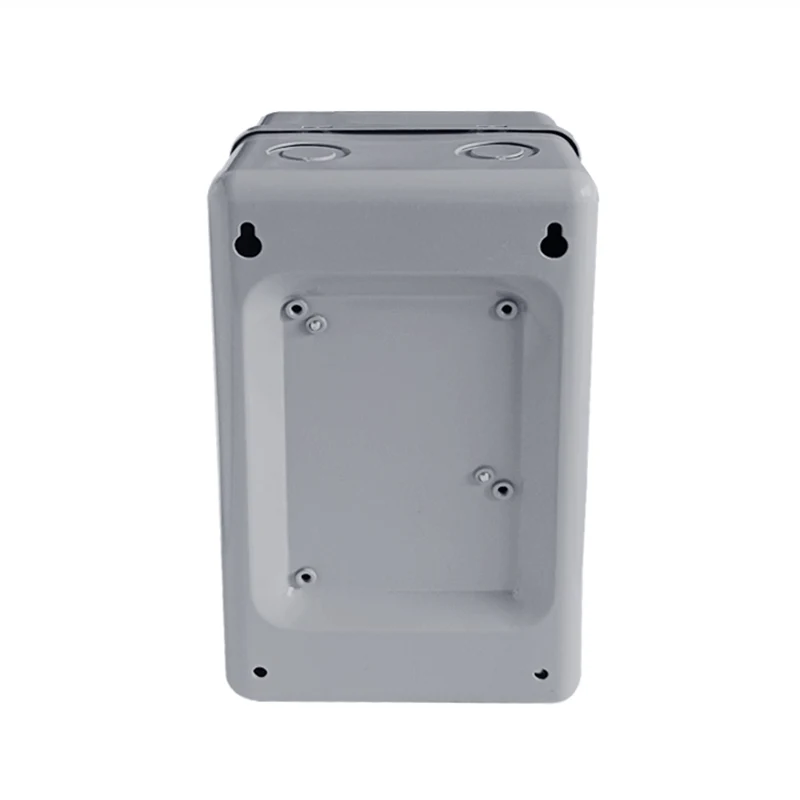

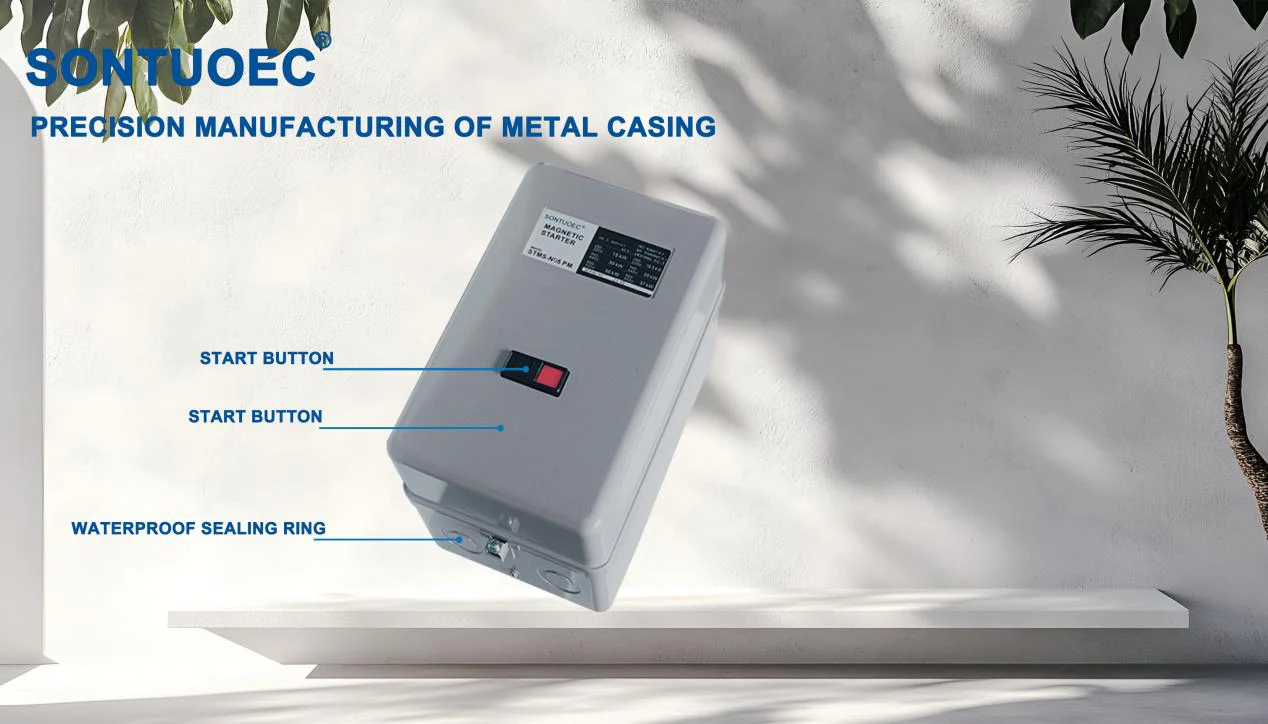

Struchtúr Dlúth: Glacann an tosaithe mótair maighnéadach trí chéim le dearadh struchtúr dlúth, níl mórán spáis ann agus is furasta é a shuiteáil agus a chothabháil.
Modhanna rialaithe iolracha: De réir riachtanais éagsúla iarratais, is féidir an tosaithe mótair maighnéadach trí chéim a úsáid i modhanna rialaithe iolracha, mar shampla Start Direct, Star-Delta Start, Autotransformer Start, agus mar sin de.
Úsáidtear tosaitheoirí mótair maighnéadacha trí chéim go forleathan i gcórais rialaithe uathoibrithe tionsclaíocha, i gcórais chumhachta leictrigh, i dtrealamh tógála agus i ócáidí eile ina gcaithfear mótair trí chéim a thosú agus a stopadh. Go háirithe i gciorcaid rialaithe mótair a dteastaíonn tús agus stopadh go minic uathu, tá sé thar a bheith tábhachtach go gcosnófar tosaithe mótair maighnéadacha trí chéim.
Tíopáil | L | W | H1 | H2 | C1 | C2 |
STMS-N20/21 | 104 | 170 | 110 | 115 | 135 | 76 |
STMS-N25/35 | 135 | 225 | 126 | 131 | 155 | 95 |
STMS-N50/65 | 160 | 270 | 145 | 150 | 210 | 120 |
STMS-N80/95 | 190 | 300 | 163 | 168 | 250 | 150 |
Tíopáil | L | W | H1 | H2 | C1 | C2 |
STMS-N20/21 | 104 | 170 | 110 | 115 | 135 | 76 |
STMS-N25/35 | 135 | 225 | 126 | 131 | 155 | 95 |
STMS-N50/65 | 160 | 270 | 145 | 150 | 210 | 120 |
STMS-N80/95 | 190 | 300 | 163 | 168 | 250 | 150 |
Tíopáil | L | W | H1 | H2 | C1 | C2 |
STMS-N20/21 | 104 | 170 | 110 | 115 | 135 | 76 |
STMS-N25/35 | 135 | 225 | 126 | 131 | 155 | 95 |
STMS-N50/65 | 160 | 270 | 145 | 150 | 210 | 120 |
STMS-N80/95 | 190 | 300 | 163 | 168 | 250 | 150 |
