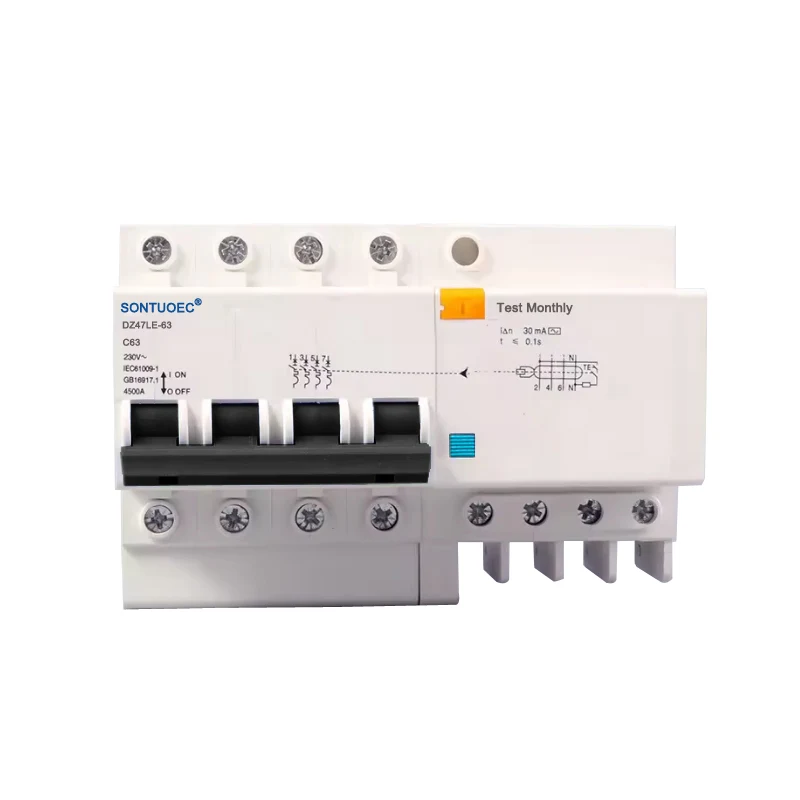

Cineál AC 4P RCBO

Is é an Cineál AC 4P RCBO ná scoradán ciorcaid 4-cuaille a chomhcheanglaíonn cosaint reatha iarmharach agus feidhmeanna cosanta forshrutha, atá deartha go háirithe le haghaidh ciorcaid srutha ailtéarnaigh (AC). Is féidir leis an soláthar cumhachta a ghearradh amach go huathoibríoch nuair a aimsítear sruth iarmharach (i.e. sruth sceite) sa chiorcad chun tinte leictreacha agus tionóiscí turrainge leictreacha pearsanta a chosc. Ag an am céanna, tá feidhm chosanta forshrutha aige freisin a fhéadfaidh an soláthar cumhachta a ghearradh amach go huathoibríoch i gcás ró-ualach nó gearrchiorcad sa chiorcad chun sábháilteacht an chuaird agus an trealaimh a chosaint.

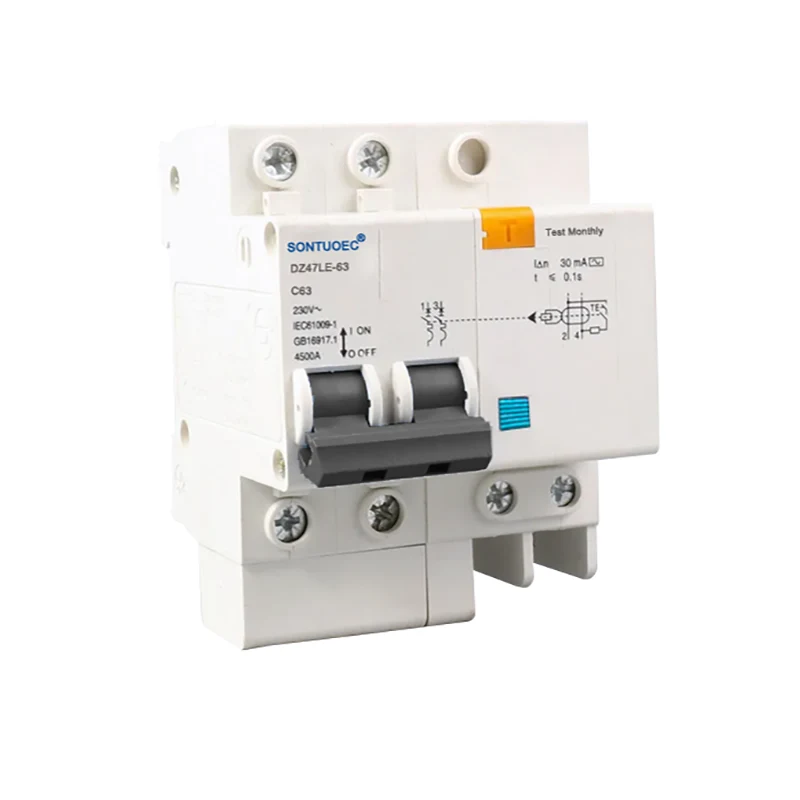

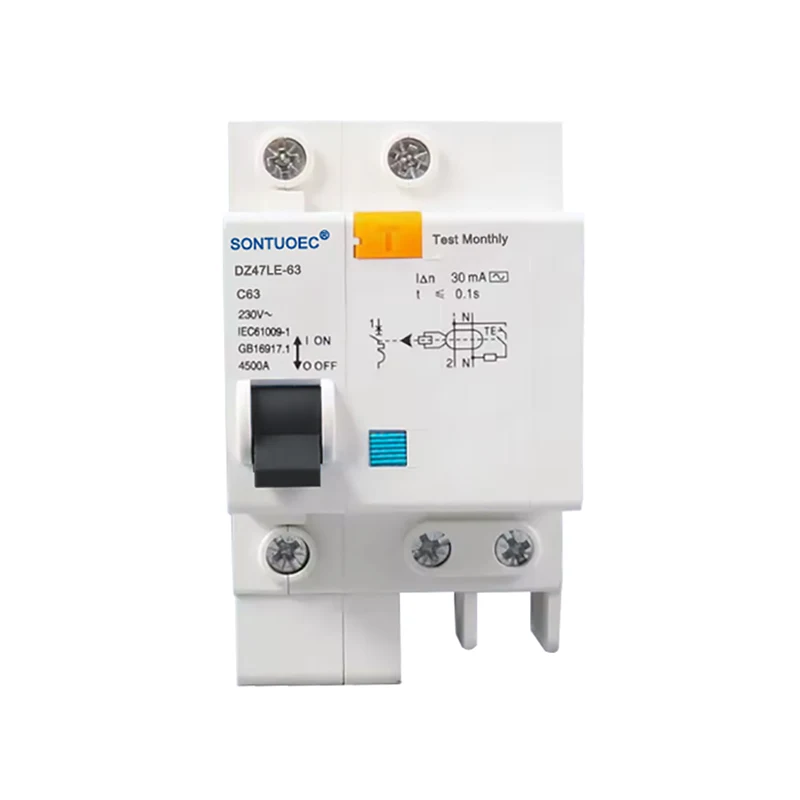

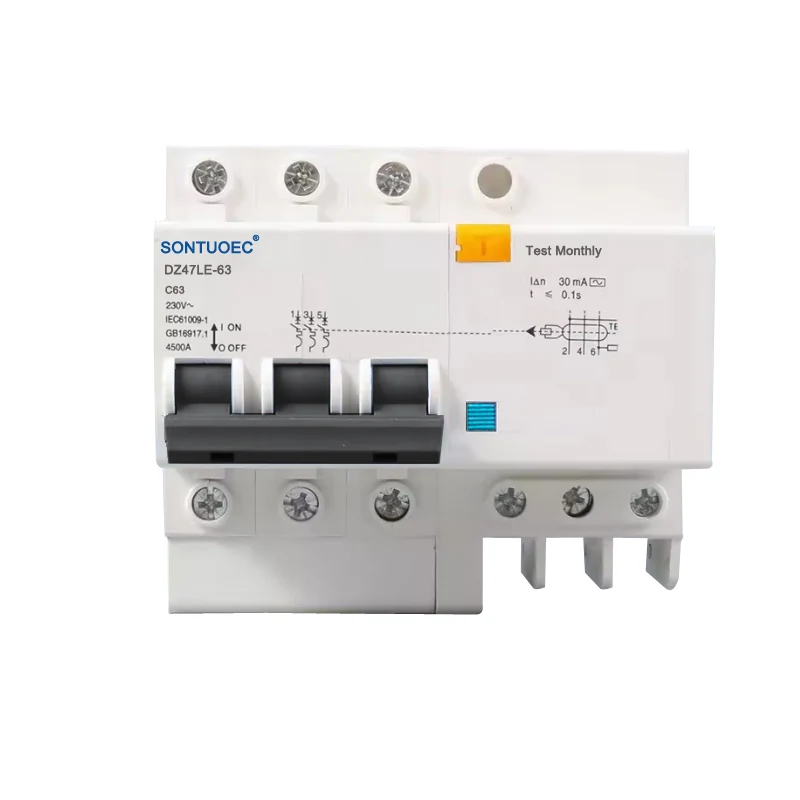

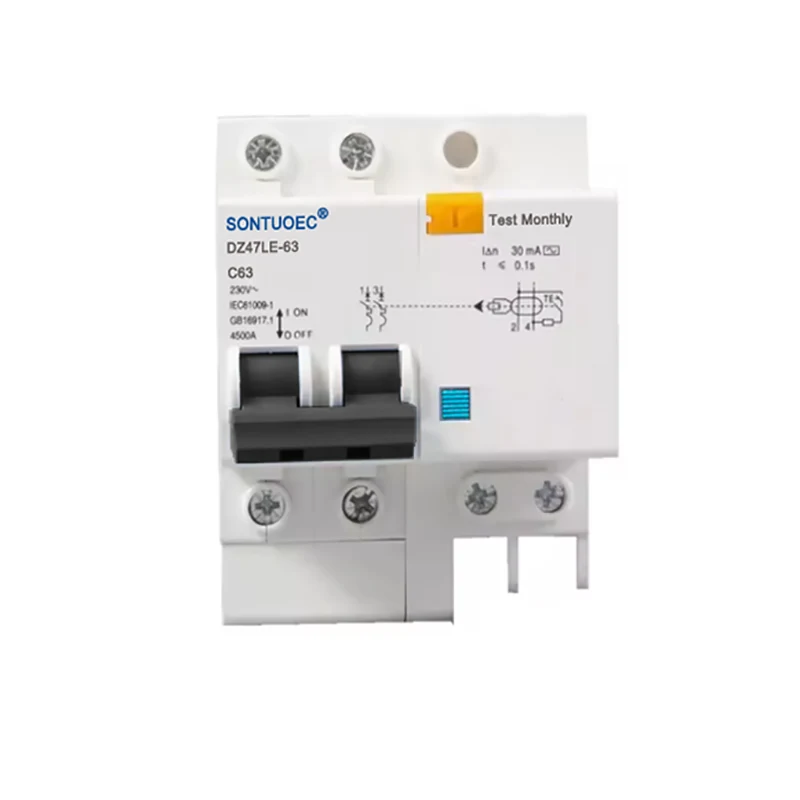

Mionsamhail:DZ47LE-63

Seol Fiosrúchán

Cur síos ar an Táirge

ainm	Scorthóir Ciorcaid Iarmharach le Cosaint Forshrutha
gnéithe	ró-ualach/ciorcad gearr/cosaint sceite
Poll Uimh	1P/2L,2P/2L,3P/3L,3P/4L 4P/4L
Briseadh Acmhainn	3kA,4.5KA,6KA
Rátáilte Reatha(A)	6A,10A,16A,20A,25A,32A,40A,63A
Sruth oibriúcháin iarmharach rátáilte:	10mA,30mA,100mA,300mA,500mA
Rátáilte Voltas(V)	240/415v
suiteáil	cineál iarnróid din
caighdeánach	IEC61009-1, GB16917-1
deimhniú	CE

Prionsabal na hoibríochta

Tá prionsabal oibriúcháin Cineál AC 4P RCBO bunaithe ar shuim veicteora na sruthanna agus ar phrionsabail leictreamaighnéadacha. Nuair nach bhfuil na sruthanna sa chiorcad ar na sreanga dóiteáin (L) agus nialas (N) comhionann i méid, níl suim veicteoir na sruthanna ar thaobh príomhúil an chuaird claochladáin náid, rud a ghineann voltas ionduchtaithe sa choil tánaisteach taobh. Cuirtear an voltas ionduchtaithe seo leis an athsheachadán leictreamaighnéadach, ag giniúint sruth excitation a chruthaíonn fórsa dímagnetaithe droim ar ais. Nuair a shroicheann an sruth locht luach reatha oibriúcháin an RCBO, cuirfidh an fórsa dímagnetaithe droim ar ais seo faoi deara go scarfaidh an armature taobh istigh den sealaíochta leictreamaighnéadach ón gcuing, ag brú ar an meicníocht oibriúcháin gníomhú agus an ciorcad reatha locht a ghearradh amach.

Tá an sraith DZ47LE-63 scoite ciorcad cosanta sceitheadh talún leictreonach oiriúnach do chiorcad cónaithe aonchéime de AC 50Hz/60Hz, voltas rátáil 230V, agus rátáil reatha 6A~63A; 400V le haghaidh ciorcad trí phas AC 50Hz/60Hz. Is féidir leis ró-ualach foirm chuaird agus ciorcad gearr a chosaint. Tá buntáistí ag baint leis an táirge seo maidir le méid beag, cumas ard briseadh, sreang beo agus líne nialasach a ghearradh amach ag an am céanna, ag cosaint an duine freisin ó turraing sceitheadh leictreach i gcás na sreinge dóiteáin agus an líne nialasach ceangailte droim ar ais.

Cloíonn sé leis an gcaighdeán IEC61009-1, GB16917.1.

Gné:

1）. Soláthraíonn cosaint i gcoinne turraing leictreach, locht cré, sceitheadh reatha;

2）. Soláthraíonn cosaint i gcoinne ró-ualach, gearr-chuaird agus ró-voltais;

3). Toirt bheag, cumas briseadh ard; déantar sreang beo agus líne nialasach a ghearradh amach ag an am céanna;

4). Méid agus meáchan beag, suiteáil éasca agus sreangú, feidhmíocht ard agus durable

5). Déan soláthar i gcoinne tuisle mí-oibrithe de bharr voltas meandarach agus sruth meandrach.

Gnéithe & Buntáistí

Cosaint ilfheidhmeach: Comhcheanglaíonn an Cineál AC 4P RCBO cosaint reatha iarmharach agus cosaint overcurrent chun cosaint chuimsitheach a sholáthar do chiorcaid agus do threalamh.

Íogaireacht ard: Cinntíonn cosaint an-íogair in aghaidh cur i bhfeidhm tobann nó ardú mall ar an sruth AC sinusoidal iarmharach díchúpláil.

Raon leathan iarratais: Oiriúnach do chiorcaid AC i gcórais dáileacháin cumhachta intíre, tionsclaíocha agus tráchtála, go háirithe le haghaidh sreangú aon-dóiteáin-aon-nialas.

Éasca a shuiteáil agus a chothabháil: dearadh struchtúrach réasúnta, éasca le suiteáil, agus ag an am céanna éasca le cothabháil agus athchóiriú a dhéanamh.

Cásanna Feidhmchláir

Úsáidtear Cineál AC 4P RCBO go forleathan le haghaidh cosaint ciorcad AC i dtithe, oifigí, áitribh tráchtála agus áiseanna tionsclaíocha. Tá sé oiriúnach go háirithe d'iarratais a éilíonn cosaint sreanga Dóiteáin agus Zero araon, mar shampla ciorcaid soilsithe, ciorcaid soicéad agus cosaint trealaimh cosúil le mótair.

4P RCBO AC Type
