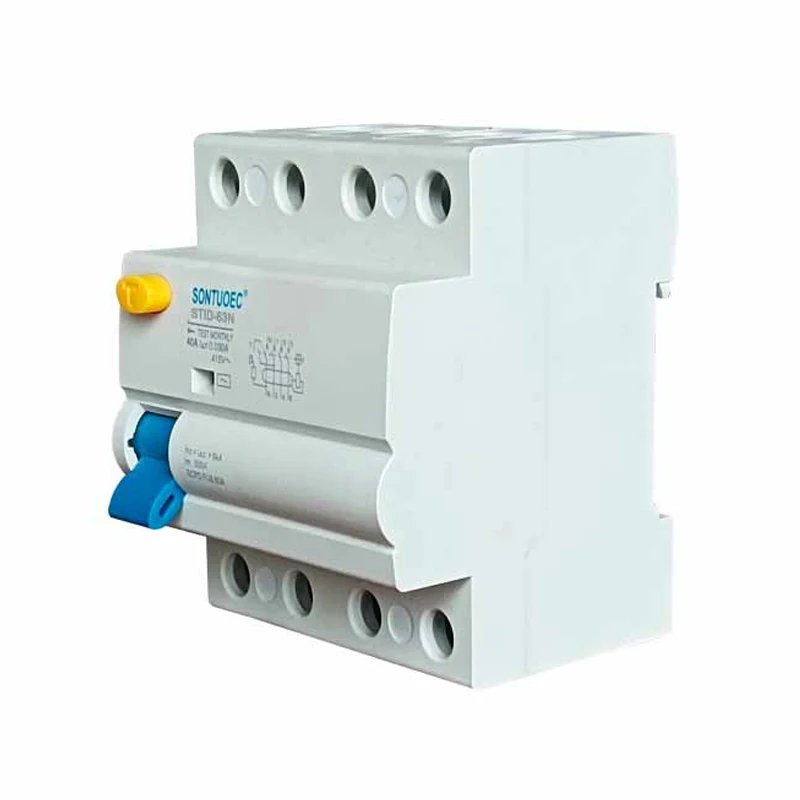

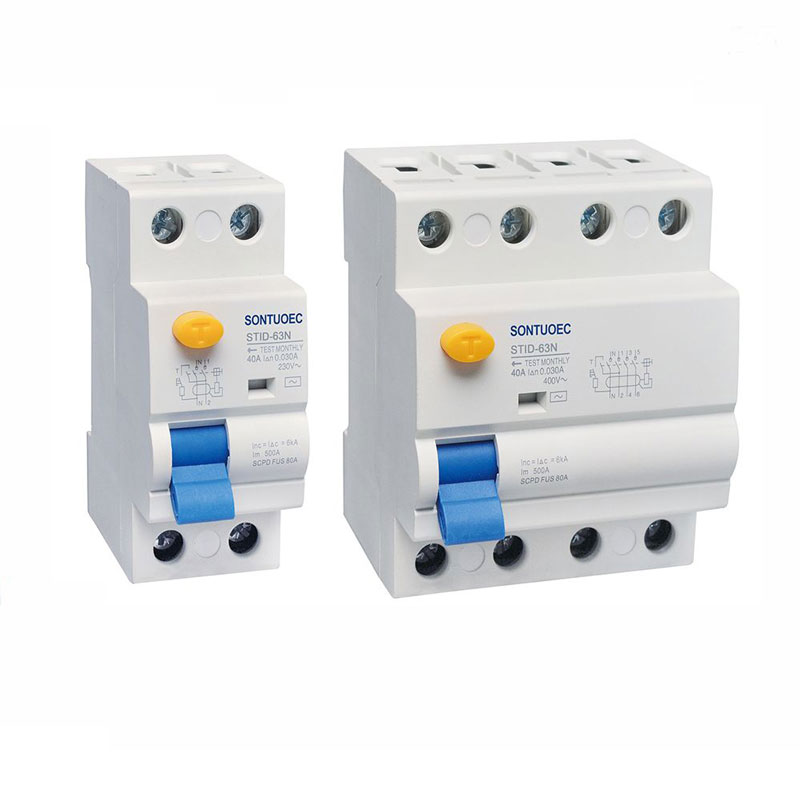

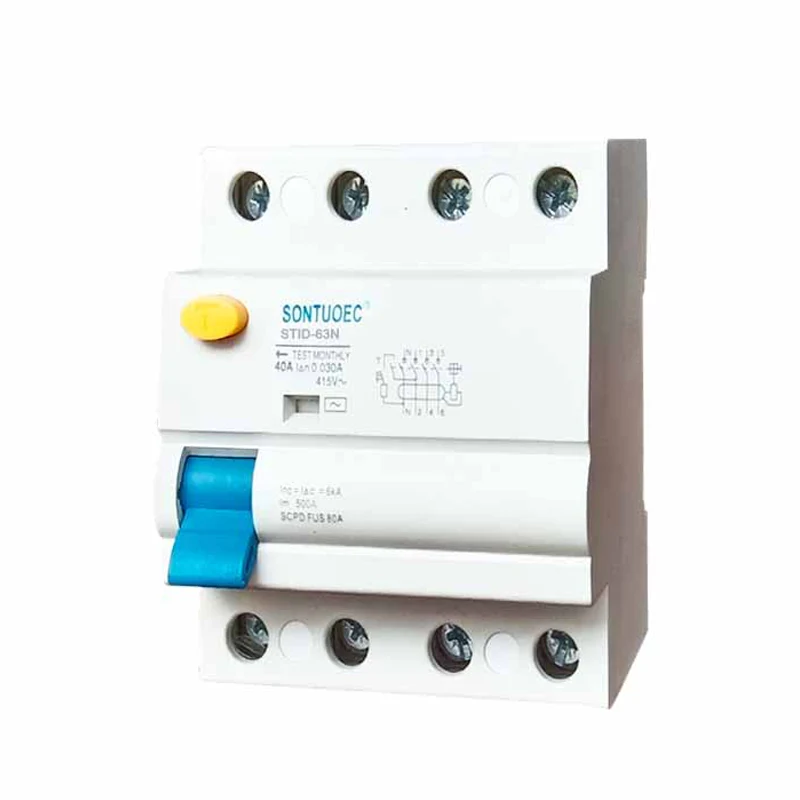

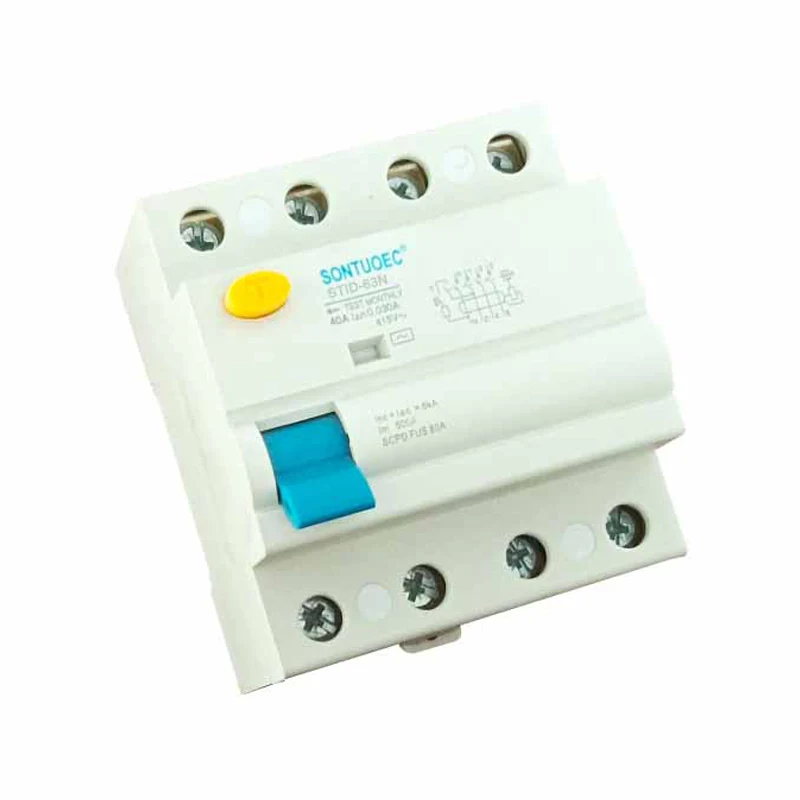

63A/100MA Ciorcad Ciorcaid Reatha Reatha RCCB Is é RCCB an sruth i gciorcad seachas an gnáth sruth oibriúcháin, a fhéadfar a ghiniúint mar gheall ar dhamáiste inslithe trealaimh, turraing leictreach pearsanra, nó lochtanna talún, srl.
Caighdeán: | IEC 61008-1 |
Múnla: |
Comhartha-63n |
Saintréithe reatha iarmharacha: |
Agus, agus |
Cuaille uimh:: |
2p, 4p |
Reatha Rátáilte: |
16a, 25a, 32a, 40a, 63a; |
Voltas rátáilte: |
230/400V AC |
Minicíocht rátáilte: |
50/60Hz |
Reatha Oibriúcháin Iarmharach Rátáilte IΔN: |
10ma, 30mA, 100mA, 300mA, 500mA |
Reatha neamh-oibrithe iarmharach rátáilte I ΔNO: |
≤0.5iΔn |
Ciorcad gearr-chiorcaid coinníollach rátáilte inc: |
6000A |
Gearr-chiorcad iarmharach coinníollach rátáilte reatha IΔC: |
6000A |
Tréimhse tripping: |
Tripping≤0.1sec mheandarach |
Réimse reatha tripping iarmharach: |
0.5iΔN ~ IΔN |
Seasmhacht leictrea-mheicniúil: |
4000 timthriall |
Chasmhóimint a cheangal: |
2.0nm |

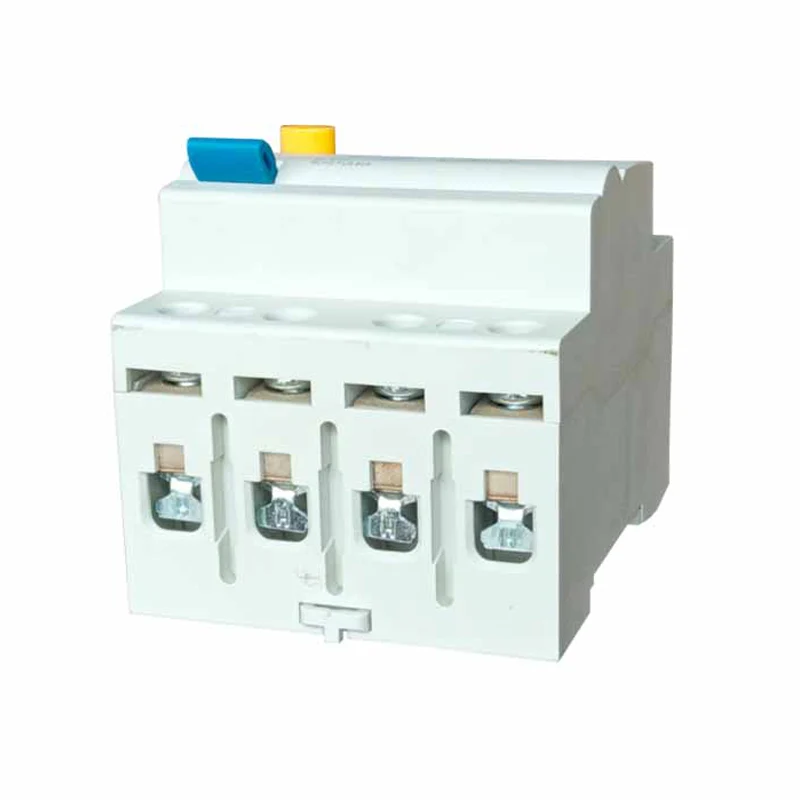

Críochfort Ceangail: |
Críochfort piléar teirminéil scriú le clamp |

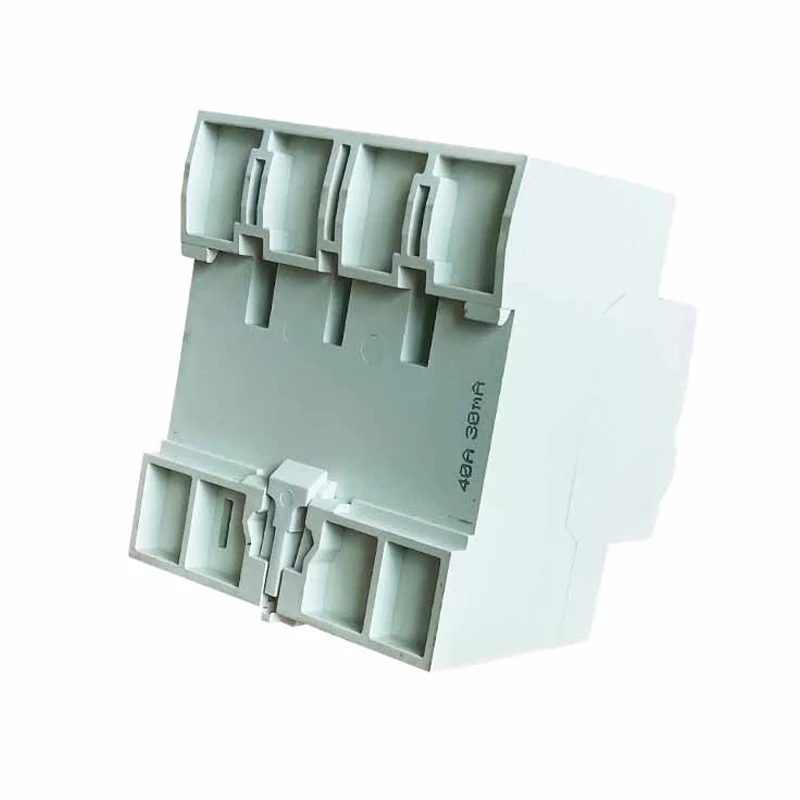

Suiteáil: |
Gléasadh iarnróid Din 35mm 35mm |
Tá prionsabal oibriúcháin an RCCB bunaithe ar phrionsabail an ionduchtaithe leictreamaighnéadaigh agus an chothromaíochta reatha. Nuair a théann an sruth iarmharach sa chiorcad tríd an gclaochladán, gineann an claochladán flosc maighnéadach comhfhreagrach. Déantar an flosc maighnéadach seo a thiontú ina chomhartha leictreach agus déantar é a phróiseáil le ciorcad leictreonach. Nuair a shroicheann an comhartha leictreach próiseáilte tairseach réamhshocraithe, spreagann an RCCB an mheicníocht scaoilte chun gníomhú, rud a fhágann go gcuirfidh an breaker ciorcaid an ciorcad as go tapa.
Íogaireacht ard: Tá an RCCB in ann sruthanna beaga iarmharacha a bhrath, níos lú ná 30mA de ghnáth (braitheann luach beacht ar shonraíochtaí táirgí), rud a chabhraíonn le ciorcaid a ghearradh in am sula dtarlaíonn timpistí leictreaclálaithe.
Freagra tapa: Is féidir le RCCB an ciorcad a ghearradh go tapa laistigh de chúpla milleasoicind tar éis an sruth iarmharach a bhrath, rud a chuireann cosc go héifeachtach ar thionóiscí turraing leictreach agus ar leathadh tinte leictreacha.
Sábháilte agus iontaofa: Glacann RCCB comhpháirteanna leictreonacha ardleibhéil agus meicníocht dícheangailte le hiontaofacht agus cobhsaíocht ard. Ag an am céanna, tá feidhmeanna ró-ualaigh agus cosanta ciorcaid ann freisin, ar féidir leo sábháilteacht ciorcaid agus trealaimh a chosaint go hiomlán.
Éasca le suiteáil agus le cothabháil: De ghnáth glacann RCCB dearadh modúlach, struchtúr dlúth agus éasca le suiteáil. Tá sé éasca le cur isteach agus teagmhálacha a athsholáthar le haghaidh gnáthchothabhála agus cigireachta.
63A/100mA Ciorcad Ciorcaid Reatha Iarmharach Úsáidtear RCCB go forleathan i gcásanna éagsúla ina bhfuil gá le cosaint leictreach, lena n -áirítear ach gan a bheith teoranta do:
Foirgnimh Chónaithe agus Tráchtála: Chun trealamh leictreach agus sábháilteacht phearsanta a chosaint i gcoinne timpistí turraing leictrigh agus tinte leictreacha. I dtithe, is iondúil go suiteáiltear RCCBanna i mboscaí dáilte mar an phríomhchosaint nó mar chosaint brainse do chiorcaid bhaile.
Líne Táirgeadh Tionscail: Úsáidtear é chun gnáthoibriú trealaimh leictreachais ar nós mótair, claochladáin, etc. a chosaint, agus cosc a chur ar dhamáiste trealaimh agus múchadh de bharr sceite agus ró -ualaigh. Sa réimse tionsclaíoch, is iondúil go suiteáiltear RCCBanna ag deireadh an trealaimh leictreachais chumhachta mar fheiste cosanta an trealaimh.
Áiseanna Poiblí: Ar nós ospidéil, scoileanna, leabharlanna agus áiteanna eile, úsáidtear RCCBanna chun a chinntiú go n -oibrítear trealamh leictreach go sábháilte agus go n -úsáidfí leictreachas go sábháilte ag pearsanra. Is iondúil go mbíonn riachtanais níos airde ag na háiteanna seo maidir le sábháilteacht leictreach, mar sin úsáidtear RCCBanna níos forleithne.
