AC conraitheoir maighnéadach

Baintear úsáid as conraitheoir maighnéadach AC i líonra cumhachta AC 50Hz nó 60Hz, suas le 380V, chun gléas rialaithe toilleora LV a oibriú nó a athrú i gciorcad cumhachta imoibríoch LV. Le feiste antisurge, is féidir leis an tionchar a bhíonn ag borradh dúnta a laghdú agus cosc a chur ar ró -ualach a bheith ag briseadh.

Seol Fiosrúchán

Cur síos ar an Táirge

Tíopáil		CJ19-09	CJ19-12	CJ19-18	CJ19-25	CJ19-32	CJ19-40	CJ19-50	CJ19-65	CJ19-80	CJ19-95
Reatha Oibre Rátáilte (a)	Ac3	9	12	18	25	32	40	50	65	80	95
Reatha Oibre Rátáilte (a)	Ac4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Rátálacha caighdeánacha de 3-chéim Mótair 50/60Hz Incategory AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Reatha Teasa Rátáilte (A)		20	20	32	40	50	60	80	80	125	125
Saol leictreach	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Saol leictreach	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Saol meicniúil (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Líon na dteagmhálacha	3p+uimh					3p+nc+uimh
Líon na dteagmhálacha	3p+NC					3p+nc+uimh

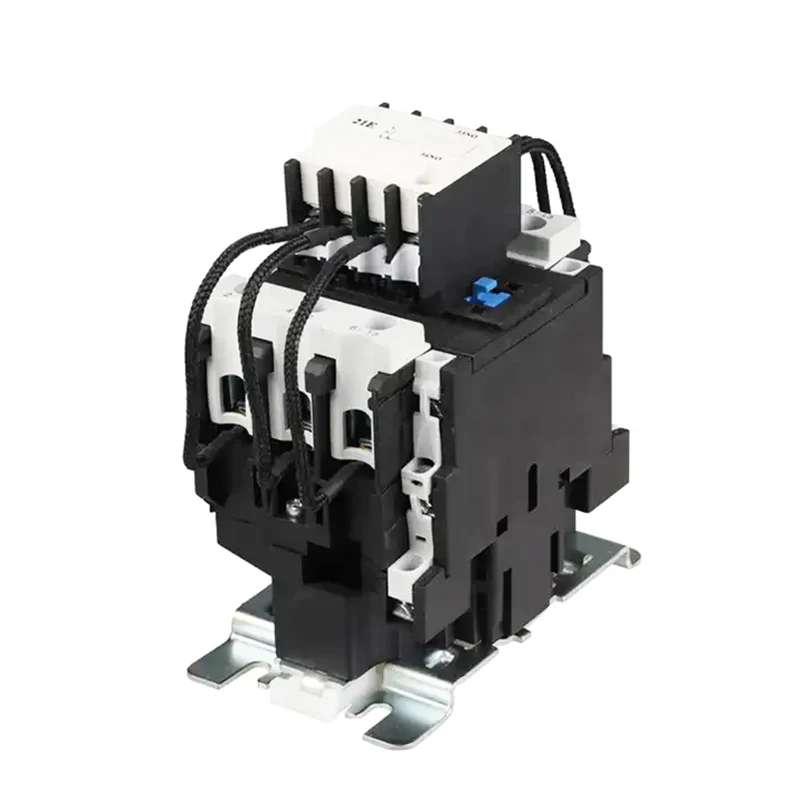

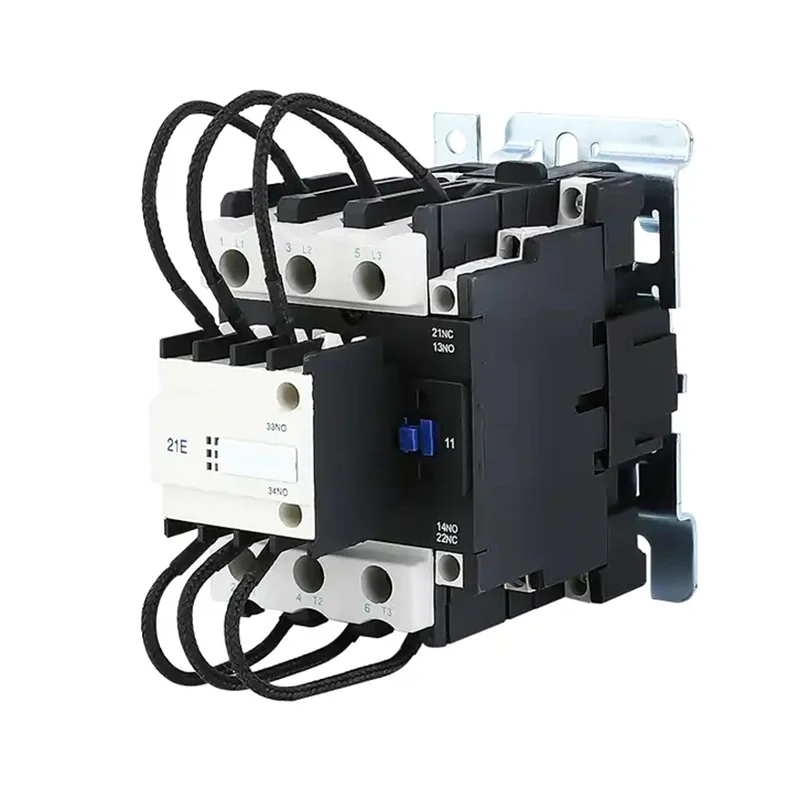

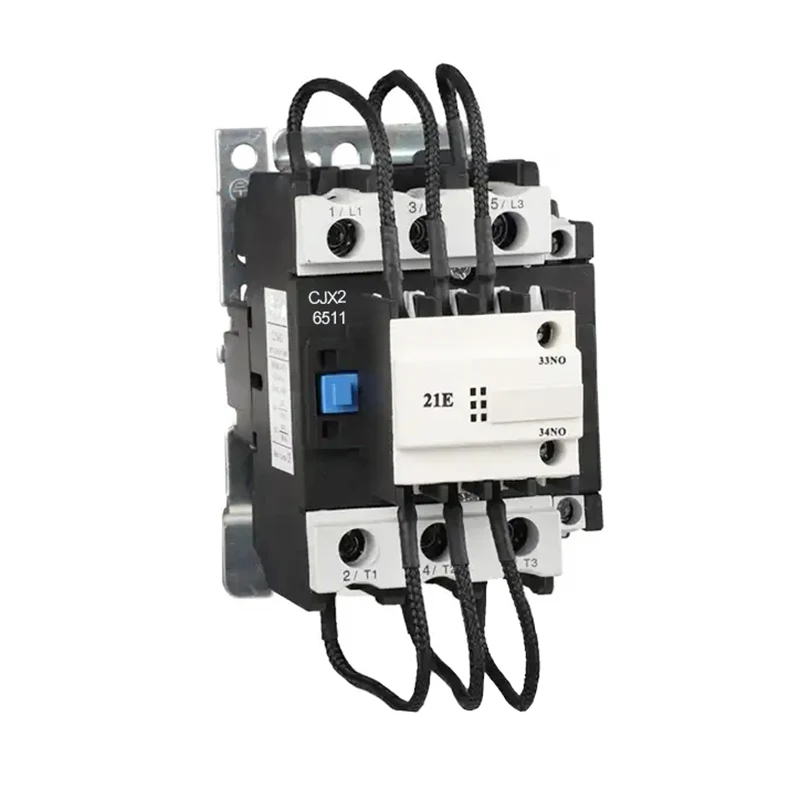

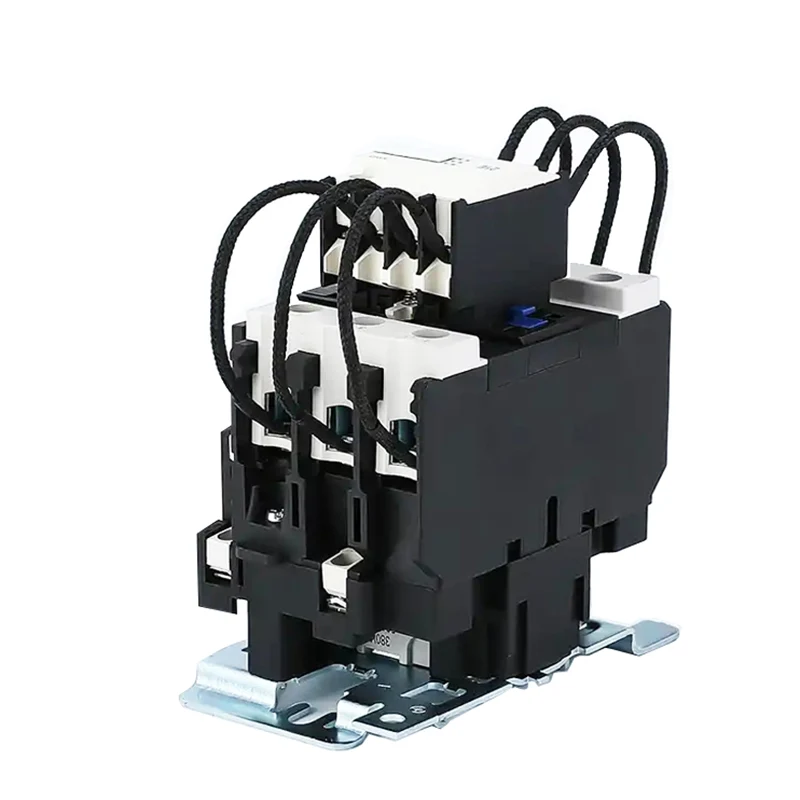

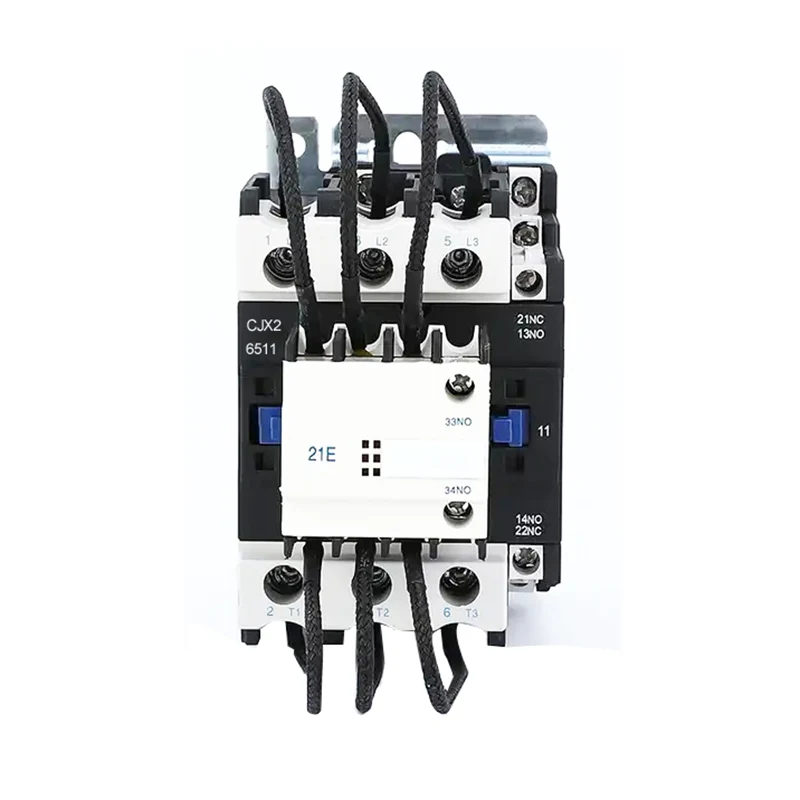

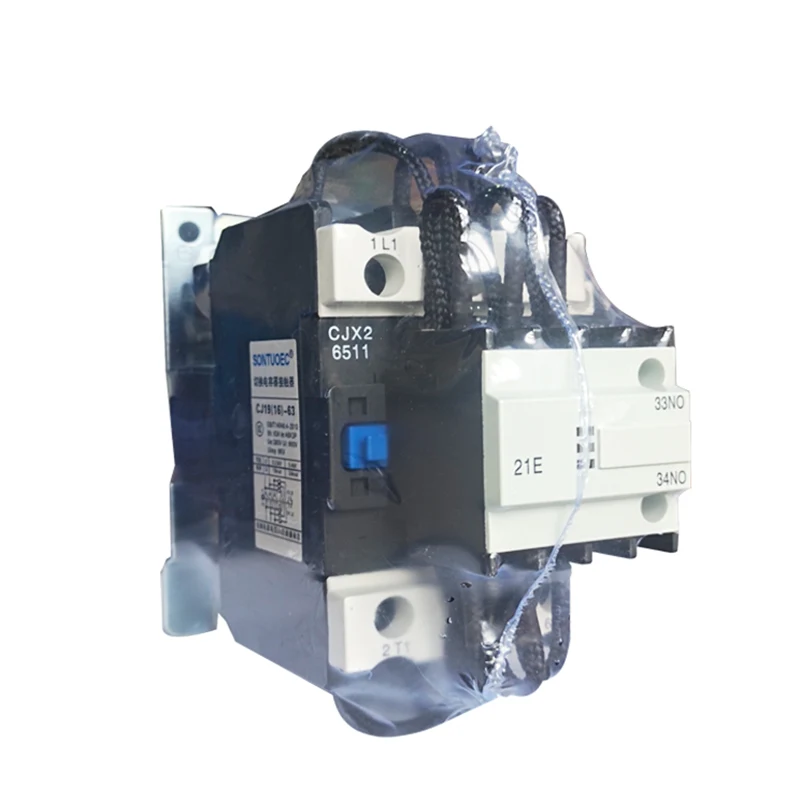

SCJ19 Cineál Cineál Capacitor Úsáidtear conraitheoir i líonra cumhachta AC 50Hz nó 60Hz, suas le 380V, chun gléas rialaithe toilleora LV a oibriú nó a athrú i gciorcad cumhachta imoibríoch LV. Le feiste antisurge, is féidir leis an tionchar a bhíonn ag borradh dúnta a laghdú agus cosc a chur ar ró -ualach a bheith ag briseadh.

Prionsabal na hoibríochta

Tá prionsabal oibriúcháin an chonraitheora mhaighnéadaigh AC bunaithe ar ionduchtú leictreamaighnéadach agus ar fhórsa maighnéadach. Nuair a dhéantar an corna a fhuinnmhiú, meallann an réimse maighnéadach a ghintear an croí iarainn agus dúnann sé na teagmhálacha, rud a osclaíonn an ciorcad. Nuair a dhéantar an corna a dhífhuinnmhiú, imíonn an réimse maighnéadach, athraíonn an croí iarainn faoi ghníomh an earraigh, tá an teagmháil briste agus tá an ciorcad dícheangailte. Ar an mbealach seo, tuigeann an conraitheoir maighnéadach AC rialú an chiorcaid AC.

Struchtúr agus comhdhéanamh

Tá an conraitheoir maighnéadach AC comhdhéanta den chuid is mó de na codanna seo a leanas:

Córas Leictreamaighnéadach: Áirítear le comhpháirteanna amhail corna, croí agus armature, arb iad na príomhchodanna iad chun réimse maighnéadach agus gníomh maighnéadach a ghiniúint.

Córas Teagmhála: Áirítear leis an bpríomh -theagmháil agus an teagmháil chúnta, a úsáidtear chun an ciorcad a chasadh air agus as. Is iondúil go n -úsáidtear na príomh -theagmhálacha chun sruthanna níos mó a iompar, agus úsáidtear na teagmhálacha cúnta chun feidhmeanna rialaithe éagsúla a bhaint amach.

Gléas múchta stua: Úsáidte chun an stua a mhúchadh nuair a bhíonn an teagmháil dícheangailte, ag cur cosc ar an stua dochar a dhéanamh don teagmháil.

Úsáidtear comhpháirteanna eile: mar spriongaí, lúibíní, cásanna, etc., chun na comhpháirteanna a shocrú agus a thacú chun gnáthoibriú an chonraitheora a chinntiú.

Gnéithe Struchtúir

1. An conraitheoir a cuireadh le chéile le frithsheasmhacht theoranta reatha, in ann borradh a chur ar an athrú ar an luach incheadaithe.

2. Is é atá i gceist leis an gconraitheoir ná struchtúr dé-bhriste atá ag gníomhú go díreach, tá an mheicníocht ghníomhach solúbtha, éasca le seiceáil de láimh, struchtúr dlúth chun teagmhálacha a athsholáthar.

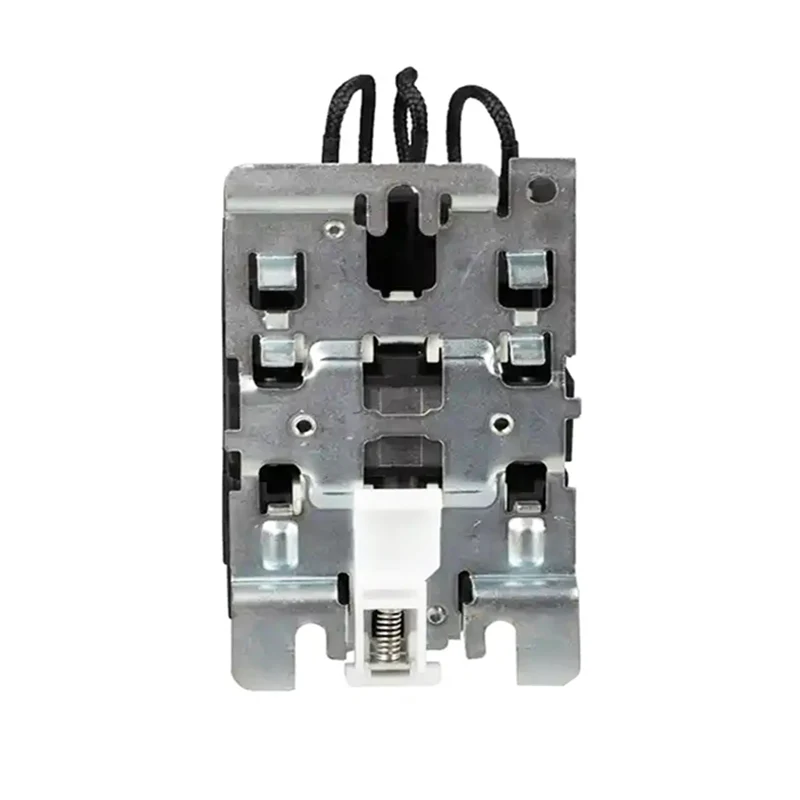

4. Is féidir é a shuiteáil le scriúnna, nó ar iarnród caighdeánach 35/75mm.

Coinníollacha oibre agus suiteála

(1) Teocht chomhthimpeallach: -5 ℃- +40 ℃, níor chóir go mbeadh an meánteocht os cionn +35 ℃ i 24 uair an chloig.

. Sa mheánteocht is ísle míosa is ísle + 25 ℃ Don mheán leis an taise uasta coibhneasta is é 90%, agus ag smaoineamh ar an athrú teochta agus ag tarlú mar gheall ar an táirge ar dhromchla an ghlóthach.

(3) Airde nach bhfuil níos airde ná 2000m nuair a shuiteáiltear é.

(4) Rang truaillithe: 3 rang

(5) Rang suiteála: III

Príomhghnéithe

Obair iontaofa: Déantar AC maighnéadach Conrantor as ábhair ardchaighdeáin agus as ardphróiseas monaraíochta, a bhfuil ard -iontaofacht agus cobhsaíocht aige.

Saol na Seirbhíse Fada: Tá an córas teagmhála déanta as ábhair atá frithsheasmhach in aghaidh na gcaitheamh, ar féidir leo suaití móra reatha agus voltais a sheasamh, ag cur leis an saol seirbhíse.

Éasca le cothabháil: Tá an struchtúr deartha go réasúnach, éasca le dí -chomhdhlúthú agus deisiú, ag laghdú an chostais chothabhála.

Sonraíochtaí éagsúla: D'fhonn freastal ar riachtanais úsáideoirí éagsúla, tá éagsúlacht sonraíochtaí agus samhlacha ag AC maighnéadach le roghnú as, lena n -áirítear leibhéil reatha éagsúla, leibhéil voltais agus cumraíochtaí teagmhála cúnta.
