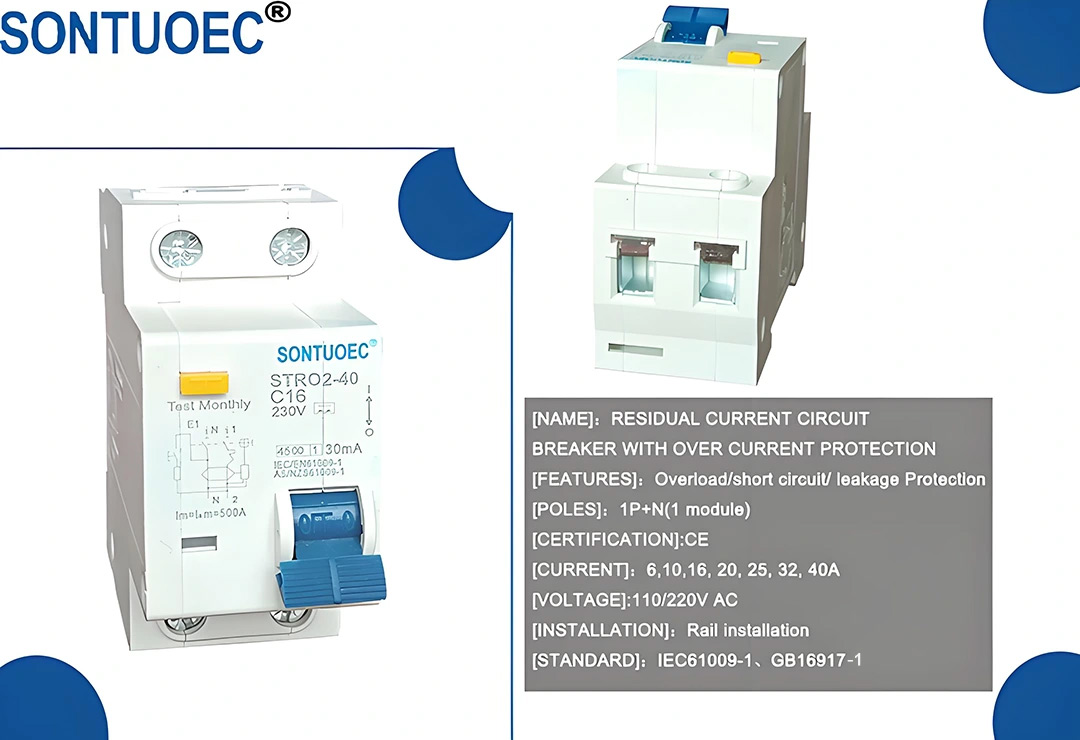

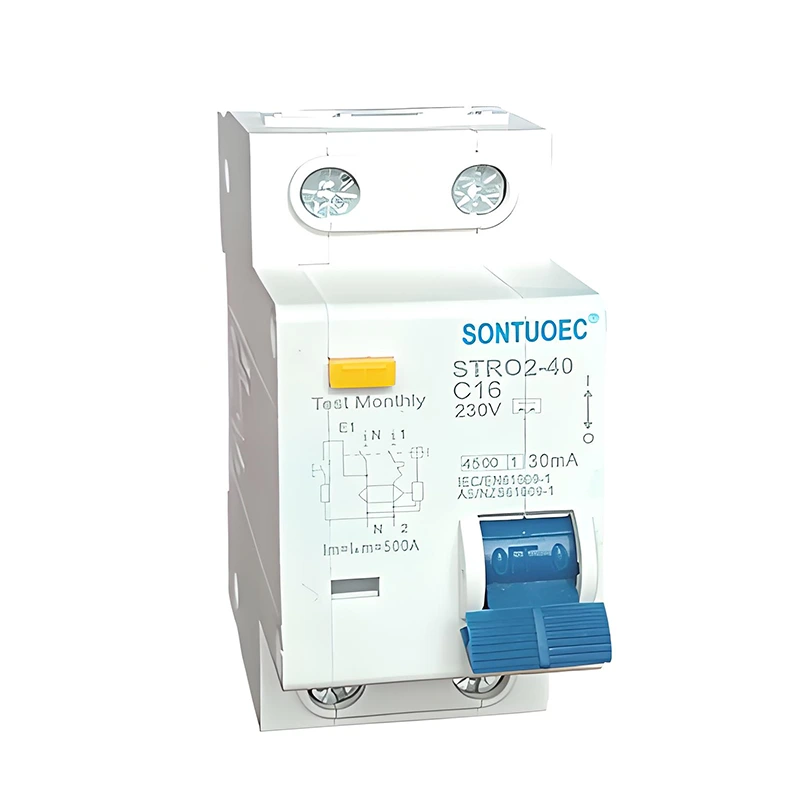

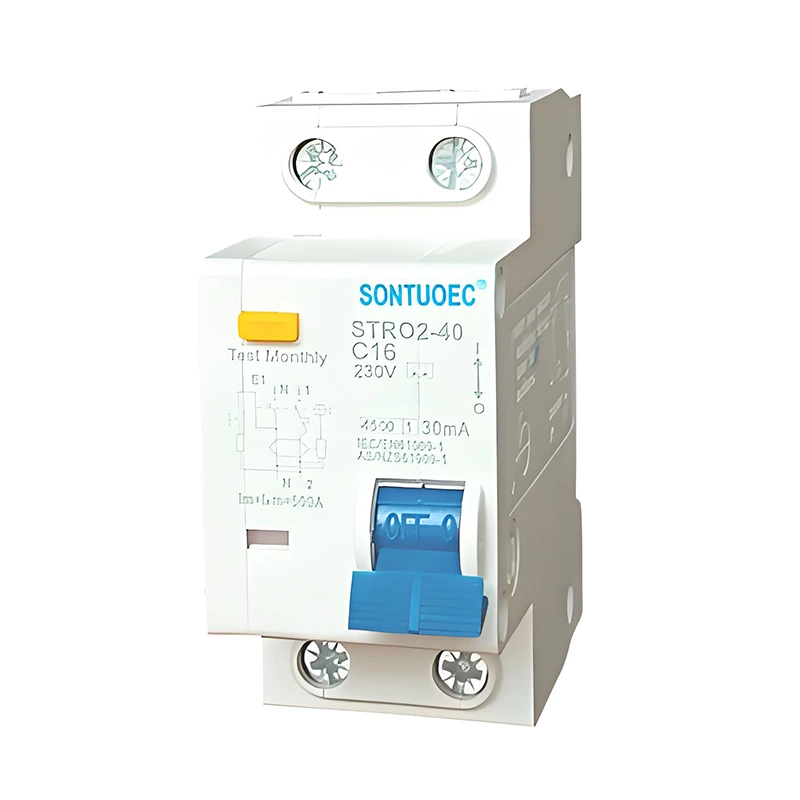

STR02-40 CURVE C Úsáidtear RCBO den chuid is mó i gciorcad AC50/60Hz dhá chuaille 230V nó ceithre phoill 400V, rátáiltear sruth suas go dtí 6A-40A le haghaidh ró-ualach éifeachtach agus cosaint ghearr-chiorcaid agus athrú neamhchoitianta ar líne faoi ghnáthchoinníoll, chomh maith le luach a ghearradh go huathoibríoch agus a ghearrann an soláthar cumhachta go huathoibríoch nuair a fhulaingíonn duine éigin ó shuaimhneas leictreach nó go bhfuil luach ag baint le luacháil. Is féidir leis slándáil phearsanta a chosaint go héifeachtach agus na damáistí a sheachaint don trealamh. Tá sé oiriúnach do gach cineál áit, amhail tionscal, tráchtáil, ardú ard agus áit chónaithe shibhialta.
Múnla |
Cineál leictreonach |
Caighdeán: | IEC 61009-1 |
Carachtair reatha iarmharacha reatha |
Agus/agus |
Cuaille uimh |
1p+n |
Saintréith Scaoilte Thermo-Magnetiv | B; C; D; |
Reatha Rátáilte (A) |
6a, 10a, 16a, 25a, 32a, 40a |
Voltas Rátáilte (V) |
220,230,240V |
Reatha oibriúcháin iarmharach rátáilte reatha |
10ma, 30mA, 100mA, 300mA, 500mA |
Ciorcad gearr iarmharach coinníollach rátáilte meon |
3ka; |
Seasmhacht leictreamaighnéadach |
Níos mó ná 4000 timthriall |
1. Cosaint a sholáthar i gcoinne locht/sceitheadh an domhain reatha agus feidhm an leithlisiúcháin
2. Reatha ghearr-chiorcaid a sheasamh le hacmhainn
3.Cuímh is féidir a dhéanamh ar nasc busbar teirminéil agus bioráin/forc
4. Feistithe le críochfoirt nasctha cosanta méar
5. Déan an ciorcad a dhícheangal go huathoibríoch nuair a tharlaíonn locht/sceitheadh an domhain agus sáraíonn sé an íogaireacht rátáilte
.
Déanann an cuar dícheangailte cur síos ar thréithe gníomhaíochta breaker ciorcaid faoi choinníollacha ró -ualaigh. Tá sé tréithrithe ag am gníomhaíochta moillithe fada nuair a bhíonn an sruth ró -ualaigh beag; De réir mar a mhéadaíonn an ró -ualach reatha, déantar an t -am gníomhaíochta a ghiorrú de réir a chéile. Tá sé i gceist ag an dearadh seo oibriú bréagach a sheachaint mar gheall ar spíceanna reatha neamhbhuan le linn am tosaithe ualaigh, agus chun a chinntiú gur féidir an ciorcad a dhícheangal in am le linn ró -ualaí fada.
Cosaint Reatha Iarmharach: Cuar C Tá RCBO in ann an sruth iarmharach a bhrath agus a ghearradh de bharr turraing leictreach an duine nó sceitheadh trealaimh, rud a choisceann timpistí turraing leictreacha agus tinte leictreacha.
Cosaint ró -ualaigh: Nuair a sháraíonn an sruth sa chiorcad sruth rátáilte an RCBO, tá sé in ann an ciorcad a ghearradh amach laistigh de thréimhse shonraithe ama chun damáiste don chiorcad nó do thimpistí dóiteáin a chosc mar gheall ar ró -ualú. Cinntíonn an cuar stripping C-Type go ndéantar an chosaint seo a ghníomhachtú ag an am cuí.
Cosaint ghearrchiorcaid: I gcás ciorcaid ghearr i gciorcad, is féidir leis an gcuar C RCBO gníomhú go tapa chun an sruth gearr-chiorcaid a ghearradh amach agus an ciorcad agus an trealamh a chosaint. Le haghaidh suiteáil éasca agus coigilt spáis.
