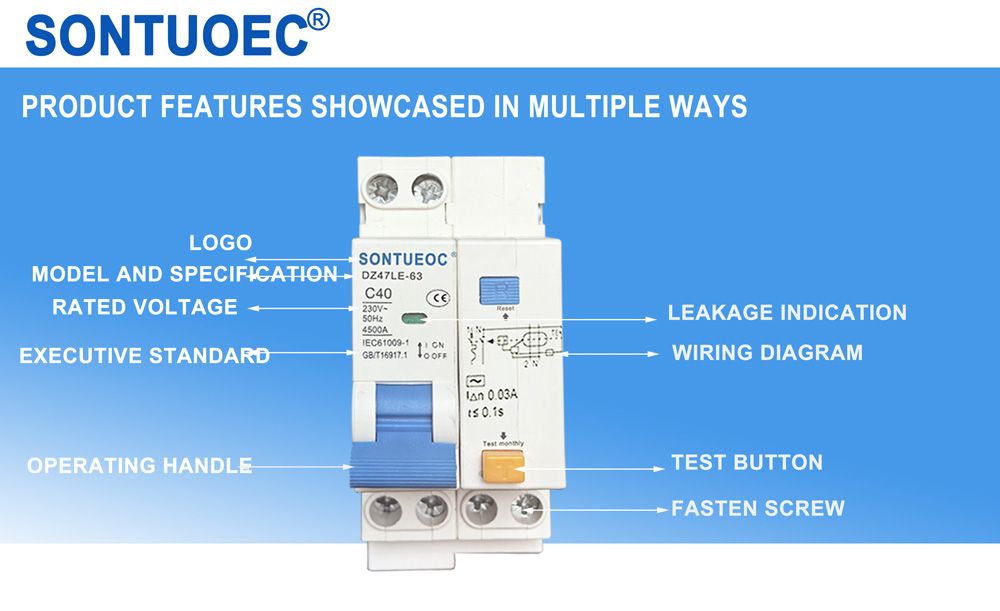

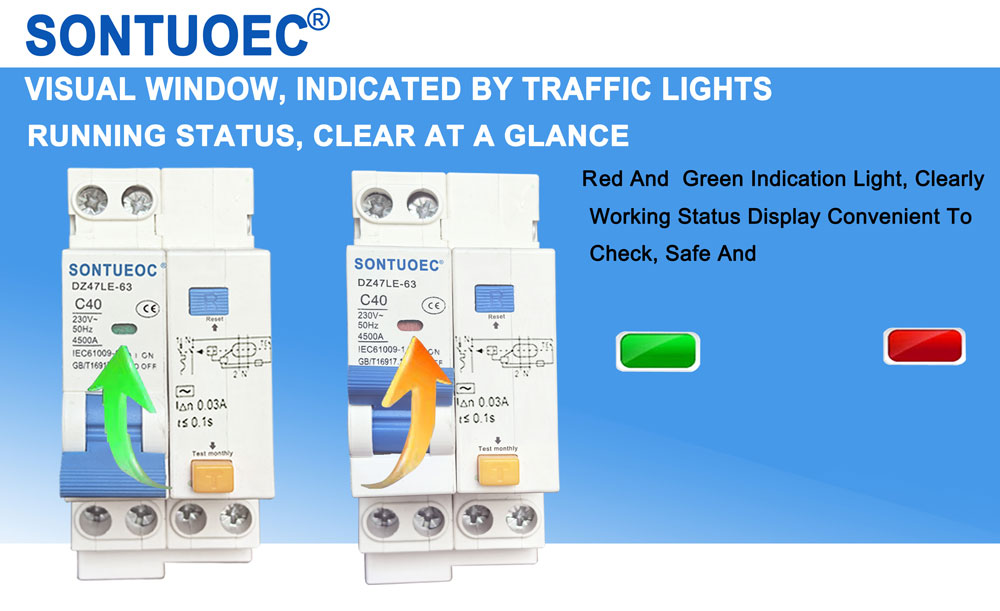

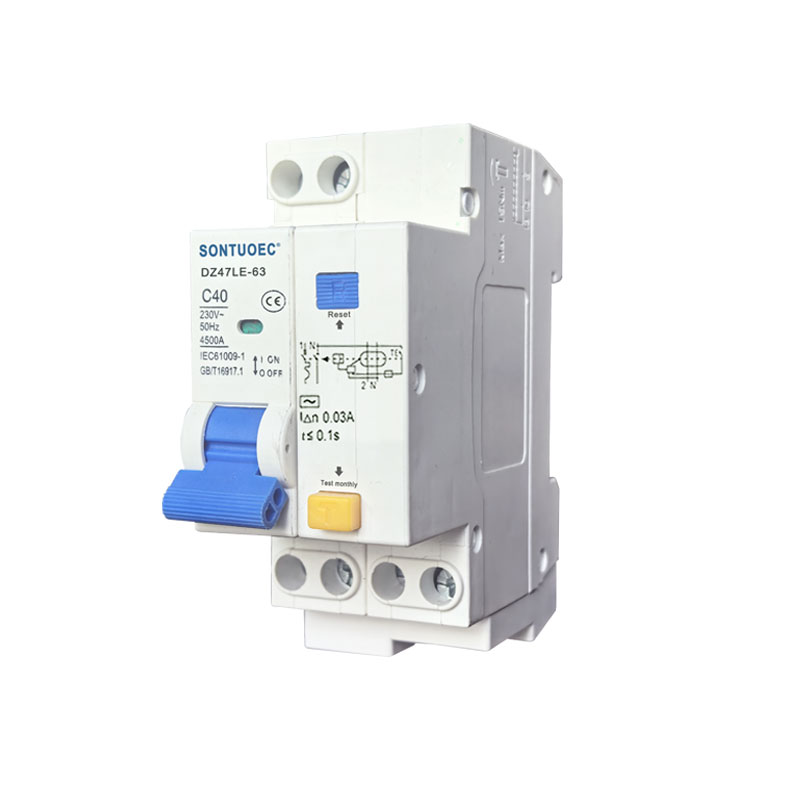

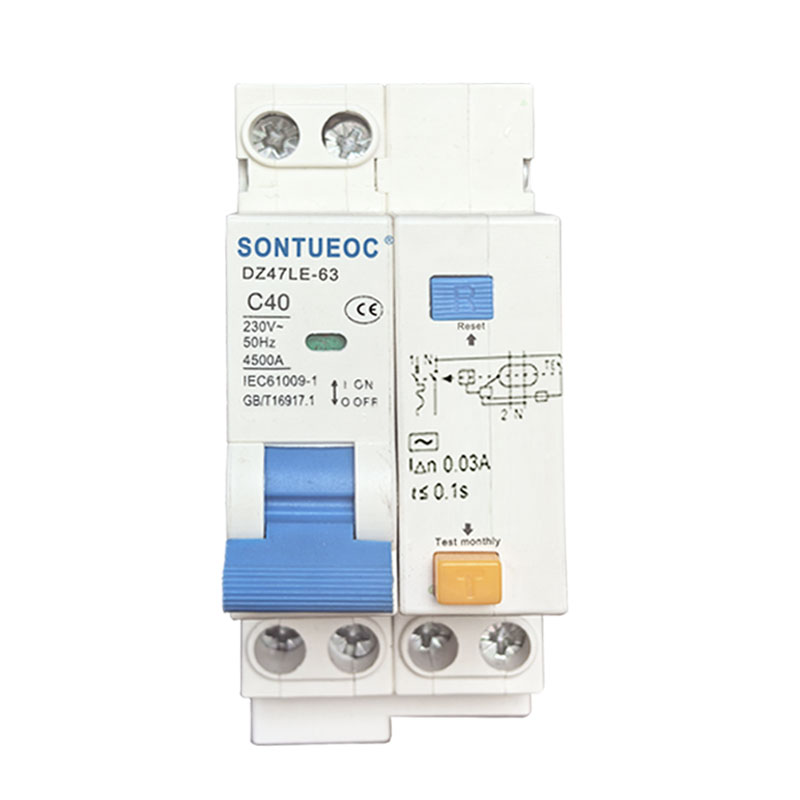

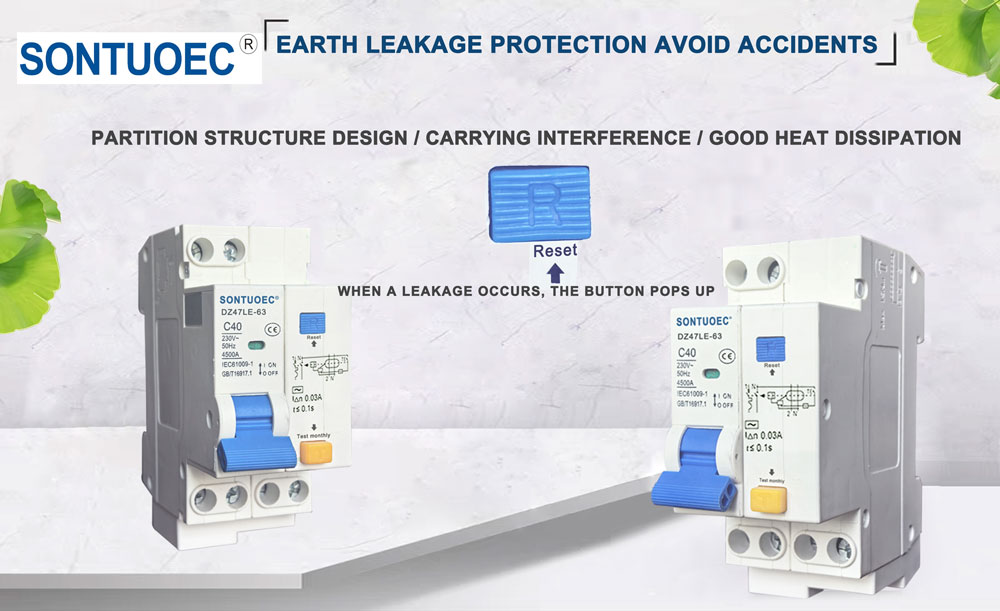

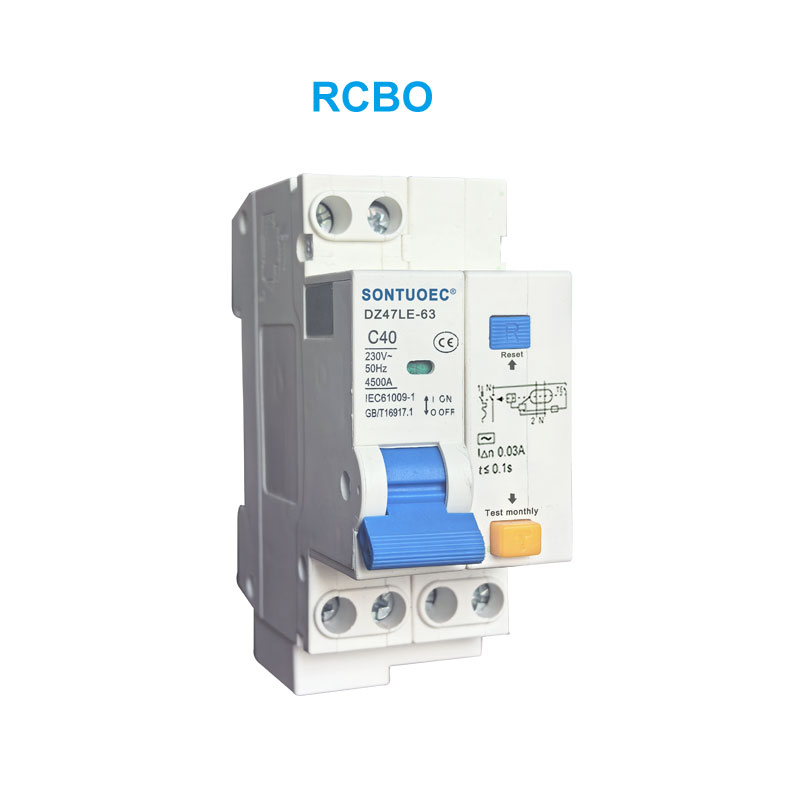

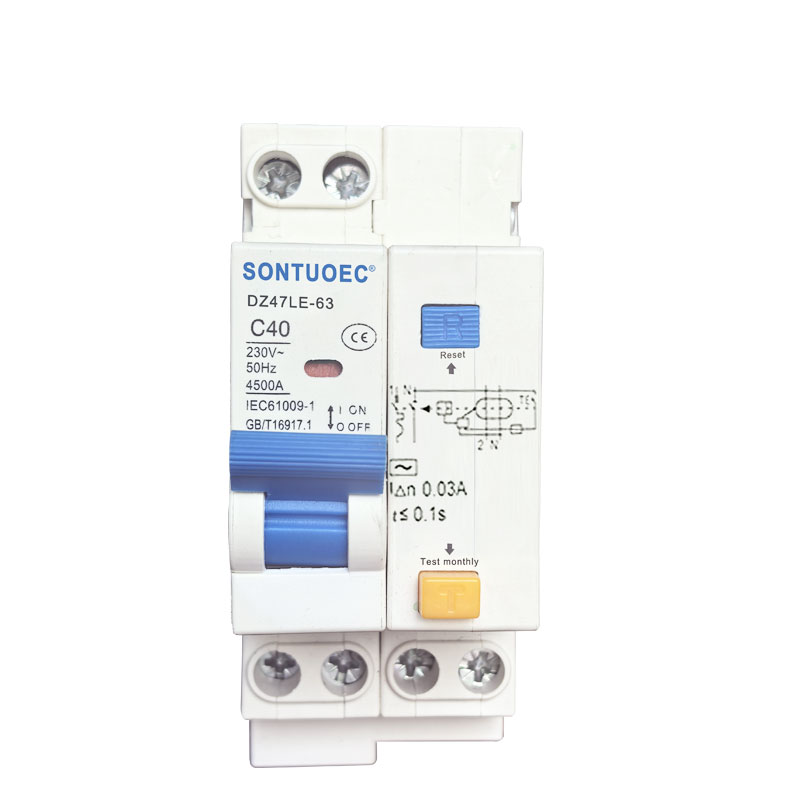

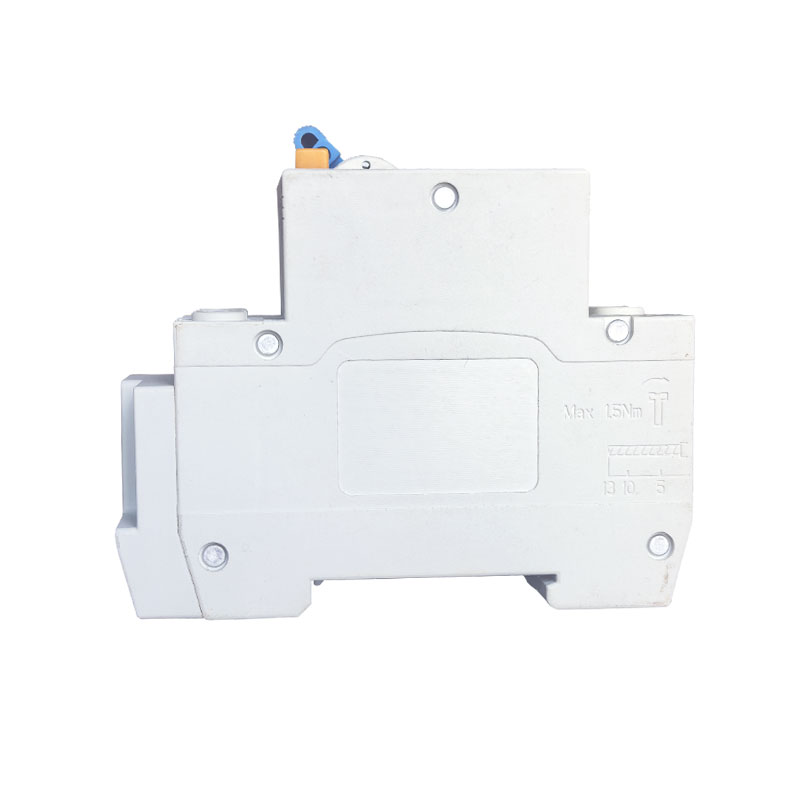

Dz47le-63 Sraith RCBO Sceitheadh Scrúdóir Chuarda Reatha

Tá SONTUOEC ar cheann de na soláthróirí/déantóirí Síneacha a dhéanann sainfheidhmiú ar tháirgeadh fearais leictreacha beaga éagsúla.DZ47LE infheidhme do líne de AC 50/60Hz voltas 230V do cuaille singil dhá sreang, 2 cuaille nó 400V do 3 polew 3, do 3 polew 3, 4 cuaille agus rátáil reatha suas go 63A. Is féidir leis an líne agus mótair a chosaint ar ró-ualach agus ciorcad gearr Is féidir é a úsáid freisin le haghaidh tiontú ar líne annamh agus annamh mótair.

Mionsamhail:DZ47LE-63

Seol Fiosrúchán

Cur síos ar an Táirge

Paraiméadair Theicniúla:

Voltas Rátaithe(V)	Reatha Rátáilte de Chás Inm(A)	Polannaigh	Neodrach	Rátáilte CurrentIn(A)	Acmhainn Bhriseadh Gearrchiorcaid Rátáilte Icu(KA)		Sceitheadh Reatha Rátaithe ag Briseadh Reatha	Reatha Rátáilte gan Reatha Briseadh (mA)
Voltas Rátaithe(V)	Reatha Rátáilte de Chás Inm(A)	Polannaigh	Línéal	Rátáilte CurrentIn(A)	Briseadh Toilleadh Icu(KA)	COS	(mA))	Reatha Rátáilte gan Reatha Briseadh (mA)
230	6-63	1	N	6,10,16,	6	0.7	30,50,	15,25,
230	6-63	2		20,25,32,	6	0.7	100,300	50,150
400	6-63	3		40,50,63	6	0.7
400	6-63	3	N		6	0.7
400	6-63	4			6	0.7
230	6-63	1	N		4.5	0.8
400	6-63	2			4.5	0.8
400	6-63	3			4.5	0.8
400	6-63	3	N		4.5	0.8
400	6-63	4			4.5	0.8

DZ47LE Briste Ciorcaid Oibrithe Reatha Iarmharaigh le cosaint ró-reatha (Leictreonach):

1. Iarratas

Pearsanra agus cosaint dóiteáin

Cosaint cábla agus líne i gcoinne ró-ualach agus gearrchiorcaid

2. Rialacha ginearálta maidir le RCBO a roghnú:

a.Sruth oibriúcháin iarmharach rátáilte

I ≤ 30 mA: cosaint bhreise i gcás teagmhála dhíreach In ≤300 mA: cosaint dóiteáin coisctheach i gcás sruthanna lochtacha talún

rang b.tripping

Aicme AC - Cinntítear tripping do shruthanna sinusoidal, ailtéarnacha, cibé acu a chuirtear i bhfeidhm go tapa iad nó go n-ardóidh siad go mall.

c.Cuar tripping

C cuar (5-10 In) cosaint agus rialú na gciorcad i gcoinne ró-ualaí agus gearrchiorcaid; cosaint d'ualaí resistive agus ionduchtach le sruth inrush íseal.

D cuar (10-14 In) cosaint agus rialú na gciorcad i gcoinne ró-ualaí agus gearrchiorcaid; cosaint do chiorcaid a sholáthraíonn ualaí le sruth ard inrush ag dúnadh an chiorcaid (claochladáin LV/LV, lampaí miondealaithe).
