Breaker ciorcaid leictreach

Is gléas lasctha é breaker ciorcaid leictreach atá in ann sruth a iompar agus a bhriseadh faoi ghnáthchoinníollacha ciorcaid nó neamhghnácha. Is í an phríomhfheidhm atá aige ná an ciorcad a chosaint ó dhamáiste de bharr ró -ualaí, ciorcaid ghearra agus coinníollacha neamhghnácha eile chun oibriú sábháilte agus cobhsaí an chórais cumhachta a chinntiú. Nuair a tharlaíonn an ró -ualach, an ciorcad gearra agus na lochtanna eile sa chiorcad, is féidir leis an breaker ciorcaid leictreach an sruth a ghearradh go tapa, an locht a chosc ó leathnú, agus an trealamh agus an sábháilteacht phearsanta a chosaint.

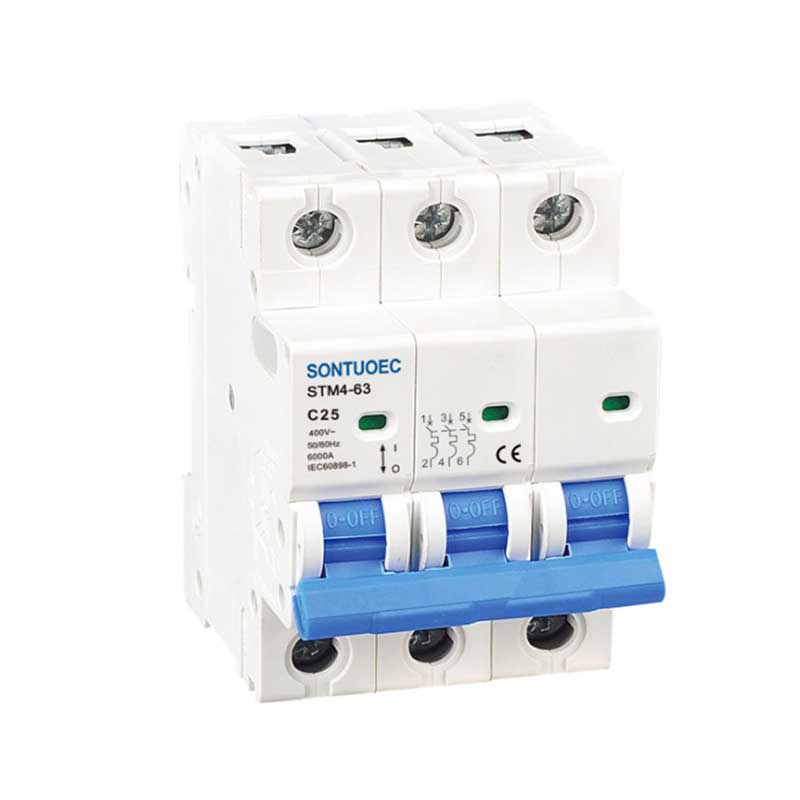

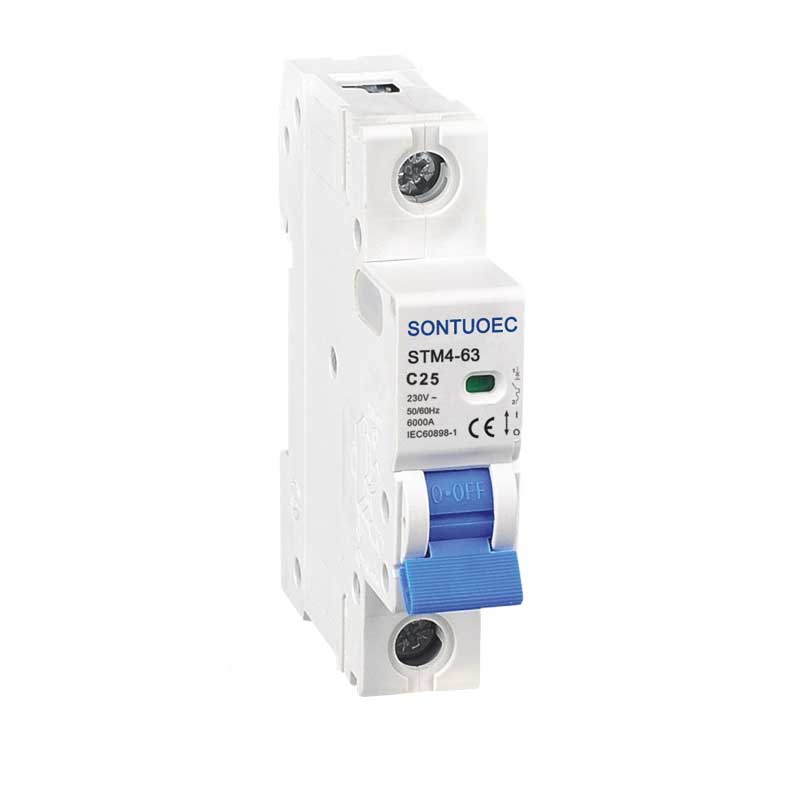

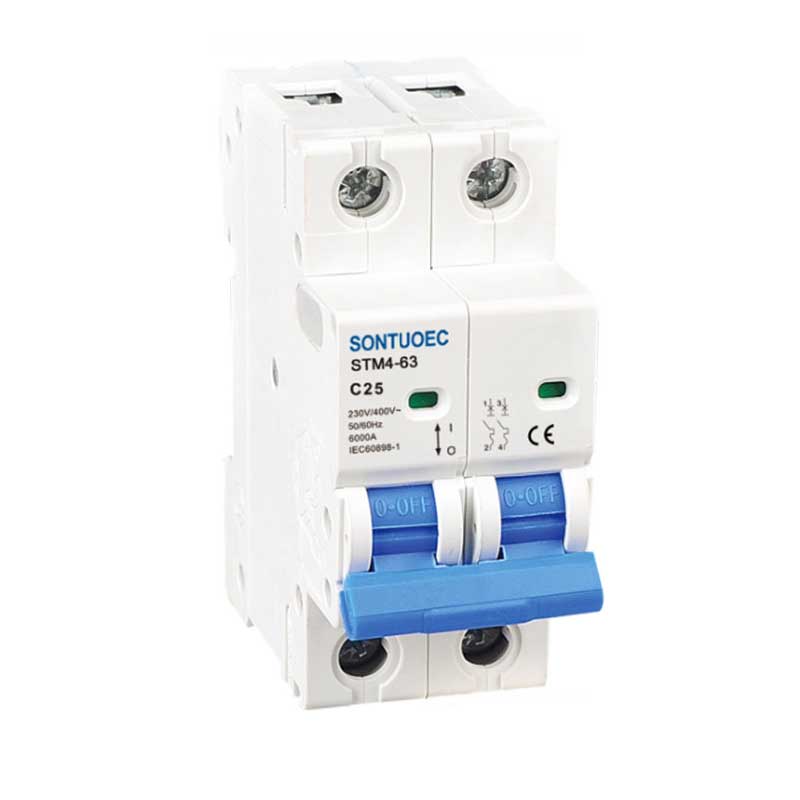

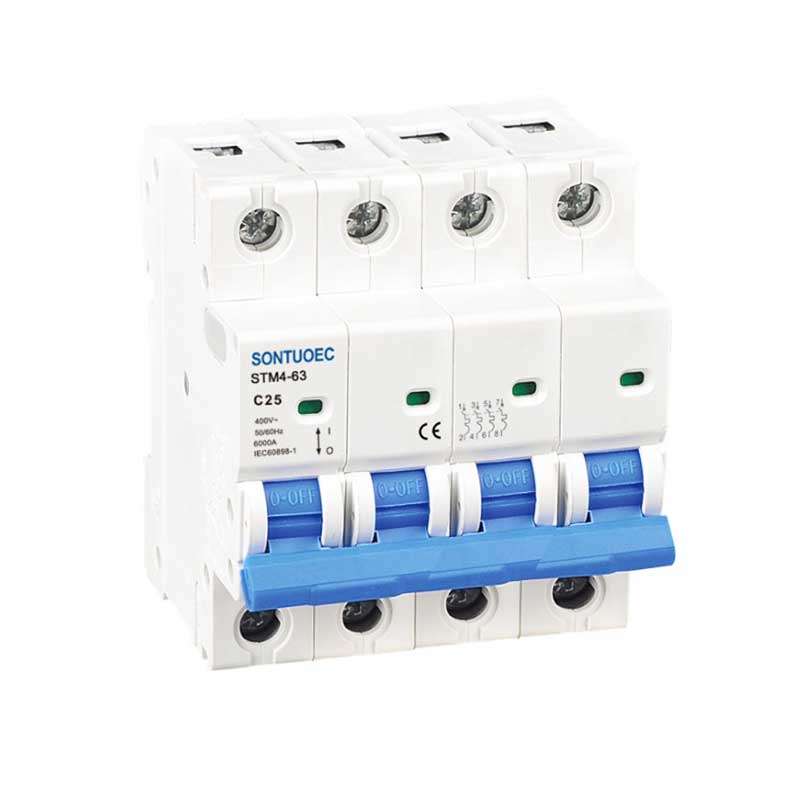

Mionsamhail:STM4-63

Seol Fiosrúchán

Cur síos ar an Táirge

Múnla	STM4-63
Caighdeánach	IEC60898-1
Cuach	1p, 2p, 3p, 4p
Cumas briste ciorcaid ghearr	3ka, 4.5ka, 6ka
Rátáilte Sruth (in)	1,2,4,610,16,20,25,32,40,50,63A
Rátáilte Voltas (UN)	AC230 (240)/400 (415) v
Rátáilte Minicíocht	50/60Hz
Cuar tripping	B, C, D.
Aonchánach eisiúintí	B Cuar: Idir 3in agus 5 i
	C CURVE: idir 5in agus 10in
	D CURVE: idir 10in agus 14in
Leictrea-mheicniúil buanseasmhacht	i gcaitheamh 6000 timthriall

Prionsabal na hoibríochta

Tá prionsabal oibre na scoradáin chiorcaid leictreacha bunaithe ar phrionsabail ionduchtaithe leictreamaighnéadaigh agus tarchur meicniúil. Nuair a sháraíonn an sruth sa chiorcad an luach rátáilte, déanfaidh an eilimint theirmeach taobh istigh den bhristeoir ciorcad a théamh suas agus a tháirgeadh dífhoirmiú ar an bimetal, nó cuirfidh an leictreamaighnéad go leor súchán ar fáil chun an tAcht Meicníochta Dícheangailte a dhéanamh, rud a ghearrann an ciorcad. Ina theannta sin, tá gléas múchta stua ag an breaker ciorcaid, ar féidir leis an stua a ghintear a mhúchadh go héifeachtach agus an sruth á bhriseadh agus an stua a chosc ó dhochar a dhéanamh do threalamh agus do phearsanra.

Príomh -chomhpháirteanna

Is iondúil go mbíonn córas teagmhála, córas múchta stua, meicníocht oibriúcháin, buailteoir, sliogán agus mar sin ar chóras ciorcaid leictreach. Úsáidtear an córas teagmhála chun an breaker ciorcaid a nascadh agus a dhícheangal; Úsáidtear an córas múchta stua chun an stua a ghintear a mhúchadh agus an sruth á bhriseadh; Úsáidtear meicníocht oibriúcháin chun oibriú láimhe nó uathoibríoch an chiorcaid a bhaint amach; Is é an tripper an chuid a spreagann gníomh an scoradáin chiorcaid de réir staid an locht sa chiorcad; Úsáidtear an bhlaosc chun struchtúr inmheánach an scoradáin chiorcaid a chosaint agus chun cur isteach seachtrach a chosc.
