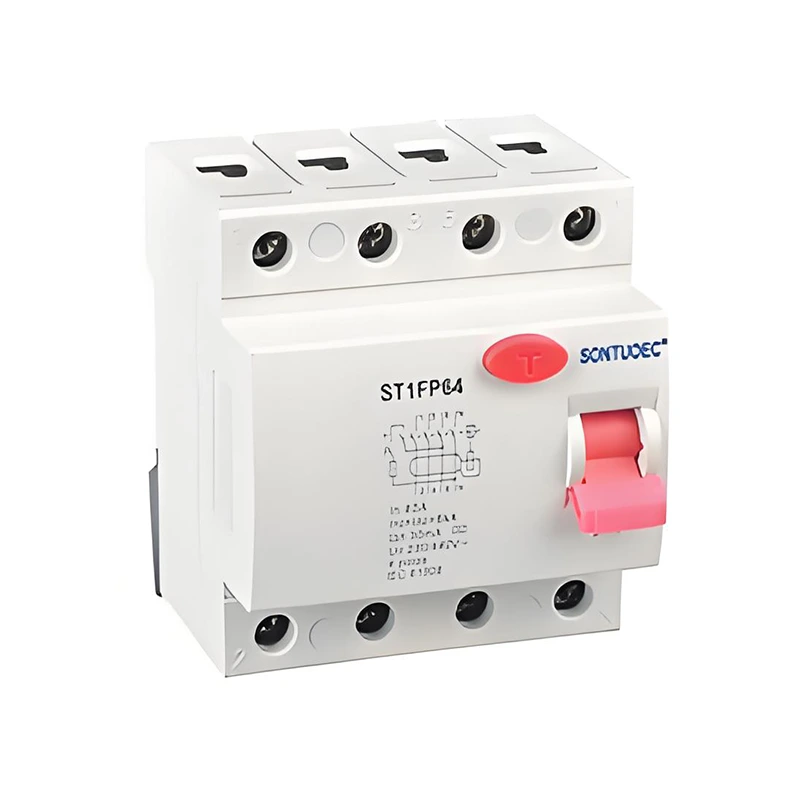

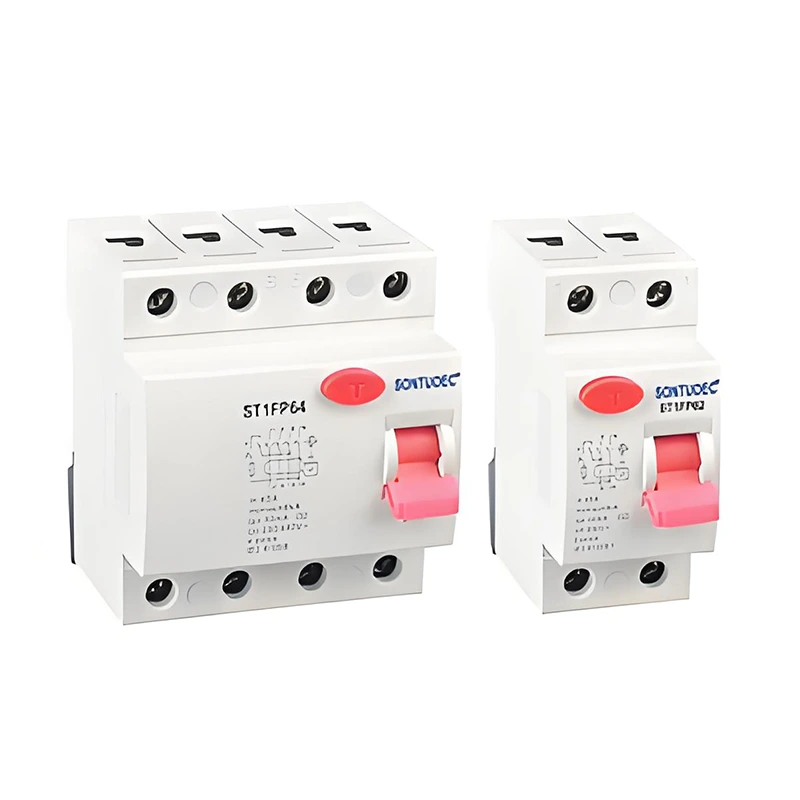

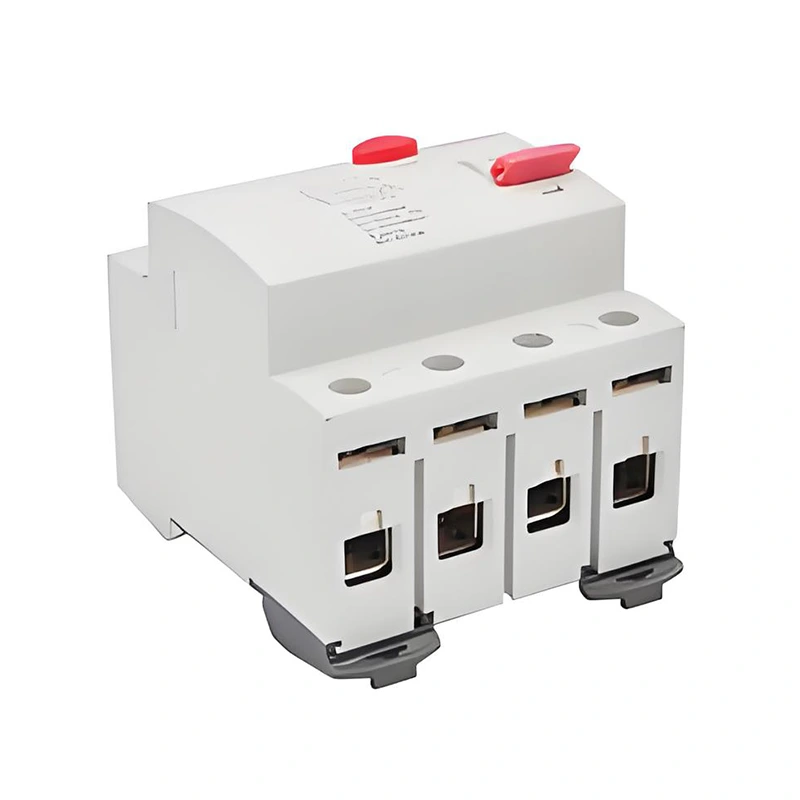

Cineál Leictreonach RCCB

Nuair a sháraíonn an sruth iarmharach sa chiorcad luach réamhshocraithe, gníomhóidh an RCCB Cineál Leictreonach go tapa chun an ciorcad a ghearradh amach, rud a chosc ar thimpistí turrainge leictreacha agus tinte leictreacha. Úsáideann RCCBanna leictreonacha comhpháirteanna leictreonacha agus micreaphróiseálaithe agus teicneolaíochtaí eile chun íogaireacht agus cruinneas níos fearr a sholáthar.

Mionsamhail:ST1PF64

Seol Fiosrúchán

Cur síos ar an Táirge

Sandard			IEC/GA61008.1
Leictreach	Cineál (foirm tonn den sceitheadh talún braite)		Cineál leictreamaighnéadach, cineál leictreonach
gnéithe	Rated current In	A	Agus, agus
	Polannaigh	P	2,4
	Voltas rátáilte Linn	V	AC 240/415V; AC 230/400V
	Reatha rátáilte		16,25,32,40,63A
	Íogaireacht rátáilte I△n	A	0.01,0.03,0.1,0.3,0.5
	Voltas inslithe Ui	V	500
	Déanamh iarmharach rátáilte agus	A	630
	toilleadh briste I△m	A	630
	Reatha gearrchiorcaid I△c	A	6000
	fiús SCPD	A	6000


	Minicíocht rátáilte	Hz	50/60
	Céim truaillithe		2
Meicniúil	Saol leictreach	t	4000
gnéithe	Saol meicniúil	t	10000
	Céim chosanta		IP20
	Teocht chomhthimpeallach	ºC	-25~+40
	(le meán laethúil ≤35ºC)	ºC	-25~+40
	Teocht stórála	ºC	-25~+70
Suiteáil	Cineál ceangail críochfoirt		Barra bus cábla/cineál U/busbarra den chineál bioráin
	Méid críochfoirt barr/bun le haghaidh cábla	mm2	25
	Méid críochfoirt barr/bun le haghaidh cábla	AWG	3.18
	Méid críochfoirt barr/bun don bharra bus	mm2	25
	Méid críochfoirt barr/bun don bharra bus	AWG	3.18
	Casmhóiminte géarú	N*m	2.5
	Casmhóiminte géarú	I-lb	22
	Gléasta		Ar iarnród DIN EN 60715(35mm) trí ghléas gearrthóg tapa
	Ceangal		Ó bharr agus bun

Prionsabal na hoibríochta

Tá prionsabal oibriúcháin an Chineál Leictreonach RCCB bunaithe ar phrionsabail an ionduchtaithe leictreamaighnéadacha agus an chothromaithe reatha. Nuair a bhíonn an chéim agus na sruthanna líne nialasach sa chiorcad neamhchothrom, ie tá sruth iarmharach ann, braithfidh an claochladán reatha laistigh den RCCB an míchothromaíocht seo agus ginfidh sé comhartha comhfhreagrach. Cuirfidh an comhartha seo, tar éis é a bheith próiseáilte ag an gciorcad leictreonach, gníomh an mheicníocht scaoilte chun cinn, ionas go ndéanfaidh an scoradán an ciorcad a ghearradh amach go tapa.

Príomhghnéithe

Íogaireacht ard: Tá RCCBanna leictreonacha in ann sruthanna iarmharacha an-bheag a bhrath, de ghnáth níos lú ná 30mA nó fiú níos ísle.

Gníomh tapa: Nuair a bhraitear go bhfuil an sruth iarmharach níos mó ná an luach réamhshocraithe, gníomhóidh an RCCB láithreach chun an ciorcad a ghearradh amach agus tionóiscí a chosc.

Sábháilte agus Iontaofa: Glacann RCCB comhpháirteanna leictreonacha chun cinn agus teicneolaíocht microprocessor chun iontaofacht agus cobhsaíocht níos airde a sholáthar.

Éasca a shuiteáil agus a chothabháil: De ghnáth tá struchtúr dlúth agus sreangú simplí ag RCCBanna leictreonacha, rud a fhágann go bhfuil siad éasca a shuiteáil agus a chothabháil.

Cásanna Feidhmchláir

Úsáidtear RCCBanna leictreonacha go forleathan i gcásanna éagsúla ina bhfuil gá le cosaint leictreach, lena n-áirítear, ach gan a bheith teoranta do:

Foirgnimh chónaithe agus tráchtála: a úsáidtear chun trealamh leictreach agus sábháilteacht phearsanta a chosaint, chun timpistí turraing leictreach agus tinte leictreacha a chosc.

Línte táirgeachta tionsclaíocha: a úsáidtear chun trealamh leictreach ar nós mótair agus claochladáin a chosaint ó ghnáthoibriú, chun damáiste trealaimh agus am neamhfhónaimh a chosc mar gheall ar sceitheadh agus ró-ualach.

Áiseanna poiblí: mar ospidéil, scoileanna, leabharlanna agus áiteanna eile, a úsáidtear chun oibriú sábháilte trealamh leictreach agus úsáid shábháilte leictreachais ag pearsanra a chinntiú.
