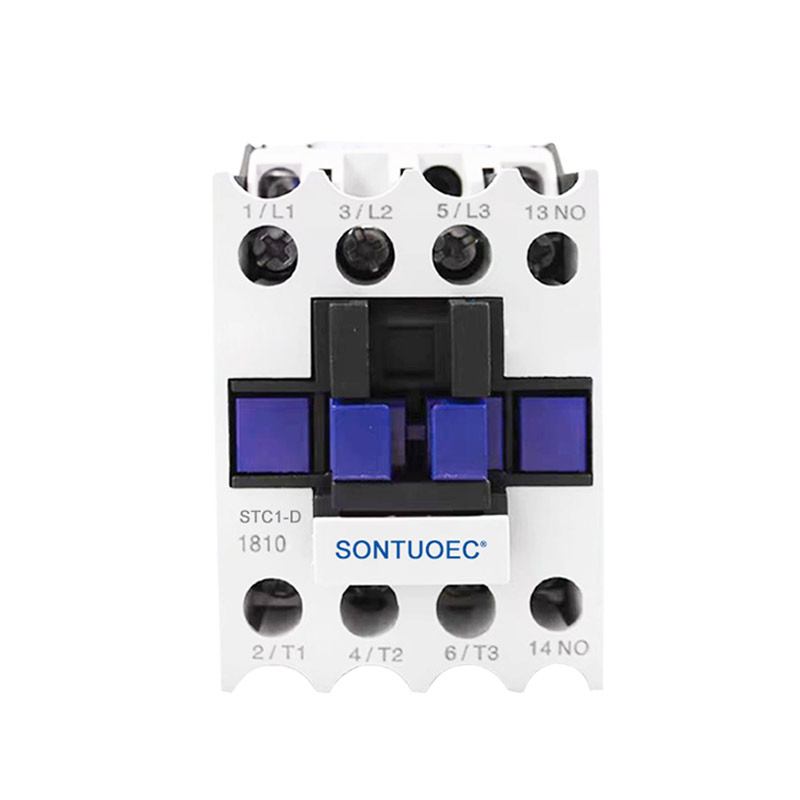

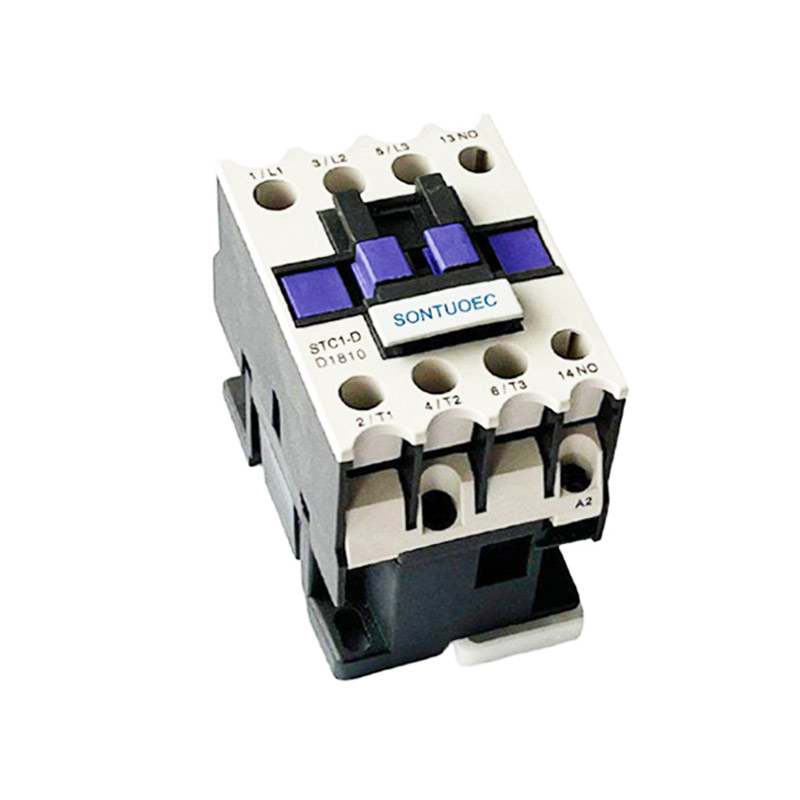

Cuirtear conraitheoir leictreonaice ardcháilíochta Sontuoec i bhfeidhm go príomha sna ciorcaid an voltas rátáilte suas go 660V, AC 50Hz nó 60Hz, rátáil suas go dtí 95A, chun é a dhéanamh agus a bhriseadh, ag tosú agus ag rialú an mhótair AC go minic. In éineacht leis an mbloc teagmhála cúnta, leis an mbloc lasc ama agus leis an bhfeiste meaisín-idir-chomhcheangailte srl. Casann sé ina thosaitheoir leictreamaighnéadach nuair a oibríonn sé in éineacht le sealaíocht theirmeach meaitseála, ar féidir leis an gciorcad ró -ualaigh a chosaint. Déantar an conraitheoir a tháirgeadh de réir IEC60947-4-1.
Tíopáil |
STC1-D09 |
STC1-D12 |
STC1-D18 |
STC1-D25 |
STC1-D32 |
STC1-D40 |
STC1-D50 |
STC1-D65 |
STC1-D80 |
STC1-D95 |
|
Reatha Oibre Rátáilte (a) |
Ac3 |
9 |
12 |
18 |
25 |
32 |
40 |
50 |
65 |
80 |
95 |
Ac4 |
3.5 |
5 |
7.7 |
8.5 |
12 |
18.5 |
24 |
28 |
37 |
44 |
|
Rátáil chaighdeánach cumhachta |
220/230V |
2.2 |
3 |
4 |
5.5 |
7.5 |
11 |
15 |
18.5 |
22 |
25 |
380/400V |
4 |
5.5 |
7.5 |
11 |
15 |
18.5 |
22 |
30 |
37 |
45 |
|
415V |
4 |
5.5 |
9 |
11 |
15 |
22 |
25 |
37 |
45 |
45 |
|
500V |
5.5 |
7.5 |
10 |
15 |
18.5 |
22 |
30 |
37 |
55 |
55 |
|
660/690V |
5.5 |
7.5 |
10 |
15 |
18.5 |
30 |
33 |
37 |
45 |
55 |
|
Reatha Teasa Rátáilte (A) |
20 |
20 |
32 |
40 |
50 |
60 |
80 |
80 |
125 |
125 |
|
Saol leictreach |
AC3 (x104) |
100 |
100 |
100 |
100 |
80 |
80 |
60 |
60 |
60 |
60 |
AC4 (x104) |
20 |
20 |
20 |
20 |
20 |
15 |
15 |
15 |
10 |
10 |
|
Saol meicniúil (x104) |
1000 |
1000 |
1000 |
1000 |
800 |
800 |
800 |
800 |
600 |
600 |
|
Líon na dteagmhálacha |
3p+uimh |
3p+nc+uimh |
Ardfheidhmíocht: Tá teagmhálaithe leictreonaice deartha chun a bheith ar na teagmhálaithe is lú, is éadroime, agus is ísle sa chostas sa tionscal, le rátálacha reatha suas le 500A (ag 85 ° C) agus cumas cur isteach de 2000a (ag 320VDC).
Tíosach ar fhuinneamh: Ní fheidhmíonn an t-ionchorprú ar fhuinneamh coil ag cumhacht shealbhaíochta 1.7W amháin (ag 12VDC) agus is féidir leis fórsa droim ar ais leictreamaigh (EMF) a theorannú go 0V.
Sábháilteacht: Tá an táirge séalaithe go heirméiteach ar mhaithe le sábháilteacht intreach agus is féidir leis oibriú i dtimpeallachtaí pléascacha nó crua gan ocsaídiú nó éilliú an chorna nó teagmhálacha, lena n-áirítear tréimhsí fada neamh-oibríochta.
Solúbthacht: Cuirtear teagmhálacha cúnta roghnacha ar fáil chun monatóireacht éasca a dhéanamh ar shuíomh na dteagmhálacha cumhachta. Chomh maith leis sin tá naisc sholúbtha corna/cumhachta ann freisin.
Úsáidtear teagmhálaithe leictreonaic i réimse leathan feidhmeanna, lena n -áirítear ach gan a bheith teoranta dóibh:
Córais Battery: Go háirithe oiriúnach d'iarratais ar phobal na hEorpa (CE) ina bhfuil gá le marcáil CE.
Cosaint agus athrú ciorcaid: amhail athrú agus cúltaca athsheachadáin (cineál III), chomh maith le rialú cumhachta voltais DC, cosaint chiorcaid, agus sábháilteacht i ndearadh AIAG QS9000.
Iarratais thionsclaíocha eile: Chomh maith leis sin le haghaidh feithicleach, aeraspáis, líonraí cumarsáide, leictreonaic tomhaltóra, leighis agus cumhacht.
