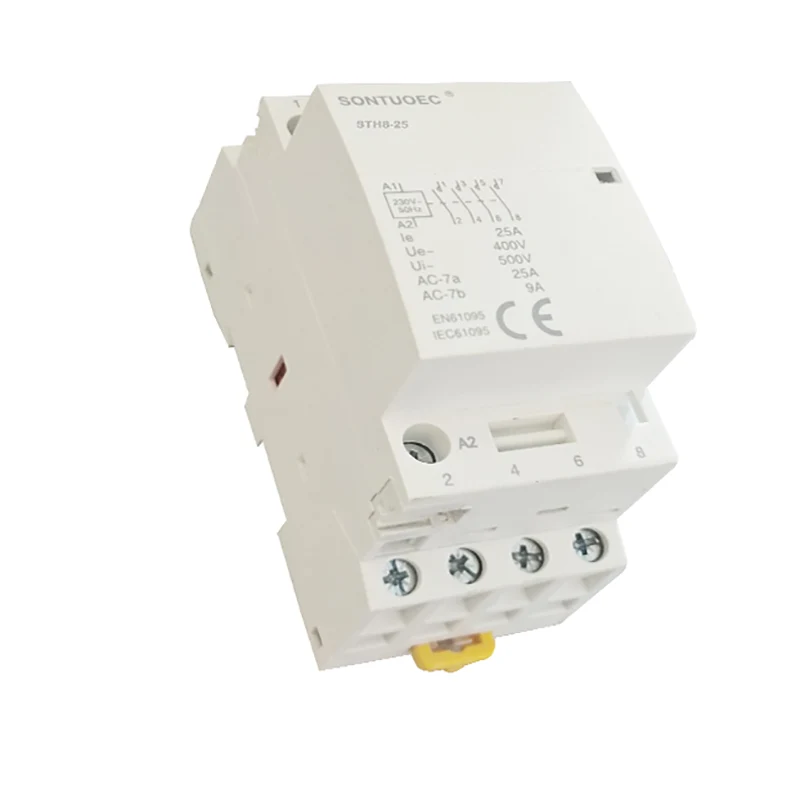

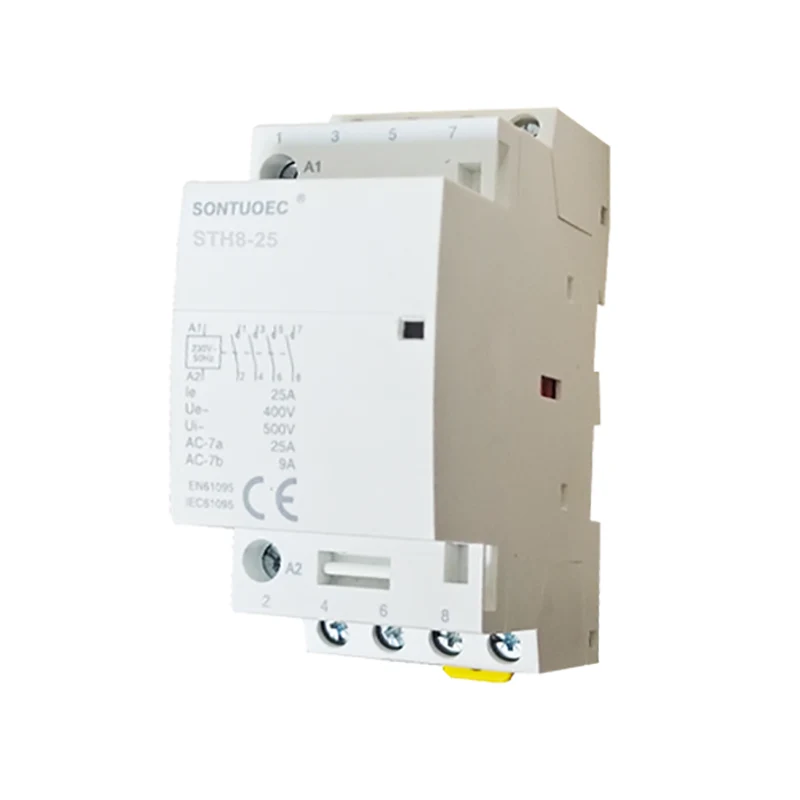

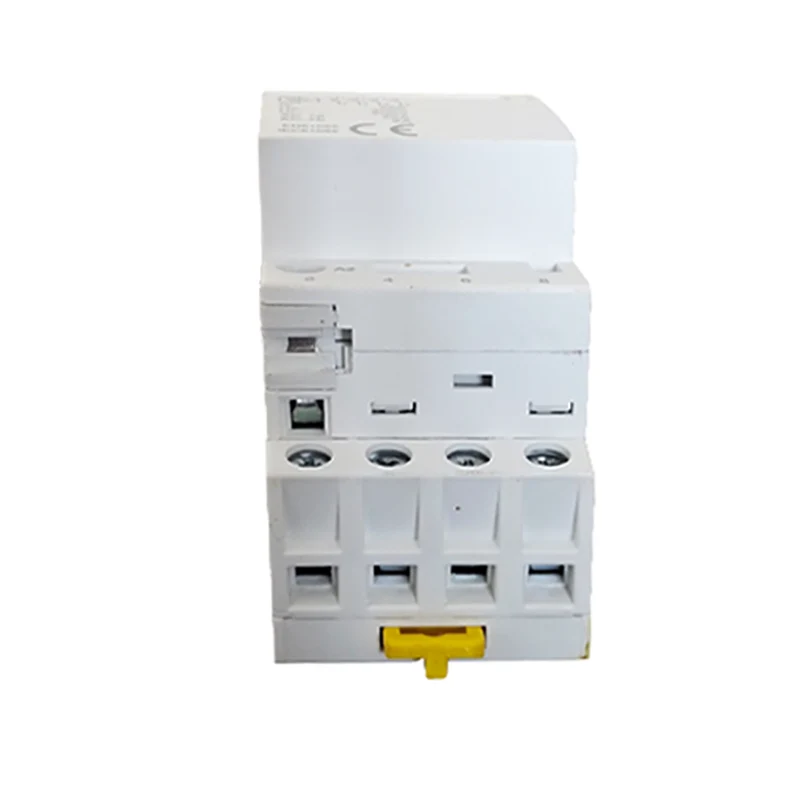

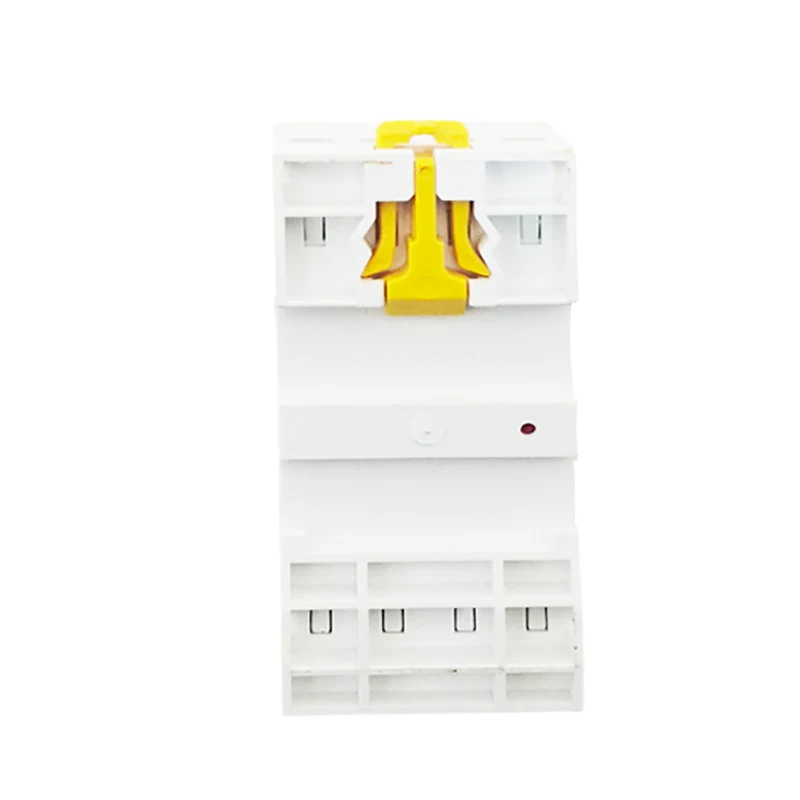

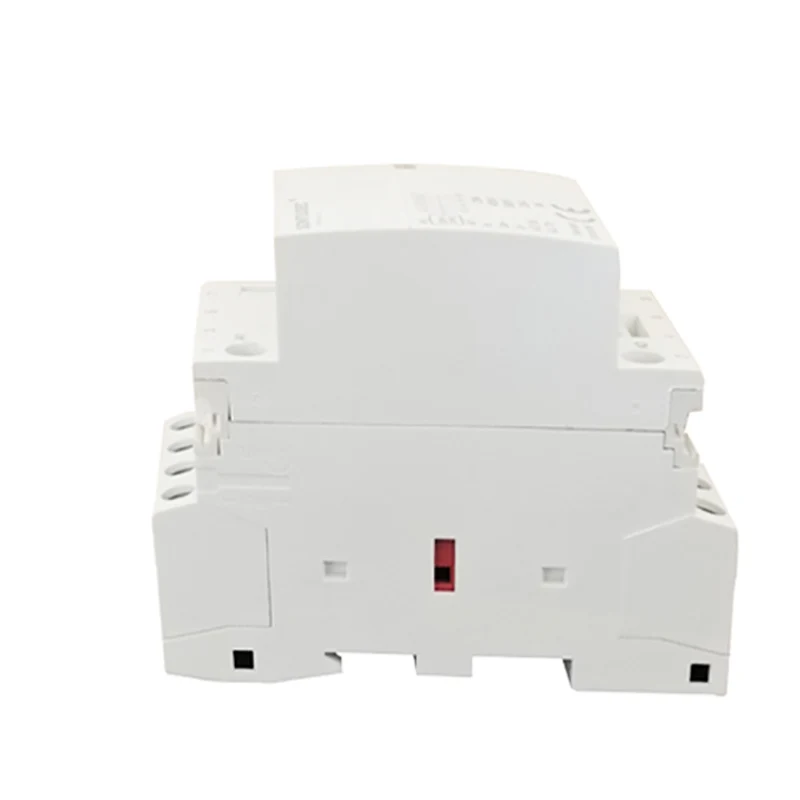

Tá an STH8-100 Sraith Teaghlaigh Teaghlaigh AC deartha go príomha le haghaidh AC 50Hz (nó 60Hz), le voltas oibriúcháin rátáilte suas go 400V. Tá sruth oibriúcháin rátáilte acu suas le 100A faoi chatagóir úsáide AC-7A agus suas le 40A faoi chatagóir úsáide AC-7B. Úsáidtear na teagmhálaithe seo chun ualaí ísle nó beagán ionduchtach a rialú in iarratais chónaithe agus comhchosúla, chomh maith le hualaí mótair tí a rialú. Cuirtear an táirge i bhfeidhm den chuid is mó i dtithe, óstáin, árasáin, foirgnimh oifige, foirgnimh phoiblí, mallaí siopadóireachta, ionaid spóirt, etc., chun feidhmeanna rialaithe uathoibrithe a bhaint amach. Comhlíonadh na gCaighdeán: IEC61095, GB/T17885.
Tíopáil | tréan | ||||||
Rátáil a | 16 | 20 | 25 | 32 | 40 | 63 | 100 |
Áiseanna | Tá | ||||||
BcTSindication cónaitheach | Tá | ||||||
BACTC Rialú cúnta ag buí Cipíní |
Tá |
Tíopáil | Leithead i 9mm modúl |
||||
1p | Rátáil (LN) AC-7A |
Rátáil (LN) AC-7A |
Smacht
voltas (VAC) (50Hz) |
Lionsa | |
![]() |
16a | 6a | 24 | 1No | 2 |
20a | 7a | 110 | 1NC | ||
25a | 9A | 230 | |||
2p | |||||
![]() |
16a | 6a | 24 | 2No | 2 |
20a | 7a | 110 | 1NO+1NC | ||
25a | 9A | 230 | 2NC | ||
32a | 12a | 24 | 2No | 4 | |
40a | 18a | 110 | 1NO+1NC | ||
63A | 25a | 230 | 2NC | ||
100a | _ | 24 | 6 | ||
110 | 2No | ||||
230 | |||||
3p | |||||
![]() |

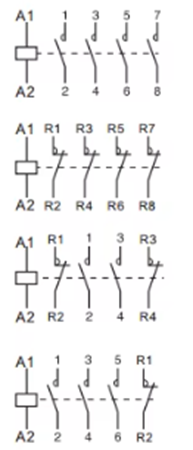

16a | 6a | 24 | 3NO | 4 |
20a | 7a | 110 | 3nc | ||
25a | 9A | 230 | |||
32a | 12a | 24 | 3NO | 6 | |
40a | 18a | 110 | 3nc | ||
63A | 25a | 230 | |||
4p | |||||
![]() |
16a | 6a | 24 | 4no | 4 |
20a | 7a | 110 | 4NC | ||
25a | 9A | 230 | 2NO+2NC 3NO+1NC |
||
32a | 12a | 24 | 4no | 6 | |
40a | 18a | 110 | 4NC | ||
63A | 25a | 230 | 2NO+2NC 3NO+1NC |
||
100a | _ | 24 | 4no | 12 | |
110 | |||||
230 |
Is iondúil go mbíonn na codanna seo a leanas i gconraitheoir AC Teaghlaigh:
Córas teagmhála: lena n -áirítear príomh -theagmhálacha agus teagmhálacha cúnta. Úsáidtear an príomh -theagmháil chun an príomhchiorcad a chasadh agus a bhriseadh, a bhfuil sruth rátáil níos mó aige de ghnáth; Úsáidtear an teagmháil chúnta chun an ciorcad rialaithe a chasadh agus a bhriseadh, a bhfuil sruth níos lú aige.
Córas Leictreamaighnéadach: Is éard atá ann ná croílár iarainn, armature agus corna. Nuair a dhéantar an corna a fhuinnmhiú, gineann an croí réimse maighnéadach a mheallann an t -armature agus a dhúnann na teagmhálacha; Nuair a dhéantar an corna a dhífhuinnmhiú, imíonn an réimse maighnéadach, scaoiltear an t-armature agus déantar na teagmhálacha a bhriseadh.
Gléas múchta stua: Úsáidte chun an stua a mhúchadh nuair a bhíonn na teagmhálacha dícheangailte, rud a chuireann cosc ar an stua damáiste a dhéanamh do na teagmhálacha.
Shell agus Accessories: Úsáidtear an bhlaosc chun na comhpháirteanna inmheánacha a chosaint ó thionchar na timpeallachta seachtraí; I measc na ngabhálais tá lúibíní gléasta, críochfoirt, etc., a úsáidtear chun suiteáil agus sreangú an chonraitheora a bhaint amach.
Tá prionsabal oibre na dteagmhálaithe tí bunaithe ar phrionsabal an ionduchtaithe leictreamaighnéadaigh. Nuair a dhéantar an corna a fhuinnmhiú, gineann an croí iarainn réimse maighnéadach a mheallann an t -armature agus a dhúnann na teagmhálacha; Nuair a dhéantar an corna a dhífhuinnmhiú, imíonn an réimse maighnéadach, scaoiltear an t-armature agus déantar na teagmhálacha a dhícheangal. Trí fhuinneamh agus dí-fhuinnmhiú an chorna a rialú, is féidir cianrialtán agus cosaint ciorcaid tí a bhaint amach.
I measc na bpríomhpharaiméadair theicniúla de theagmhálaithe Teaghlaigh tá voltas rátáilte, sruth rátáilte, minicíocht rátáilte, cumas a nascadh agus a bhriseadh agus mar sin de. Ba chóir roghnú na bparaiméadar seo a chinneadh de réir staid iarbhír an chiorcaid tí chun gnáthoibriú agus úsáid shábháilte an chonraitheora a chinntiú.
Voltas Rátáilte: Tagraíonn sé don leibhéal voltais nuair a oibríonn an conraitheoir de ghnáth.
Reatha Rátáilte: Tagraíonn sé don uasmhéid sruth is féidir leis an gconraitheoir a sheasamh ar feadh i bhfad faoin voltas rátáilte.
Minicíocht rátáilte: Minicíocht an tsoláthair cumhachta nuair a oibríonn an conraitheoir de ghnáth.
Cumas a nascadh agus a bhriseadh: An t -uasmhéid sruth is féidir leis an gconraitheoir a nascadh agus a bhriseadh go hiontaofa faoi na coinníollacha sonraithe.
