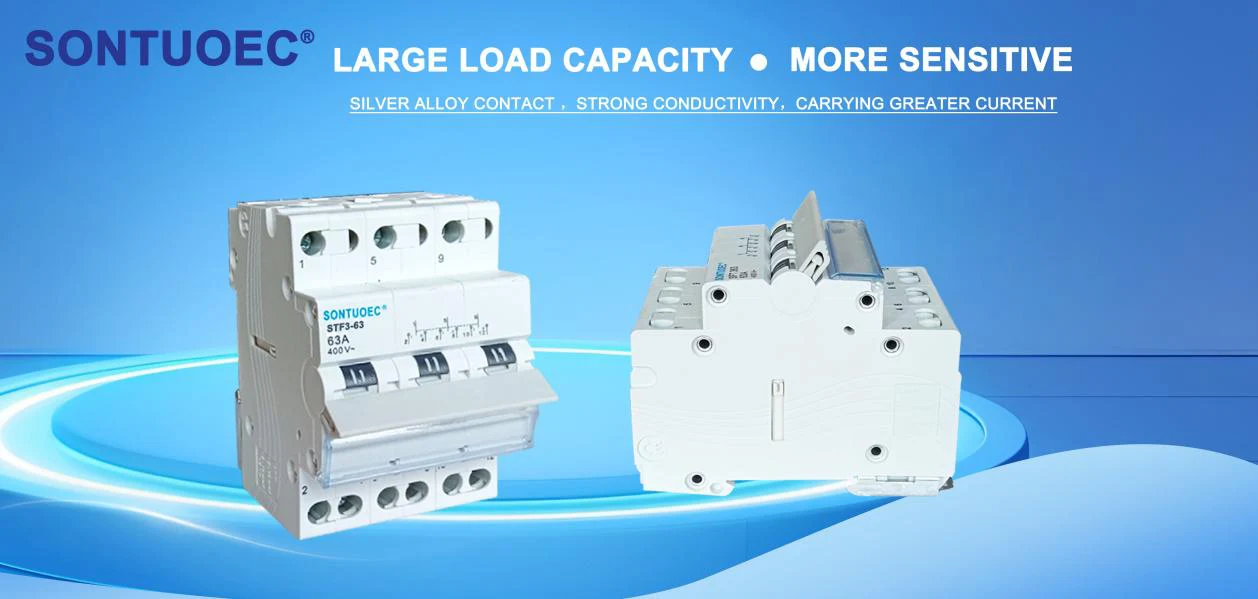

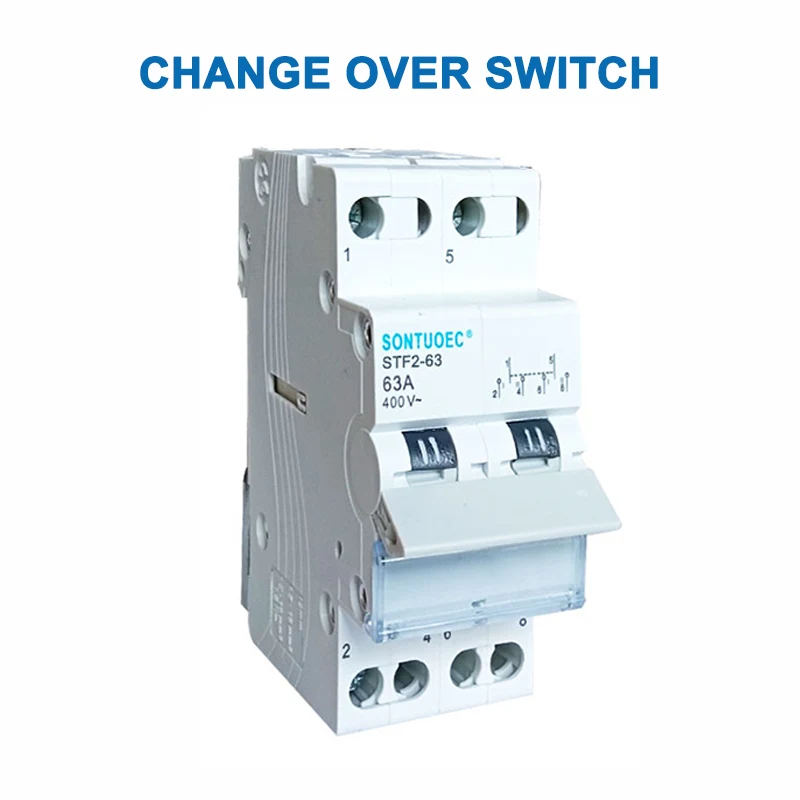

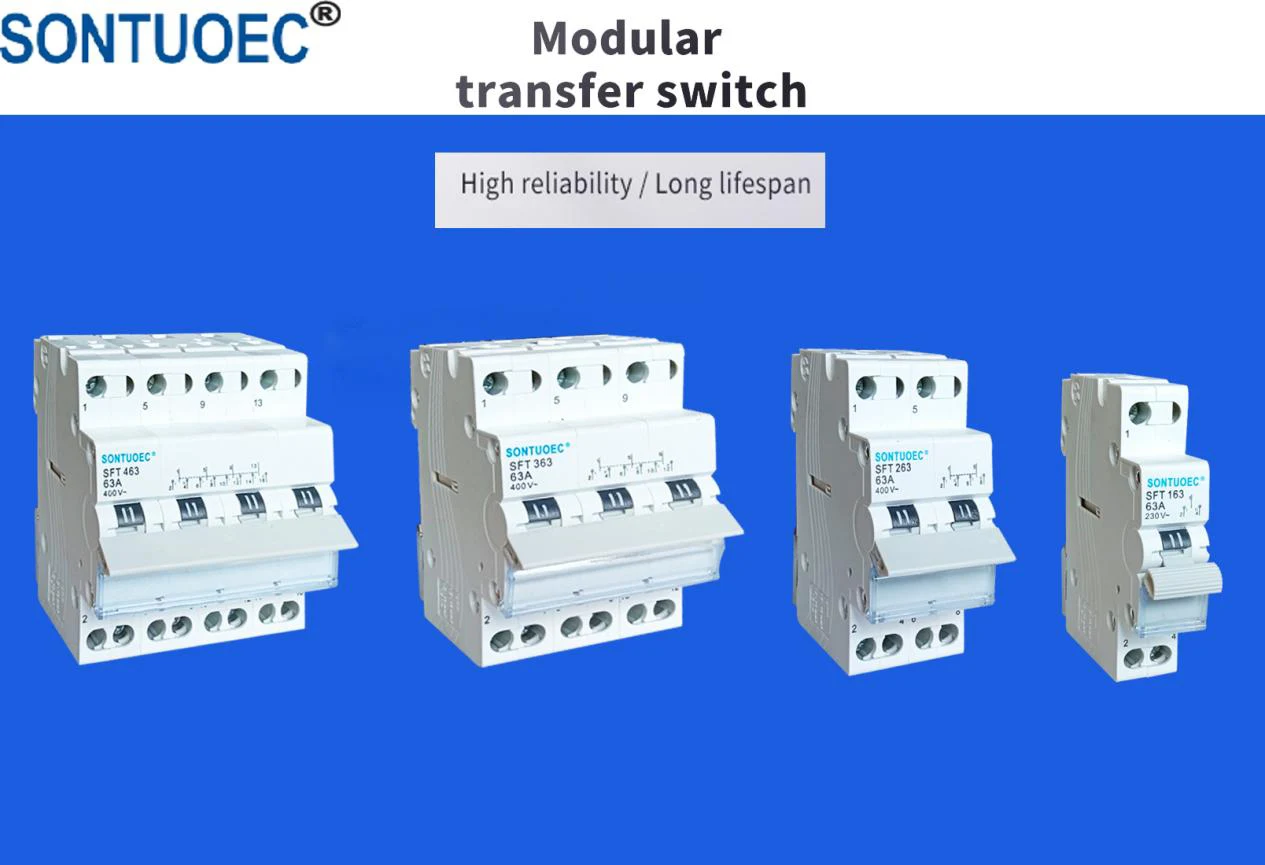

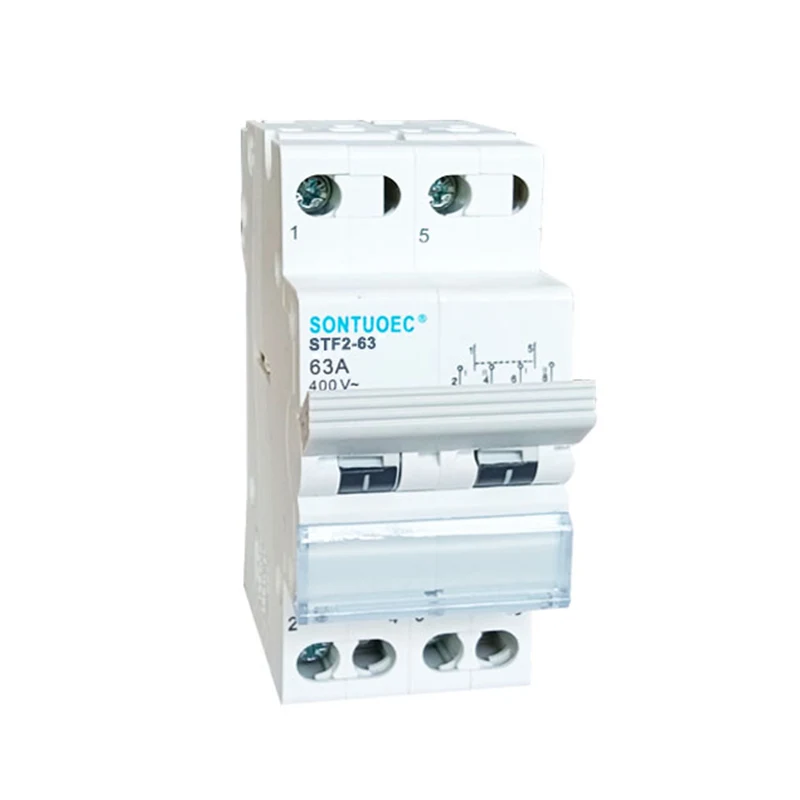

Is é an t -athrú láimhe thar lasc ná lasc le dhá phost nó níos mó is féidir a oibriú de láimh chun stádas nasctha ciorcaid a athrú. Is iondúil go n -úsáidtear é in iarratais ina gcaithfear cosáin chiorcaid éagsúla a roghnú, amhail athrú cumhachta cúltaca, tús trealaimh agus rialú stoptha, srl.
Mír |
SFT2-63 |
Sruth oibre rátáilte |
16,20,25,32,40,63A |
Cuach |
1p, 2p, 3p, 4p |
Voltas oibre rátáilte |
230/400V |
Voltas a rialú |
AC230V/380V |
Voltas inslithe rátáilte |
AC690V |
Am aistrithe |
≤2s |
Minicíocht |
50/60Hz |
Samhail oibriúcháin |
Lámhleabhar (I-O-II) |
Leibhéal ATS |
Ceitice |
Saol meicniúil |
10000 uair |
Saol leictreach |
5000 uair |
Prionsabal na hoibríochta
Tá prionsabal oibre lasc aisiompaithe láimhe réasúnta simplí. Tá sraith amháin nó níos mó de theagmhálacha ann atá ceangailte le ciorcaid éagsúla i suíomhanna éagsúla. Nuair a oibrítear an láimhseáil nó an knob, bogann na teagmhálacha leis, rud a athraíonn staid an chlúdais chiorcaid.
Tá lasca aisiompaithe láimhe ar fáil i réimse cineálacha agus cumraíochtaí, tá na nithe seo a leanas coitianta:
Lasca aon chuaille, aon chaite (SPST): Níl ach teagmháil amháin agat chun ciorcad a nascadh nó a dhícheangal.
Lasca cuaille aon-chaite (SPDT): Bíodh teagmháil choiteann amháin agat agus dhá theagmháil roghnacha ar féidir iad a aistriú de láimh go dtí dhá chiorcad éagsúla.
Lasca cuaille dúbailte, lasca dúbailte (DPDT): Bíodh dhá lasca neamhspleách aon chuaille, dúbailte ann ar féidir leo dhá chiorcad a athrú ag an am céanna.
Ina theannta sin, is féidir lasca aisiompaithe láimhe a chatagóiriú de réir paraiméadair amhail modh suiteála, voltas reatha agus voltais rátáilte.
Úsáidtear lasca aisiompaithe láimhe go forleathan i gcásanna éagsúla ina bhfuil gá le lascadh ciorcaid láimhe, mar shampla:
Aistriú Cumhachta Fuireachais: I gcórais chumhachta, nuair a theipeann ar an bpríomhsholáthar cumhachta, is féidir an lasc aisiompaithe láimhe a úsáid chun aistriú chuig an soláthar cumhachta fuireachas chun oibriú leanúnach an trealaimh a chinntiú.
Trealamh Tosaigh agus Stop Rialú: I gcórais rialaithe uathoibrithe tionsclaíocha, úsáidtear lasca aisiompaithe láimhe go coitianta chun tús a chur le trealamh agus le rialú stad.
Tástáil agus dífhabhtaithe ciorcaid: Le linn tástála agus dífhabhtaithe ciorcaid, is féidir lasca aisiompaithe láimhe a úsáid chun cosáin chiorcaid éagsúla a roghnú le haghaidh tástála agus anailíse.
