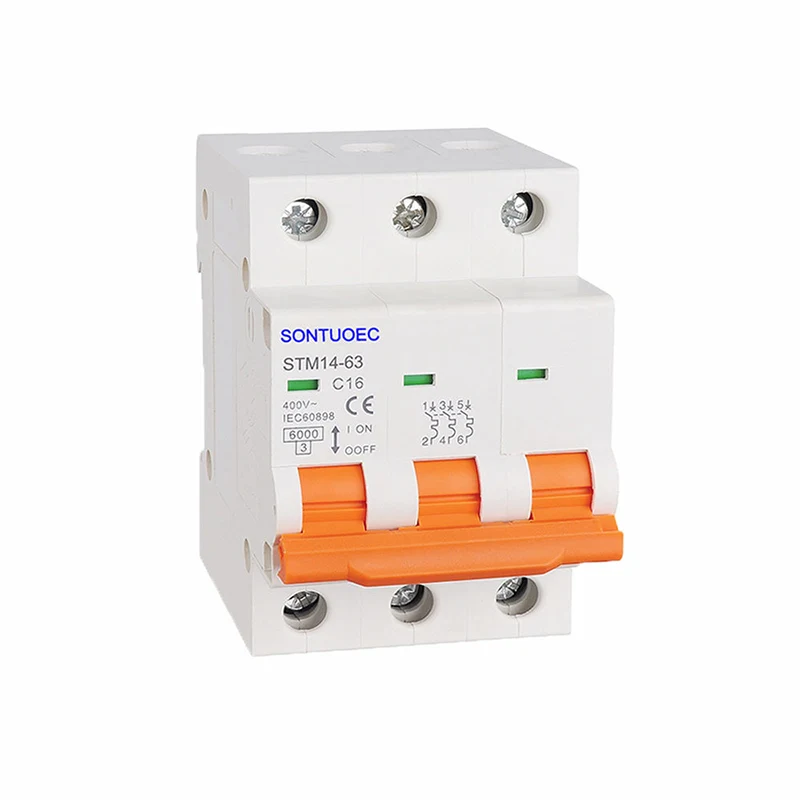

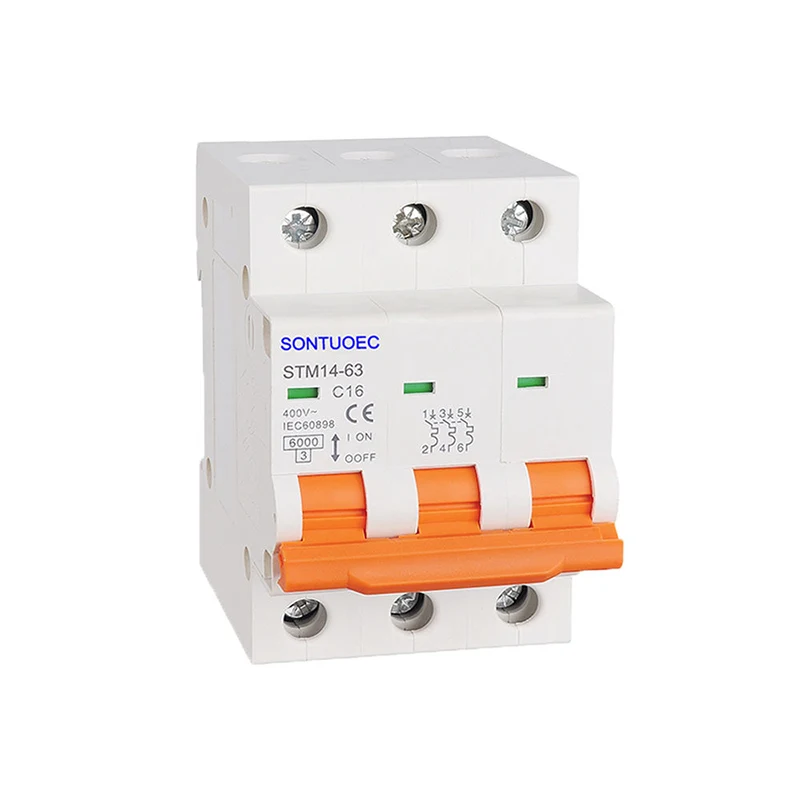

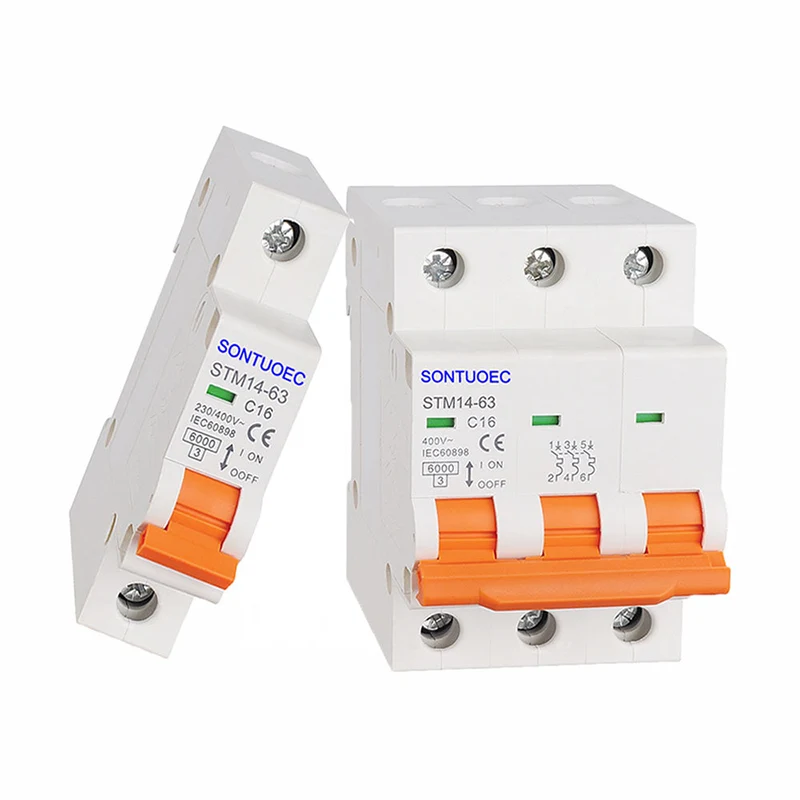

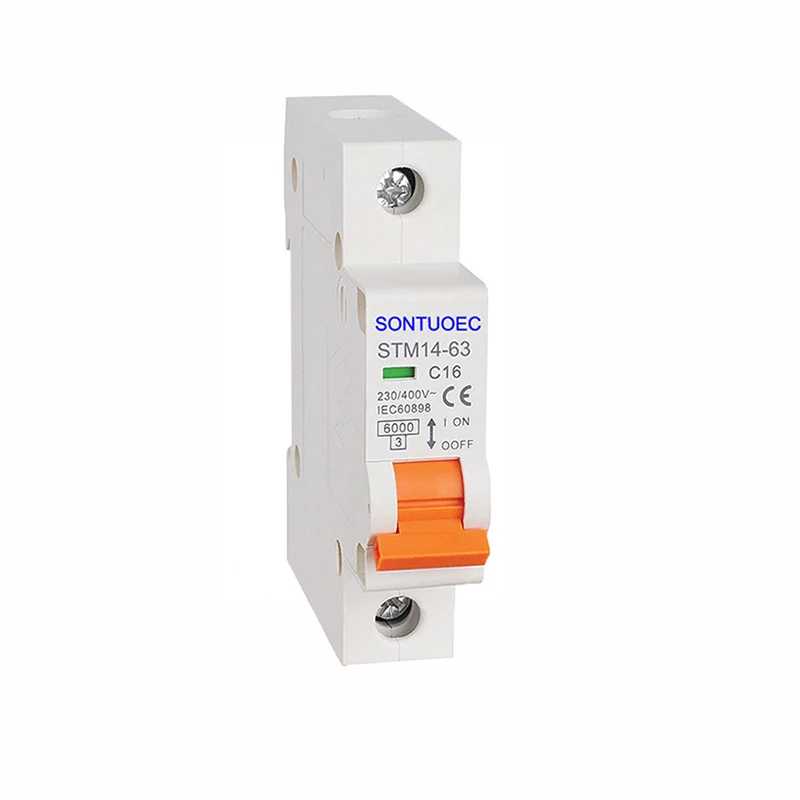

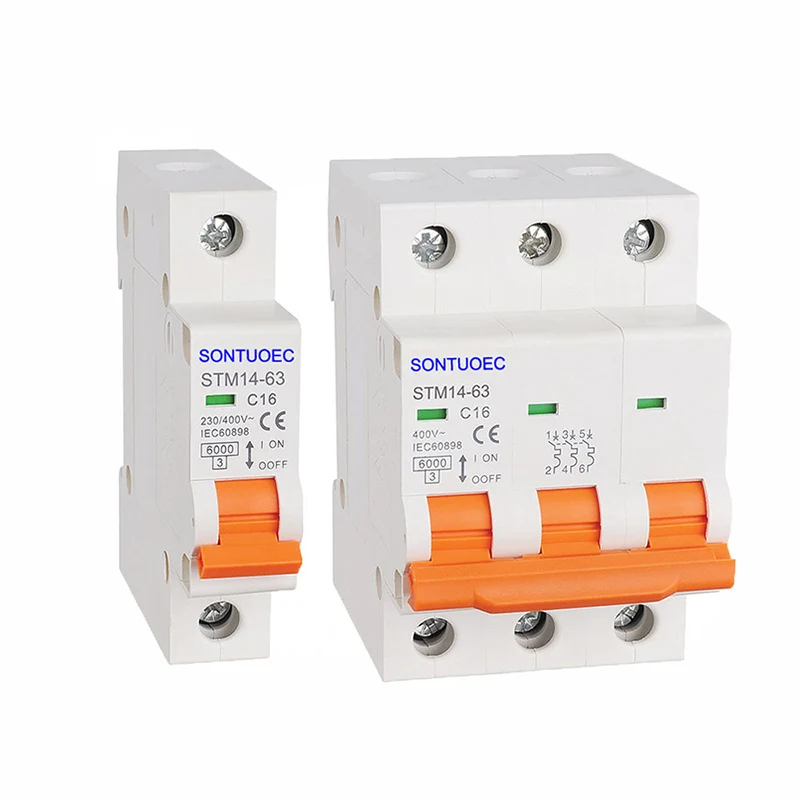

Is lasc leictreach a fheidhmítear go huathoibríoch é an breaker mionchiorcad Mini MCB atá deartha chun ciorcaid leictreacha a chosaint ó dhamáiste de bharr ró -ualaí nó ciorcaid ghearra. Tá sé in ann sruth reatha a athrú, a iompar agus a bhriseadh faoi ghnáthchoinníollacha ciorcaid, chomh maith le hathrú a dhéanamh, ag iompar ar feadh tréimhse áirithe ama agus ag briseadh sruth faoi choinníollacha ciorcaid neamhghnácha sonraithe.
Múnla |
STM14-63 |
Caighdeánach |
IEC60898-1 |
Cuach |
1p, 2p, 3p, 4p |
Cuar tripping |
B, C, D. |
Cumas gearr-chiorcaid rátáilte (ICN) |
3ka, 4.5ka, 6ka |
Reatha Rátáilte (IN) |
1,2,4,610,16,20,25,32,40,50,63A |
Voltas Rátáilte (UN) |
AC230 (240)/400 (415) v |
Eisiúintí Maighnéadacha |
B Cuar: Idir 3in agus 5 i C Cuar: Idir 5in agus 10in D Cuar: Idir 10in agus 14in |
Seasmhacht leictrea-mheicniúil |
Níos mó ná 6000 timthriall |
Méid beag: Is é an tréith bheag agus an meáchan éadrom, atá éasca a shuiteáil agus a úsáid.
Oibriú iontaofa: Tá a struchtúr agus a ábhair inmheánacha deartha go maith chun a chinntiú go ndéantar an soláthar cumhachta a ghearradh amach go tapa nuair a bhíonn ró-ualach nó ciorcad gearr sa chiorcad chun trealamh leictreach agus sábháilteacht phearsanta a chosaint.
Úsáidtear go forleathan é: Úsáidtear go forleathan é i bhfoirgnimh chónaithe, tráchtála agus áiseanna tionsclaíocha mar an fearas cosanta teirminéil is coitianta i bhfeistí dáilte teirminéil leictreach a thógáil.
Oibríonn an mion MCB ar phrionsabal na cosanta gearr-chiorcaid agus ró-ualaigh trí mhonatóireacht a dhéanamh ar an sruth. Nuair a tharlaíonn locht gearr-chiorcaid i gciorcad, dícheanglóidh an MCB an ciorcad láithreach chun cosc a chur ar shruth iomarcach ó theagmhais tine agus sábháilteachta eile a chruthú. Nuair a bhíonn ró -ualach sa chiorcad, cuirfidh an MCB moill ar an gciorcad a dhícheangal ar feadh tréimhse áirithe ama chun trealamh leictreach a chosaint ó dhamáiste. Ina theannta sin, tá feidhm chosanta ró-voltais ag roinnt MCBanna MES a laghdaíonn an ciorcad nuair a bhíonn an voltas neamhghnách (ró-ard) chun damáiste do threalamh leictreach a chosc.
Tá mion -MCBanna ar fáil i gcineálacha éagsúla chun riachtanais na gcóras leictreach éagsúla a chomhlíonadh. I measc na gcineálacha coitianta tá:
Caighdeán: De ghnáth a úsáidtear i bhfoirgnimh chónaitheacha agus tráchtála le paraiméadair amhail raon reatha rátáilte, voltas rátáilte, cumas dícheangail ghearrchiorcaid agus líon na bpoll.
Scoite amach: is féidir leis an bhfoinse cumhachta agus an t -ualach cumhachta a leithlisiú go hiomlán chun córais leictreacha a chothabháil go sábháilte.
Cineál ciorcaid deighilte: Laistigh den raon reatha rátáilte, is féidir feidhm dícheangailte an MCB a athrú chun staid fhuinnmhithe an chiorcaid a choinneáil.
Cineál reatha iarmharach: ar a dtugtar lasca cosanta sceite freisin, tá siad in ann lochtanna sceite a bhrath i gciorcaid agus an soláthar cumhachta a ghearradh go huathoibríoch.
Cineál cosanta ró -ualaigh: atá in ann cumhacht iomarcach reatha a bhrath agus cumhacht a ghearradh as chun trealamh agus sreanga leictreacha a chosaint.
Cineál Ilfheidhm: Comhtháthaíonn sé feidhmeanna éagsúla, amhail cosaint ró-ualaigh, cosaint ghearrchiorcaid, agus cosaint sceite.
Cineál Rialaithe: Ceadaíonn sé don oibreoir an ciorcad a oscailt nó a dhúnadh de láimh le haghaidh rialú trealaimh leictreachais.
Nuair a roghnaítear mion -MCBanna, ní mór tosca amhail voltas rátáilte, sruth rátáilte, cumas briste, tréithe oibriúcháin agus dálaí comhshaoil a bhreithniú. Tá sé riachtanach freisin an cineál cuí MCB a roghnú de réir na gceanglas ciorcaid agus ualaigh ar leith.
