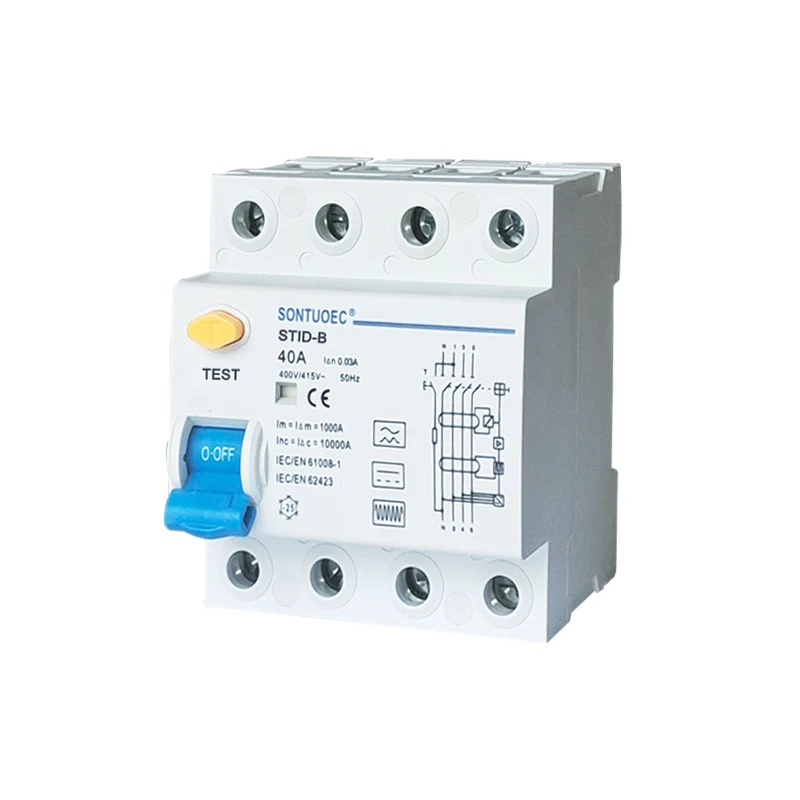

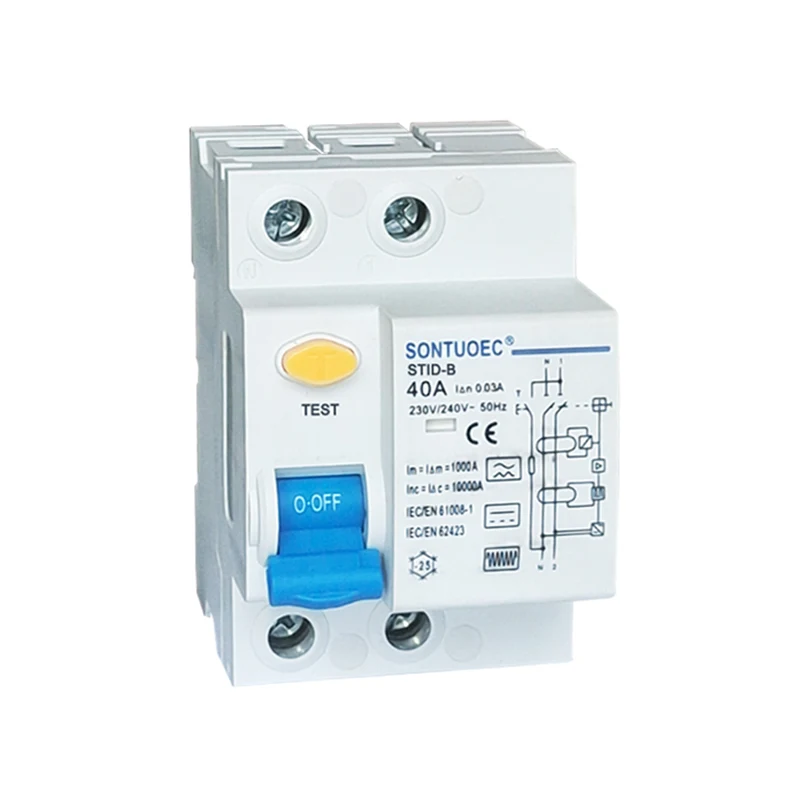

RCCB B samhail Ciorcad Ciorcaid Reatha RCCB B.

RCCB B Cosnaíonn breaker ciorcaid reatha iarmharach RCCB B i gcás locht reatha atá ann faoi láthair ar líonra trí chéim. Is iondúil go n-úsáidtear é i réimse an stáisiúin athluchtaithe, gaireas leighis agus ionstraimí, rialaitheoirí agus tiomántáin luais athraitheacha, muirir fuidrimh agus inbhéartaithe (DC) ... STID-B a chomhlánaíonn le IEC/EN61008-1 agus IEC/EN623 Caighdeán.

Mionsamhail:STID-B

Seol Fiosrúchán

Cur síos ar an Táirge

Leictreach Príomhscannán	Caighdeánach		IEC/EN62423 & IEC/EN61008-1
	Clóscríobh (Foirm Tonn den Sceite an Domhain braite)		B
	Reatha rátáilte i	A	25,40,63
	Cuales	P	1p+n, 3p+n
	Voltas Rátáilte UE	V	IP+N: 230/240V; 3p+N: 400/415V
	Íogaireacht rátáilte i n	A	0.03,0.1,0.3
	UI Voltais Inslithe	V	500
	Déanta iarmharach rátáilte agus	A	500 (i = 25a/40a)
	Cumas Breaking I M	A	630 (i = 63a)
	Sruth ciorcaid ghearr i c	A	10000
	Fiús SCPD	A	10000
	Am briseadh faoi i n	s	≤0.1
	Minicíocht Rátáilte	Hz	50
	Impulse rátáilte a sheasamh voltas (1.2/5.0) UIMP	V	4000
Meicníocht bheith ann	Voltas tástála tréleictreach ag Ind. Fred. le haghaidh 1min	KV	2.5
	Céim truaillithe		2
	Saol leictreach		2000
	Mechanicai iife		10000
	Táscaire reatha locht		Tá
	An chéim chosanta		IP20
	Teocht chomhthimpeallach (leis an meán laethúil 35)	ºC	-40 ~+55ºC
	Teocht stórála	ºC	-40 ~+70ºC

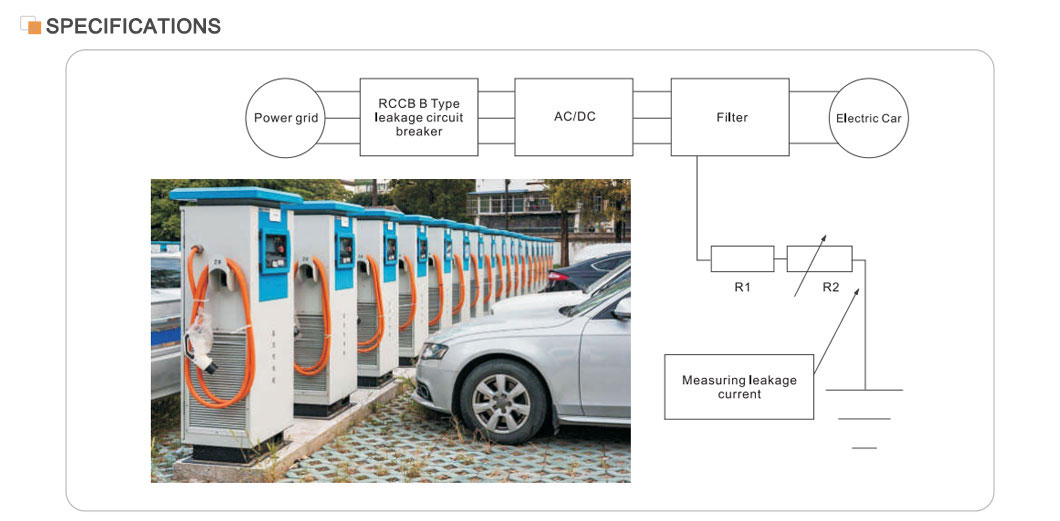

STID-B RCCB B Tá breaker ciorcad reatha iarmharach oiriúnach do chineál A agus tá sé oiriúnach freisin chun sruthanna iarmharacha DC a smúchadh, sruthanna iarmharacha DC a d'fhéadfadh teacht chun cinn ó chiorcaid choigeartaithe agus sruthanna iarmharacha ardmhinicíochta AC. Soláthraíonn sé cosaint i gcás sruthanna lochtanna leanúnacha i líonraí trí chéim. Úsáidtear STID-B go coitianta i réimsí na stáisiún muirir, trealamh leighis agus ionstraimí, rialaitheoirí agus tiomántáin luais athraitheacha, luchtairí ceallraí agus inbhéartaithe (DC). Comhlíonann STID-B caighdeáin IEC/EN61008 agus IEC/EN62423.

Príomhghnéithe

Reatha Rátáilte: 40A, atá oiriúnach do chórais leictreacha reatha níos mó.

Cosaint sceite: Le híogaireacht agus cruinneas ard, is féidir leis an sruth sceite a bhrath agus an soláthar cumhachta a ghearradh i dtréimhse an -ghearr.

Feidhmíocht Sábháilteachta: Cloíonn sé le caighdeáin idirnáisiúnta ar nós IEC/EN61008.1 agus GB16916.1, ag cinntiú sábháilteacht agus iontaofacht an táirge.

Scóip an iarratais: a úsáidtear go forleathan i bhfoirgnimh thionsclaíocha, tráchtála, ard-ardú agus sibhialta chun cosaint chuimsitheach a sholáthar don chóras leictreach.

Prionsabal na hoibríochta

Múnla RCCB B Tá breaker ciorcaid reatha bunaithe ar an gclaochladán reatha seicheamh nialais. Téann gach céim stiúrtha trí chlaochladán reatha seicheamh nialasach, a bhfuil an taobh tánaisteach ceangailte le coimeád leictreamaighnéadach. Faoi ghnáthchoinníollacha, is é nialas suim veicteoir na sruthanna céime tríd an gclaochladán reatha nialais, mar sin is é nialas an flosc tríd an gclaochladán, is é an voltas aschuir thánaistigh náid freisin, agus ní fheidhmeoidh an breaker ciorcaid. Mar sin féin, nuair a mhéadaíonn agus a spreagann an sruth sceite an voltas aschuir tánaisteach chun fás go leibhéal áirithe, gníomhaíonn an scaoileadh leictreamaighnéadach, ag tiomáint na meicníochta oibriúcháin chun gníomhú agus dícheangal na teagmhálacha a bhaineann leis an soláthar cumhachta, rud a fhágann go bhfuil cosaint sceite á bhaint amach.

Roghnú agus suiteáil

Roghnú: Nuair a roghnaítear RCCB, ba cheart machnamh a dhéanamh ar pharaiméadair amhail an voltas rátáilte, an sruth rátáilte reatha, an t -am gníomhaíochta sceite agus an t -am gníomhaíochta den chóras leictreach. Tá sé riachtanach freisin RCCB oiriúnach a roghnú de réir an chineáil cosanta a theastaíonn (m.sh. cosaint dhíreach teagmhála nó cosaint teagmhála indíreach).

Suiteáil: Ba chóir an RCCB a shuiteáil ag deireadh an chórais leictrigh nó ar líne brainse chun cosaint iomlán an chórais leictrigh iomláin nó líne bhrainse ar leith a chinntiú. Le linn na suiteála, ba cheart na caighdeáin agus na cóid ábhartha a bhreathnú go docht chun nasc ceart agus oibriú iontaofa an RCCB a chinntiú.
