Tá prionsabal oibriúcháin an breaker sábháilteachta MCCB 3P bunaithe ar theaglaim truicir mhaighnéadach agus freagróir teirmeach. Nuair a tharlaíonn ró-ualach nó ciorcad gearr i gciorcad, méadóidh an sruth go mór, agus tuigeann an truicir mhaighnéadach an neamhghnácha seo agus gearrfaidh sé an ciorcad go tapa. Idir an dá linn, aimsíonn an freagróir teirmeach athruithe teochta sa chiorcad agus spreagann sé an MCCB chun an ciorcad a ghearradh amach nuair a sháraíonn an teocht an luach socraithe, rud a chuireann cosc go héifeachtach ar dhamáiste trealaimh agus ar thimpistí dóiteáin.

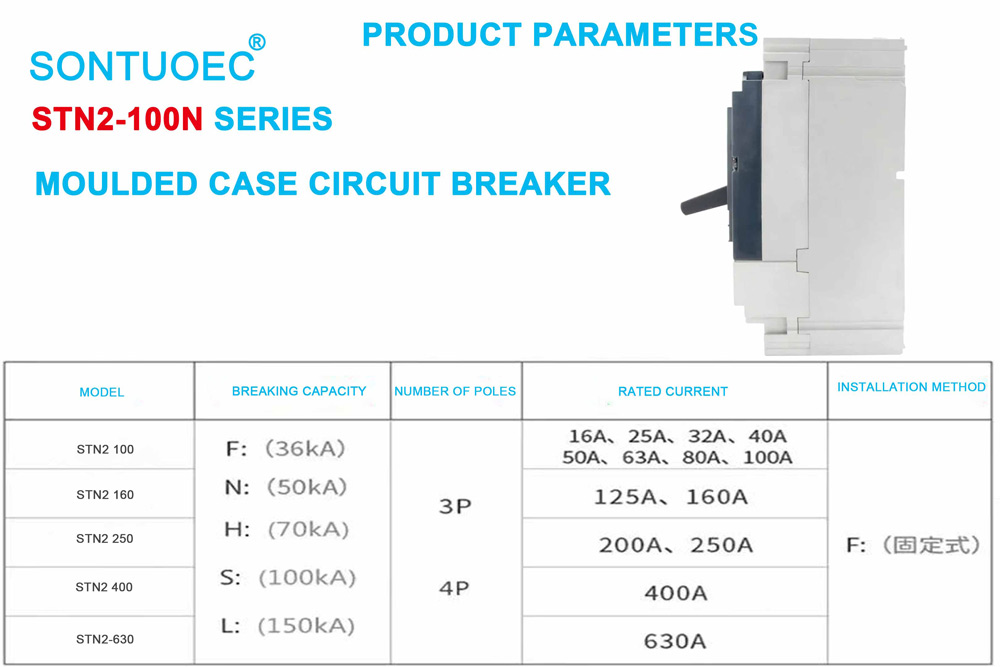

Sonraíochtaí Sonraíochtaí |
STN2-100 |
STN2-160 |
Stn2-250 |
STN2-400 |
STN2-630 |
|||||||||||||||
Fráma reatha (a) |
100 |
160 |
250 |
400 |
630 |
|||||||||||||||
Líon na Polannaigh |
3 |
4 |
3 |
4 |
3 |
4 |
3 |
4 |
3 |
4 |
||||||||||
Cumas briste deiridh (ICU, ka) |
F |
N |
H |
F |
N |
H |
F |
N |
H |
F |
N |
H |
F |
N |
H |
|||||
AC220 / 240V (Ó) |
85 |
90 |
100 |
85 |
90 |
100 |
85 |
90 |
100 |
40 |
85 |
100 |
40 |
85 |
100 |
|||||
AC380/415V (KA) |
36 |
50 |
70 |
36 |
50 |
70 |
36 |
50 |
70 |
36 |
50 |
70 |
36 |
50 |
70 |
|||||
Voltas inslithe rátáilte |
AC800V |
|||||||||||||||||||
Voltas oibre rátáilte |
AC690V |
|||||||||||||||||||
Reatha rátáilte, tripping teirmeach, Tmd, a |
63, 80, 100 |
80, 100, 125, 160 |
125, 160, 200, 250 |
- |
- |
|||||||||||||||
Reatha rátáilte, leictreonach Tripping, mic, a |
40, 100 |
40, 100, 160 |
100, 160, 250 |
250, 400 |
250, 400, 630 |
|||||||||||||||
Locht cúnta, foláireamh, locht Gabh gabhálais |
Nó/sd/sde/sdx |
|||||||||||||||||||
Shunt & faoi chorna voltais |
Mx/mn |
|||||||||||||||||||
Saol meicniúil |
50000 |
40000 |
20000 |
15000 |
15000 |
|||||||||||||||
Saol leictrí |
30000 |
20000 |
10000 |
6000 |
4000 |
Léiríonn an breaker sábháilteachta MCCB 3P/4P an prionsabal teorannaithe reatha agus an teicneolaíocht déantúsaíochta is déanaí, arb é is sainairíonna struchtúir dhlúth, modúlú iomlán, briseadh ard, agus nialas. Tá ró-ualach, ciorcad gearr agus cosanta cosanta ciorcaid feistithe le ciorcad, chun an trealamh ciorcaid agus soláthair cumhachta a chosaint ó dhamáiste.
Dearadh Bipolar: Tá dearadh bipolar ag MCCB 3P/4P, rud a chiallaíonn gur féidir leis sreanga nialais agus dóiteáin a rialú ag an am céanna, ag cinntiú sábháilteacht agus cobhsaíocht an chiorcaid.
Beachtas ard: Le feidhm bhrath reatha beachtais ard, is féidir leis an staid locht sa chiorcad a chinneadh go cruinn agus an ciorcad a ghearradh in am.
Iontaofacht ard: Déanta le hardteicneolaíocht agus ábhair, tá ard -iontaofacht agus cobhsaíocht aici, agus is féidir leis oibriú de ghnáth i dtimpeallachtaí géara éagsúla.
Éasca le suiteáil agus le cothabháil: Dearadh réasúnach, éasca le suiteáil, agus ag an am céanna éasca a chothabháil agus a athsholáthar, ag laghdú costais oibriúcháin agus cothabhála an úsáideora.
Caighdeáin Idirnáisiúnta
IEC60947-1: Rialacha Ginearálta
IEC60947-2: Briseoirí Cuarda
IEC60947-4: Teagmhálaithe agus Tosaitheoirí Mótair;
IEC60947-5.1: feistí breaker ciorcaid rialaithe agus eilimintí lasctha; Comhpháirteanna rialaithe uathoibríocha.
Caighdeáin Náisiúnta
GB14048.1: Rialacha Ginearálta
GB14048.2: Breaker Cuarda
