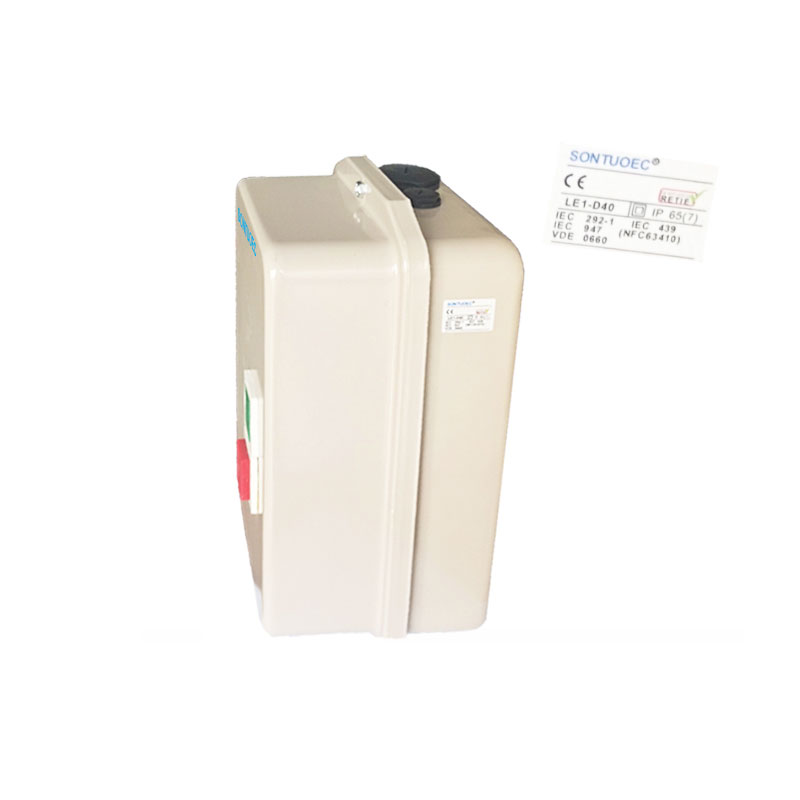

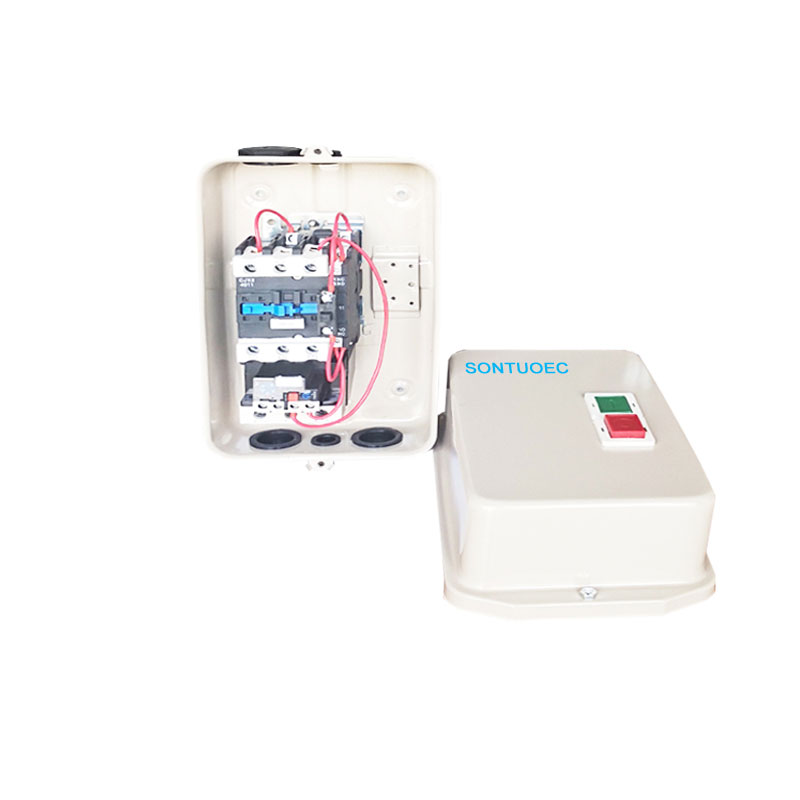

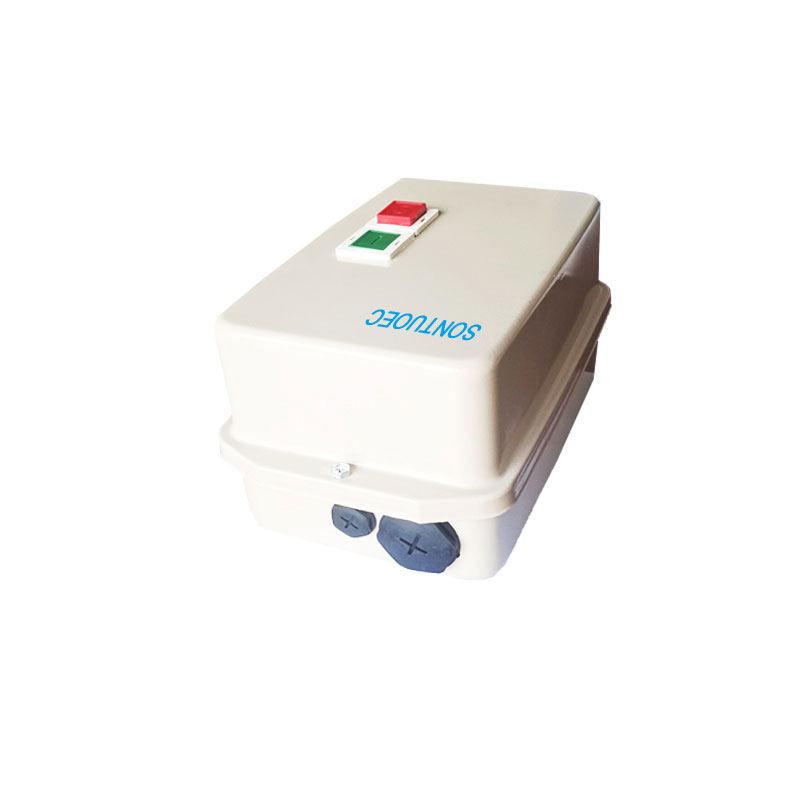

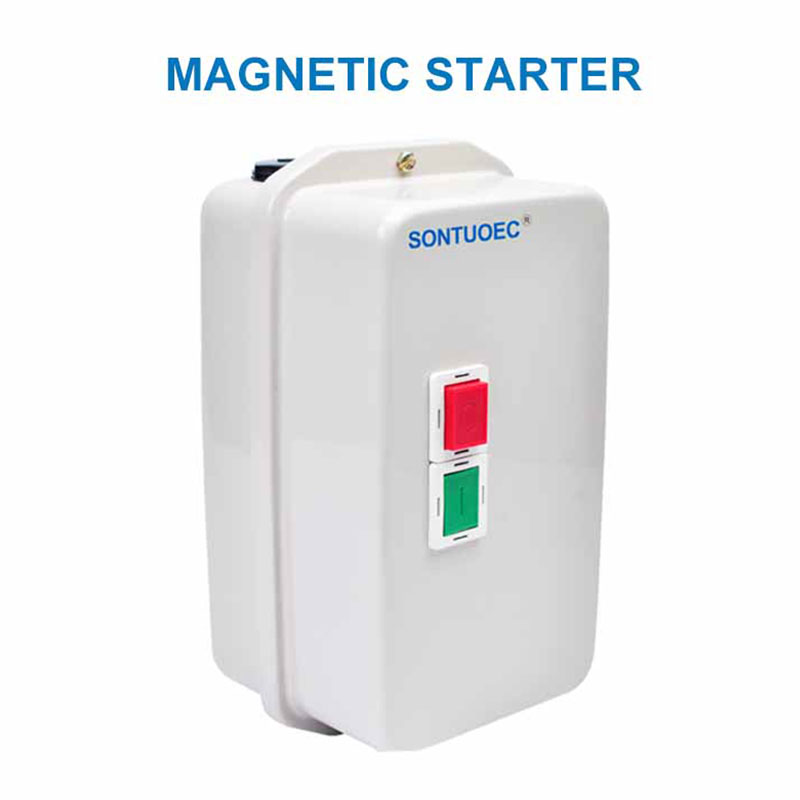

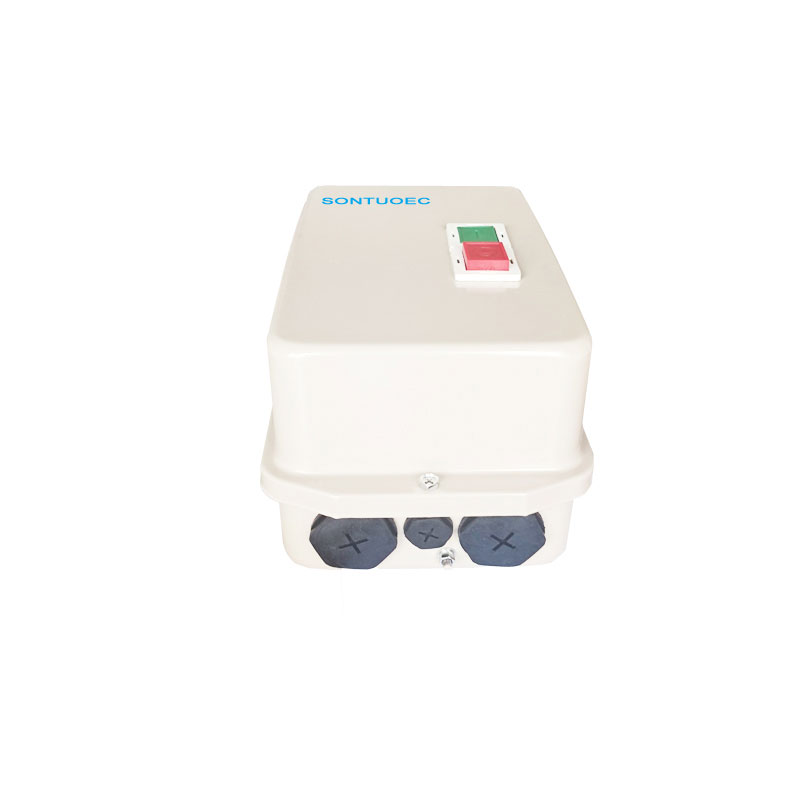

Sraith-D Sraith-D Is gléas rialaithe leictreach é tosaithe maighnéadach a fheidhmíonn tús agus stopadh mótair leictreach trí fhórsa leictreamaighnéadach. Is iondúil go mbíonn corna leictreamaighnéadach ann a tháirgeann, nuair a fhuinnmhítear é, réimse maighnéadach a mheallann gluaiseacht croí iarainn, a spreagann dúnadh nó briseadh teagmhálacha chun rialú an mhótair a bhaint amach.
Mód Táirge Uimh. | Sle1-09 agus 12 | Dúbailte i SULED, TOLP429 (3) nó, F659 (4) | ||||||
Imfhálú | Sle1-18 agus 25 | Dúbailte i SULED, TOLP427 (3) nó, F5577 (4) | ||||||
Sle1-32 agus 95 | Matal, LP65 go 559 | |||||||
Rialú (2 cnaipí brúite moufited on clúdach imfhálaithe) |
Sle1-32 agus 95 | 1 Cnaipe Glas Tosaigh ‘1’, 1Red Stop/Teset Buttion “O” | ||||||
Naisc | Sle1-32 agus 95 | Cumhacht Electricol agus Rialú naisc Athfhillte |
Tíopáil | Sle1-9 | Sle1-12 | Sle1-18 | Sle1-25 | Sle1-32 | Sle1-40 | Sle1-50 | Sle1-65 | Sle1-80 | Sle1-95 | |
KW/HP (AC-3) Cumhacht Intest (AC-3) IEC60947-4 |
220V | 2.2/3 | 3/4 | 4/5.5 | 5.5/7.5 | 7.5/10 | 11/5 | 15/20 | 18.5/25 | 22/35 | 25/35 |
380V | 4/5.5 | 5.5/7.5 | 7.5/10 | 11/15 | 15/20 | 18.5/25 | 22/30 | 30/40 | 37/50 | 45/60 | |
Sruth coibhneasta (AC-3) GB14048.4 |
220V | 9 | 12 | 15 | 21 | 26 | 36 | 52 | 63 | 75 | 86 |
380V | 9 | 12 | 16 | 21 | 25 | 37 | 43 | 59 | 72 | 85 | |
Reatha Teasa Choitinn (A) | 25 | 32 | 40 | 50 | 60 | 80 | 125 | ||||
Volge Insutaled Coized (V) 660 | |||||||||||
Teagmháil Auxicary AC-15 |
Lionsa | caighdeánach | 1No | 1NO+1NC | |||||||
Reatha Choitinne (A) | 220V | 1.6 | |||||||||
380V | 0.95 | ||||||||||
Sealaíochta teirmeacha oiriúnacha | LR2D-1305/1314 (0.63 ~ 1.0/7 ~ 10) |
LR2D-1316 (9 ~ 13) |
LR2D-1321 (12 ~ 18) |
LR2D-1322 (17 ~ 25) |
LR2D-1353 (23 ~ 32) |
LR2D-3355 (30 ~ 40) |
LR2D-3359 (48 ~ 65) |
LR2D-3361 (55 ~ 70) |
LR2D-3363 (63 ~ 80) |
LR2D-3365 (80 ~ 93) |
|
Rátáil imfhálaithe | LP65 |
Prionsabal na hoibríochta
Tá prionsabal oibre an tsraith maighnéadach SLE1-D bunaithe ar idirghníomhaíocht ionduchtaithe leictreamaighnéadaigh agus fórsa leictreamaighnéadach. Nuair a dhéantar an soláthar cumhachta rialaithe a fhuinnmhiú, gineann an corna leictreamaighnéadach réimse maighnéadach, a mheallann an croí iarainn chun na teagmhálacha a bhogadh agus a dhúnann, agus cuirtear cumhacht ar fáil don mhótar agus tosaíonn sé ag rith. Nuair a dhéantar an soláthar cumhachta rialaithe a dhífhuinnmhiú, imíonn an réimse maighnéadach, athraíonn an croí iarainn faoi ghníomh an earraigh, tá na teagmhálacha briste agus stopann an mótar ag rith.
Tá cineálacha éagsúla tosaitheoirí maighnéadacha SLE1-D, mar shampla tosaitheoirí maighnéadacha SLE1-D díreach (DOL) SLE1-D, tosaitheoirí Star-Delta (Star-Delta), tosaitheoirí autotransformer agus mar sin de. Tá saintréithe agus raon feidhme éagsúla ag cineálacha éagsúla tosaithe maighnéadacha SLE1-D.
1.Direct ar líne (DOL) SLE1-D tosaithe maighnéadach:
Struchtúr simplí, costas íseal.
Oiriúnach chun rialú agus stopadh a dhéanamh ar rialú mótair cumhachta beaga.
Tosaitheoir 2.Star-Delta (Star-Delta):
Trí shreangú an mhótair a athrú, tuigeann sé an cuspóir a bhaineann le voltas agus sruth a laghdú le linn tosú.
Oiriúnach do rialú mótair meánach cumhachta.
3.Autotransformer tosaithe:
Baineann sé úsáid as autotransformer chun an voltas agus an sruth a laghdú agus mótar á thosú.
Infheidhme maidir le rialú tosaithe mótair ardchumhachta.
Úsáidtear tosaitheoirí maighnéadacha SLE1-D go forleathan in iarratais thionsclaíocha agus tráchtála éagsúla amhail déantúsaíocht, tógáil, talmhaíocht agus iompar. Úsáidtear iad chun cineálacha éagsúla mótair a rialú, mar shampla mótair asynchronous trí chéim, mótair DC, etc. le haghaidh táirgeadh uathoibrithe agus cianrialtán trealaimh.
