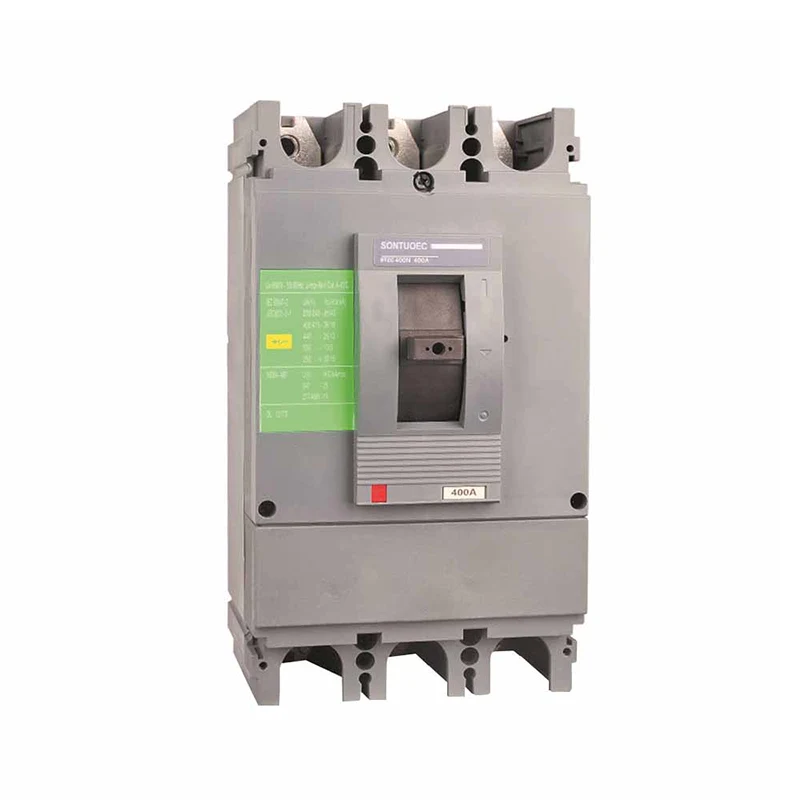

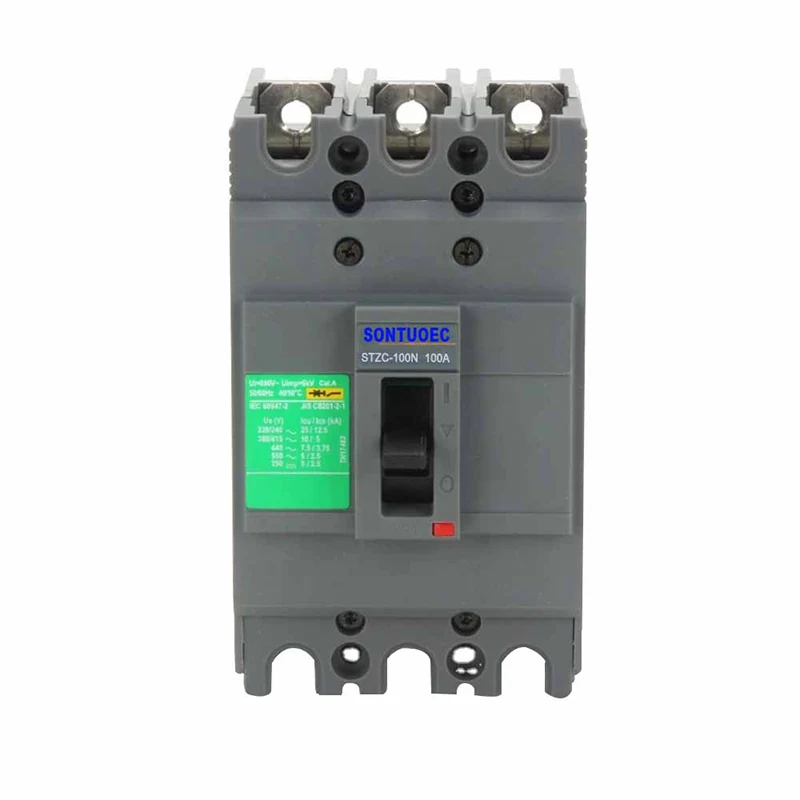

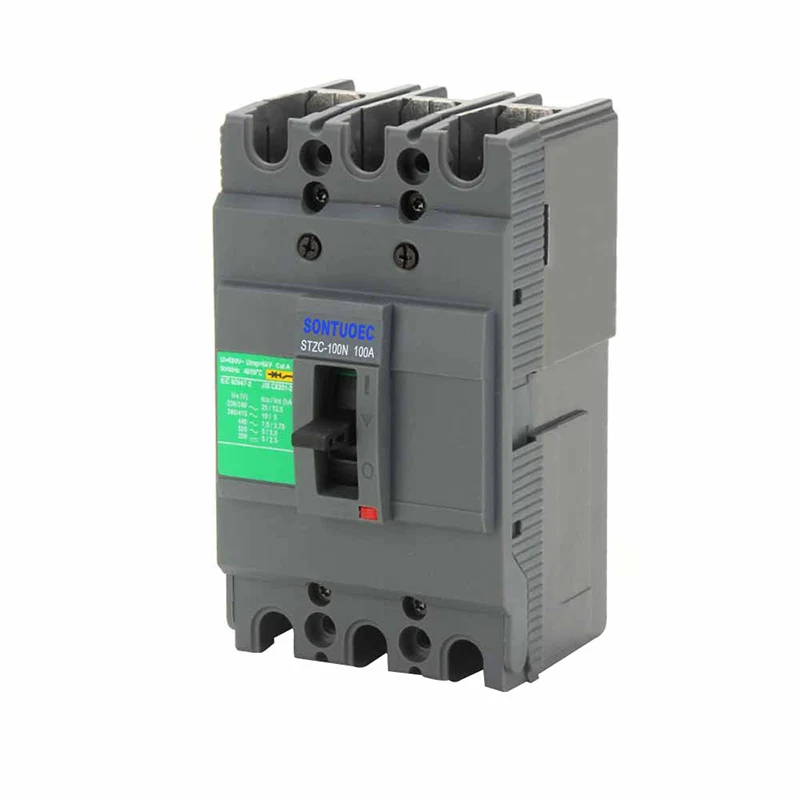

Baineann breaker ciorcad cás múnlaithe na gréine úsáid as ábhair phlaisteacha nó miotail ard-neart chun an bhlaosc a dhéanamh, agus tá príomh-chomhpháirteanna ann amhail teagmhálacha, fiúsanna agus eisiúintí leictreamaighnéadacha taobh istigh. Is féidir leis an gciorcad a ghearradh go tapa nuair a sháraíonn an sruth an luach rátáilte, rud a chuireann cosc ar an trealamh leictreach sa chóras gréine a bheith millte mar gheall ar ró -ualach nó ciorcad gearr.
Sonraíochtaí:
Tíopáil | Reatha Rátáilte (A) | Cuach | Voltas Inslithe Rátáilte (V), Chomhéadain (v) |
Voltas Rátáilte (V) UE | ICS Cumas Briseadh Shor-Circuit (KA) |
Cumas briste ciorcad shorcuit uitimate ICU (KA) | Oibríocht Saol (Times) | |||
Leictreach/meicníocht | ||||||||||
Ac | ||||||||||
STZC-100 | 16,20,25,32,40,50,63,80,100 | 3p, 4p | 690 | 220/230/240 | 13 | 25 | 1500 | 8500 | ||
400/415 | 8 | 15 | ||||||||
440 | 5 | 10 | ||||||||
550 | 3 | 5 | ||||||||
250 (DC) | 3 | 5 | ||||||||
STZC-160 | 100,125,160 | 220/230/240 | 13 | 25 | 1000 | 7000 | ||||
400/415 | 9 | 18 | ||||||||
440 | 8 | 15 | ||||||||
550 | 3 | 5 | ||||||||
250 (DC) | 3 | 5 | ||||||||
STZC-250 | 160,180,200,225,250 | 220/230/240 | 13 | 25 | 1000 | 5000 | ||||
400/415 | 9 | 18 | ||||||||
440 | 8 | 15 | ||||||||
550 | 3 | 5 | ||||||||
250 (DC) | 3 | 5 | ||||||||
STZC-400 | 250,300,315,400 | 220/230/240 | 43 | 85 | 1000 | 4000 | ||||
400/415 | 18 | 36 | ||||||||
440 | 18 | 36 | ||||||||
500 | 10 | 20 | ||||||||
550 | 8 | 15 | ||||||||
STZC-630 | 400,500,600,630 | 220/230/240 | 43 | 85 | 1000 | 4000 | ||||
400/415 | 18 | 36 | ||||||||
440 | 18 | 36 | ||||||||
500 | 10 | 20 | ||||||||
550 | 8 | 15 |
Cosaint ardfheidhmíochta: Tá cosaint ró-ualach agus gearrchiorcaid ag an mbreacán ciorcaid mhúnlaithe sa chóras gréine, ar féidir leis a chinntiú go n-oibreoidh an córas gréine go cobhsaí.
Inoiriúnaitheacht láidir: Tá an breaker ciorcaid oiriúnach do mhéideanna agus cineálacha éagsúla córas fuinnimh gréine, lena n-áirítear córais lasmuigh den eangach agus córais nasctha le greille.
Sábháilte agus iontaofa: Teicneolaíocht um Chosaint Maighnéadach Teirmeach a ghlacadh, is féidir leis an gciorcad a ghearradh go tapa nuair a tharlaíonn locht, ag cosc dóiteáin agus timpistí sábháilteachta eile.
Éasca le suiteáil agus le cothabháil: Struchtúr dlúth, éasca le suiteáil, agus dearadh cothabhála éasca a sholáthar, mar shampla teagmhálacha inbhainte srl.
Baintear úsáid as sraith SEZC-100 de MCCB i líonra dáilte AC 50/60Hz, voltas oibríochtúil rátáilte 440V agus rátáil reatha ó 15A go 630A. Úsáidtear é chun cumhacht a dháileadh agus chun ciorcad, cumhacht agus trealamh leictreach a chosaint ó ró -ualach agus damáiste ciorcaid ghearr, a fheabhsaíonn iontaofacht agus leanúnachas an tsoláthair cumhachta.
Athraíonn sonraíochtaí teicniúla do scoradáin chiorcaid mhúnlaithe na gréine córais de réir branda agus samhail, ach de ghnáth bíonn príomhpharaiméadair ar nós reatha, voltas rátáilte, agus cumas briste san áireamh. Mar shampla, d'fhéadfadh raon reatha rátáilte de 63-125A a bheith ag samhlacha áirithe de scoradáin chiorcaid agus voltas rátáilte de DC500V. Agus é ag roghnú breaker ciorcaid, ba chóir é a mheaitseáil le riachtanais iarbhír an chórais gréine.
Baintear úsáid fhorleathan as scoradáin chiorcaid mhúnlaithe na gréine i gcórais éagsúla fuinnimh gréine, lena n -áirítear:
Córas gréine lasmuigh den ghreille: soláthar cumhachta a sholáthar do cheantair nó áiteanna iargúlta nach féidir a nascadh leis an eangach.
Córas gréine atá nasctha le greille: Cumhacht na gréine a chomhcheangal leis an eangach chun cumhacht chomhlántach agus chomhroinnte a bhaint amach.
Córas gréine dáilte: Trealamh giniúna gréine a shuiteáil ar fhoirgnimh nó ar shaoráidí chun cumhacht a sholáthar do cheantair logánta.
