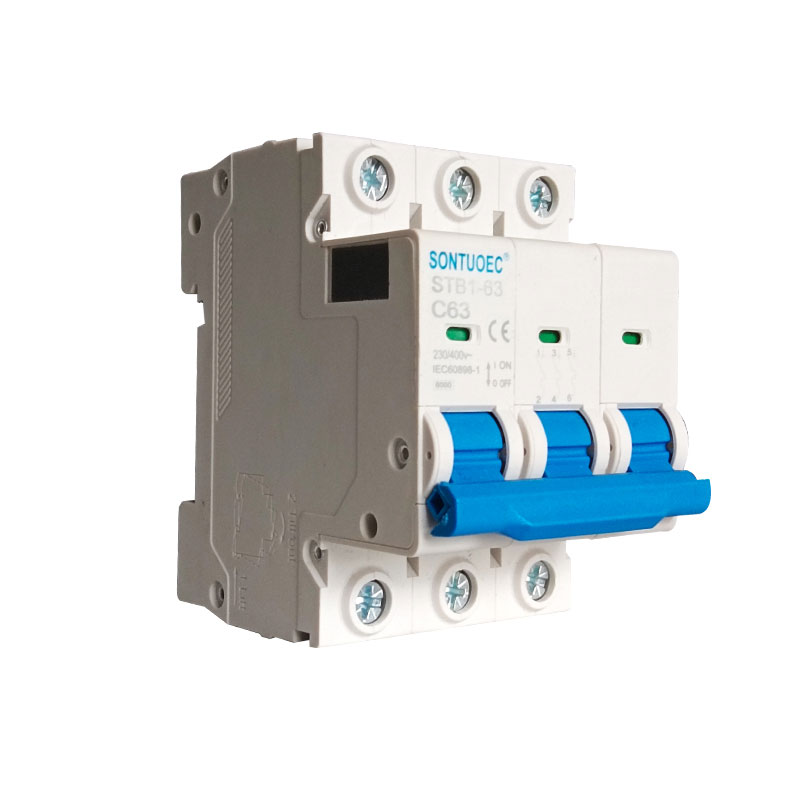

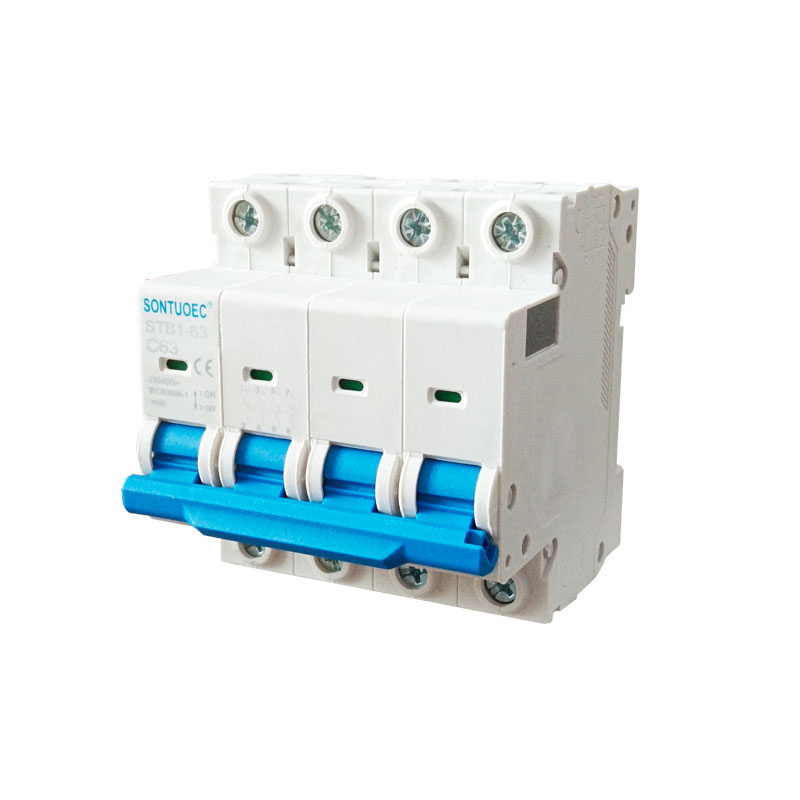

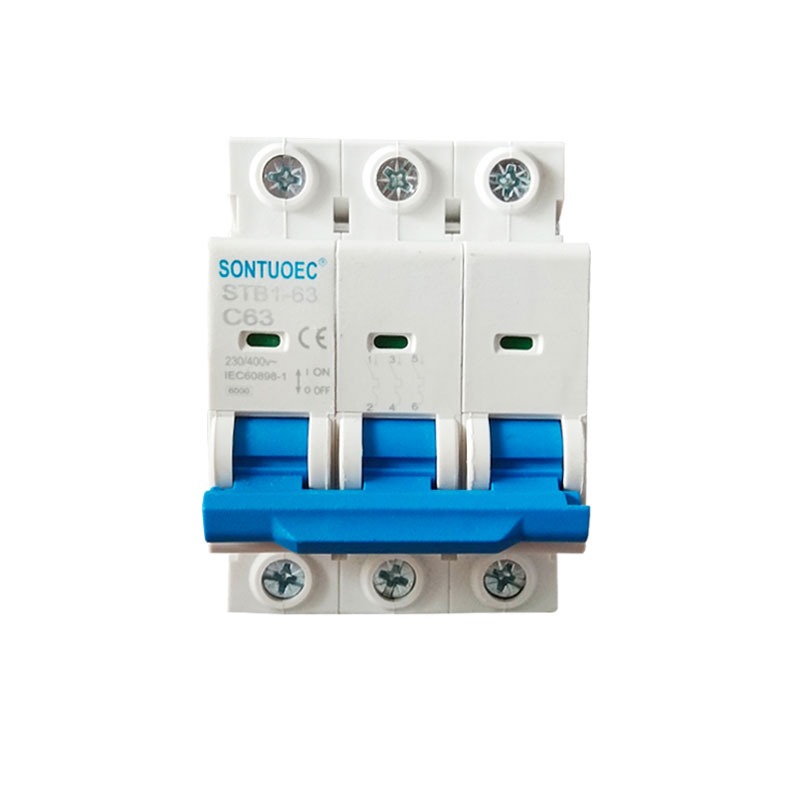

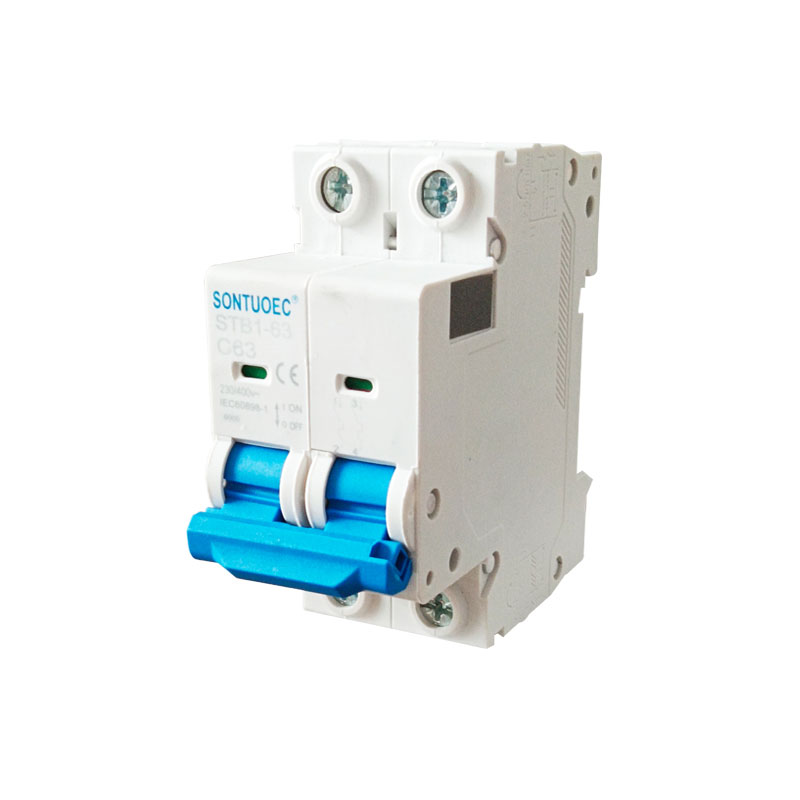

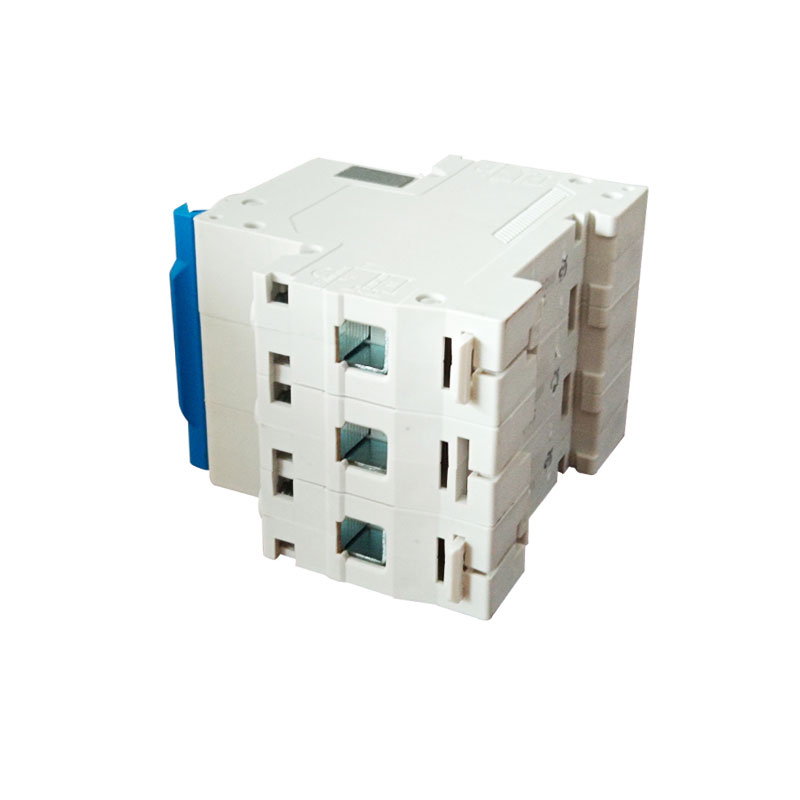

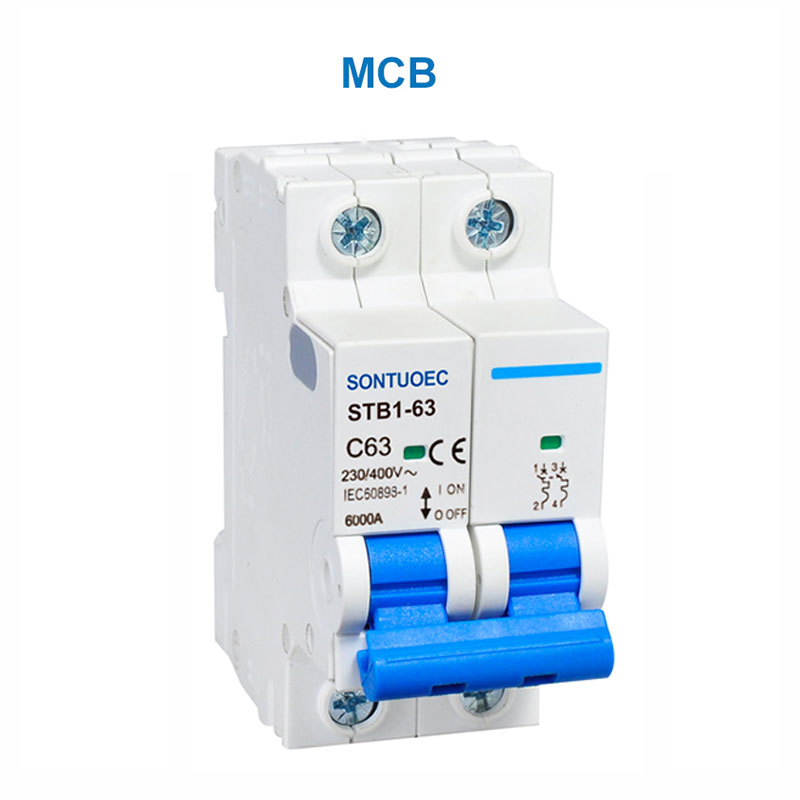

MCB, is é an t -ainm iomlán ná mion -chiorcad ciorcaid. STB1-63 Is éard is breaker ciorcaid miniature ann ná gléas sábháilteachta leictreach a úsáidtear chun ciorcaid agus trealamh a chosaint, atá in ann ciorcaid a ghearradh go tapa i gcás sruth neamhghnácha (m.sh., ró-ualaí, ciorcaid ghearra, etc.), rud a chuireann cosc ar thinte leictreacha agus ar dhamáiste trealaimh.
Múnla |
STB1-63 |
Caighdeánach |
IEC60898-1 |
Cuach |
1p, 2p, 3p, 4p |
Cuar tripping |
B, C, D. |
Cumas gearr-chiorcaid rátáilte (ICN) |
3ka, 4.5ka, 6ka |
Reatha Rátáilte (IN) |
1,2,4,610,16,20,25,32,40,50,63A |
Voltas Rátáilte (UN) |
AC230 (240)/400 (415) v |
Eisiúintí Maighnéadacha |
B Cuar: Idir 3in agus 5 i C Cuar: Idir 5in agus 10in D Cuar: Idir 10in agus 14in |
Seasmhacht leictrea-mheicniúil |
Níos mó ná 6000 timthriall |
Príomhfheidhmeanna an scoradáin chiorcaid miniature STB1-63
1. Cosaint a ualú: Nuair a sháraíonn an sruth sa chiorcad luach rátáilte an MCB, gearrtar an ciorcad mionaoiseach STB1-63 go huathoibríoch an ciorcad laistigh de thréimhse socraithe ama chun an ciorcad agus an trealamh a chosc ó róthéamh.
2. Cosaint an chiorcaid: Nuair a tharlaíonn ciorcad gearr sa chiorcad, gearrann an ciorcad mionsamhla STB1-63 an ciorcad láithreach chun cosc a chur ar an sruth gearr-chiorcaid ó dhochar a dhéanamh don chiorcad agus don trealamh.
3. Cosaint an-mhaith (tá an fheidhm seo ag roinnt MCBanna): i gcás MCBanna a bhfuil cosaint sceite acu, nuair a bhíonn sceitheadh sa chiorcad, gearrtha an ciorcad mionsamhla STB1-63 an ciorcad go tapa chun sábháilteacht phearsanta a chosaint.
Is iondúil go mbíonn brathadóir turais teirmeach maighnéadach nó leictreonach taobh istigh ag MCBanna, a úsáidtear chun athruithe sa sruth sa chiorcad a bhrath. Nuair a bhíonn an sruth neamhghnách, spreagann an buailteoir meicníocht tripping an MCB, rud a fhágann gur ghearr an ciorcad mionsamhla STB1-63 an ciorcad go tapa.
1.Tá Striker Maighnéadach: Baineann sé úsáid as an teas a ghintear nuair a théann an sruth tríd an seoltóir chun an tripping a spreagadh. Nuair a bhíonn an sruth ró -mhór, téann an seoltóir suas, rud a fhágann go bhfuil an bimetal taobh istigh den bhuailteoir maighnéadach teirmeach le lúbadh, rud a spreagann an mheicníocht tripping.
2. Striker Leictreonach: Baineann sé úsáid as comhpháirteanna leictreonacha chun athruithe reatha a bhrath agus chun gníomh na meicníochta tripping a rialú. Nuair a bhraitear sruth neamhghnácha, cuireann an buailteoir leictreonach comhartha chuig an meicníocht tripping chun an ciorcad a ghearradh as.
Úsáidtear MCBanna go forleathan i gcórais leictreacha i gceantair chónaithe, tráchtála agus thionsclaíocha chun ciorcaid agus trealamh a chosaint ó dhamáiste de bharr sruthanna neamhghnácha. Is iondúil go suiteáiltear iad i mboscaí dáilte, i lasc -chláir nó i gcaibinéid rialaithe agus úsáidtear iad mar phríomh -lasc nó mar lasc brainse ciorcaid.
MCBanna a roghnú agus a shuiteáil
1.Tairgead: Nuair a roghnaíonn tú MCBanna, ní mór duit machnamh a dhéanamh ar fhachtóirí mar sruth rátáilte an chiorcaid, an leibhéal voltais, na saintréithe cosanta, agus an bhfuil cosaint sceite ag teastáil. Tá sé tábhachtach freisin a chinntiú go gcuireann an ciorcad mionsamhla STB1-63 roghnaithe le caighdeáin agus rialacháin sábháilteachta leictreacha áitiúla.
2.Tá Suiteáil: Ba chóir go mbeadh an ciorcad mionsamhla STB1-63 suiteáilte i dtimpeallacht thirim, aeráilte saor ó gháis creimneach agus a chinntiú go bhfuil sé sreangaithe i gceart agus go daingean. Le linn na suiteála, ba cheart rialacháin sábháilteachta leictreachais agus nósanna imeachta oibriúcháin ábhartha a chomhlíonadh.
