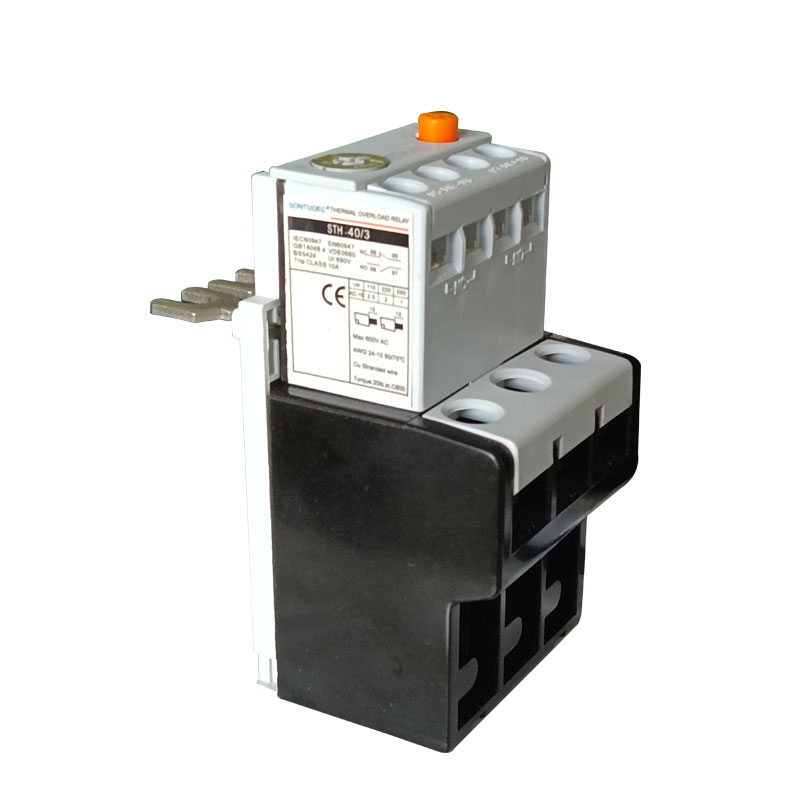

Sraith ró-ualach teirmeach STH-40

Tá sealaíocht ró-ualach teirmeach STH-40 oiriúnach do chiorcad AC 50/60 Hz, voltas oibríochtúil rátáilte suas go 660V. Agus is féidir leis feidhm na ró-ualaigh agus na cosanta céimnithe a bhaint amach do mhótar AC. Cloíonn an táirge seo le GB14048.4, caighdeán IEC60947-4-1.

Mionsamhail:STH-40

Seol Fiosrúchán

Cur síos ar an Táirge

Príomhpharaiméadar Teicniúil:

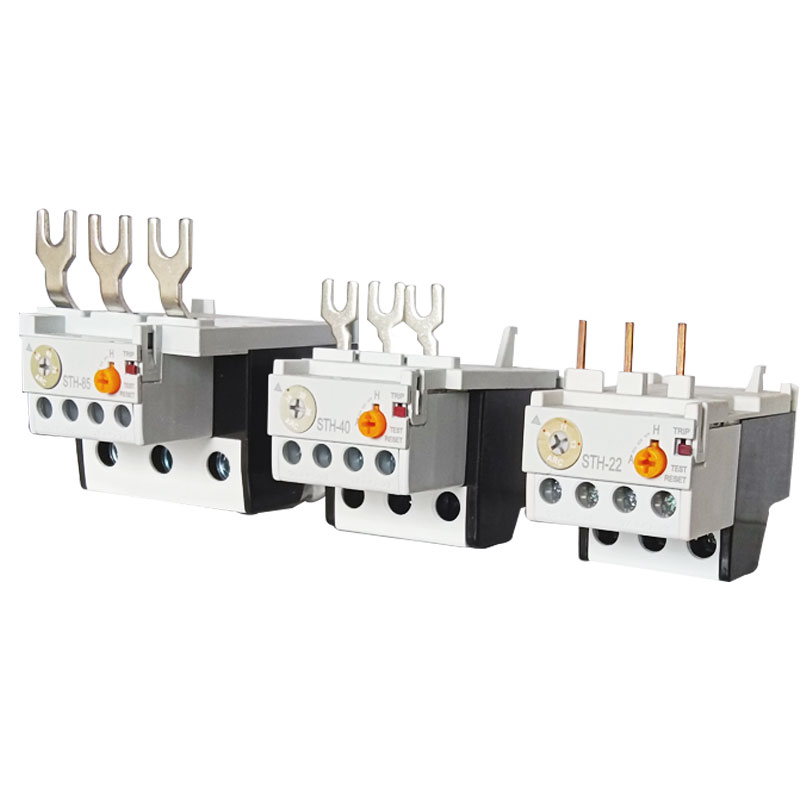

Múnla	Meon	Oiriúnach do teagmháil
STH-22/3	0.4-63A	GMC-9 ~ 22
STH-22/3	0.63-1a	GMC-9 ~ 22
STH-22/3	1-1.6a	GMC-9 ~ 22
STH-22/3	1.6-2.5a	GMC-9 ~ 22
STH-22/3	2.5-4A	GMC-9 ~ 22
STH-22/3	4-6a	GMC-9 ~ 22
STH-22/3	5-8a	GMC-9 ~ 22
STH-22/3	6-9a	GMC-9 ~ 22
STH-22/3	7-10A	GMC-12 ~ 22
STH-22/3	9-13a	GMC-12 ~ 22
STH-22/3	12-18a	GMC-18 ~ 22
STH-22/3	16-22A	GMC-22
Sth-40/3	18-26a	GMC-32 ~ 40
Sth-40/3	24-36A	GMC-32 ~ 40
Sth-40/3	28-40A	GMC-40

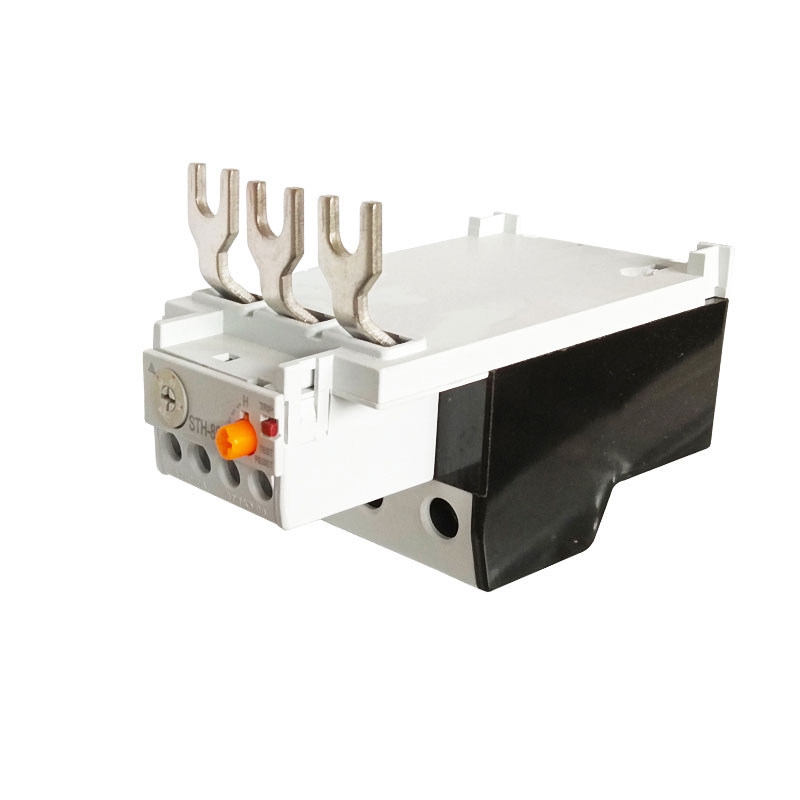

STH-85/3	34-50A	GMC-50 ~ 85
STH-85/3	45-65A	GMC-50 ~ 85
STH-85/3	54-75A	GMC-65 ~ 85
STH-85/3	63-85A	GMC-75 ~ 85

STH-40 Series Thermal Overload Relay

Príomhfheidhmeanna

Cosaint Mótair: Is é príomhfheidhm an sealaíochta ró -ualaigh theirmigh ná cosc a chur ar an mótar a bheith damáiste mar gheall ar ró -ualach. Nuair a bhíonn an mótar ró -ualaithe, gearrfaidh an sealaíocht ró -ualach teirmeach an soláthar cumhachta in am chun cosc a chur ar an mótar a dhó mar gheall ar róthéamh.

Cosaint línte cumhachta: Chomh maith leis an mótar a chosaint, is féidir leis an sealaíocht ró -ualaigh theirmeach na línte cumhachta a chosaint freisin. Nuair a dhéantar ró -ualú ar an mótar, méadóidh a shruth, a bhféadfadh róthéamh agus leá línte cumhachta a bheith mar thoradh air. Tríd an t -athrú i láthair a bhrath, cinneann an sealaíocht ró -ualaigh theirmeach an bhfuil an líne cumhachta ró -ualaithe agus go laghdaíonn sé an soláthar cumhachta más gá.

Feabhas a chur ar shábháilteacht an chórais chumhachta: Is féidir le sealaíocht ró -ualaigh theirmigh cosc a chur ar dhamáiste na mótair agus na líne cumhachta go héifeachtach, rud a laghdaíonn ráta teip an chórais cumhachta agus feabhas a chur ar shábháilteacht an chórais cumhachta.

Prionsabal na hoibríochta

Tá prionsabal oibriúcháin an sealaíochta ró -ualach teirmeach bunaithe go príomha ar an éifeacht theirmeach reatha agus ar airíonna braite teochta an bimetal. Nuair a tharlaíonn ró -ualach i mótar, méadaíonn an sruth, rud a fhágann go ngintear níos mó teasa sa ghné téimh den sealaíocht ró -ualach teirmeach. Aistrítear an teas seo go dtí an bimetal, a lúbann nuair a théitear é toisc go bhfuil sé déanta as dhá chóimhiotal le difríochtaí móra i gcomhéifeachtaí leathnú líneach. Nuair a chromann an bimetal go pointe áirithe, spreagfaidh sé an corna leictreamaighnéadach atá le fuinneamh, rud a spreagfaidh na teagmhálacha chun gníomhú agus soláthar cumhachta an mhótair a ghearradh.

Raon feidhme an iarratais

Is iondúil go n-úsáidtear sealaíocht ró-ualach teirmeach i gciorcaid le AC 50Hz, voltas inslithe rátáilte de 660V agus sruth de 0.1 ~ 630A, agus úsáidtear é go príomha le haghaidh ró-ualach agus cosaint chéim de mhótair AC trí chéim. Is féidir é a úsáid freisin chun tosaithe a chruthú le conraitheoir oiriúnaithe AC chun cosaint chuimsitheach a sholáthar don mhótar.

Gnéithe Táirgí

Struchtúr simplí: De ghnáth glacann an sealaíocht ró -ualaigh theirmeach seo dearadh struchtúrach réasúnta simplí, rud a chiallaíonn go bhfuil sé éasca é a shuiteáil agus a úsáid.

Le feiceáil go hiomlán: Chomh maith leis an bhfeidhm bhunúsach um chosaint ró-ualaigh, tá feidhmeanna cosanta sos agus cúiteamh teochta aige freisin.

Costas íseal: I gcomparáid le feistí cosanta mótair eile, tá praghas an ró -ualaigh teirmeach measartha íseal, rud a laghdaíonn costas ceannaigh na n -úsáideoirí.

Feidhmíocht Oibríochta Cobhsaí: Toisc go nglacann sé le Bimetal mar an ghné íogair, tá a fheidhmíocht oibríochta cobhsaí agus iontaofa.
