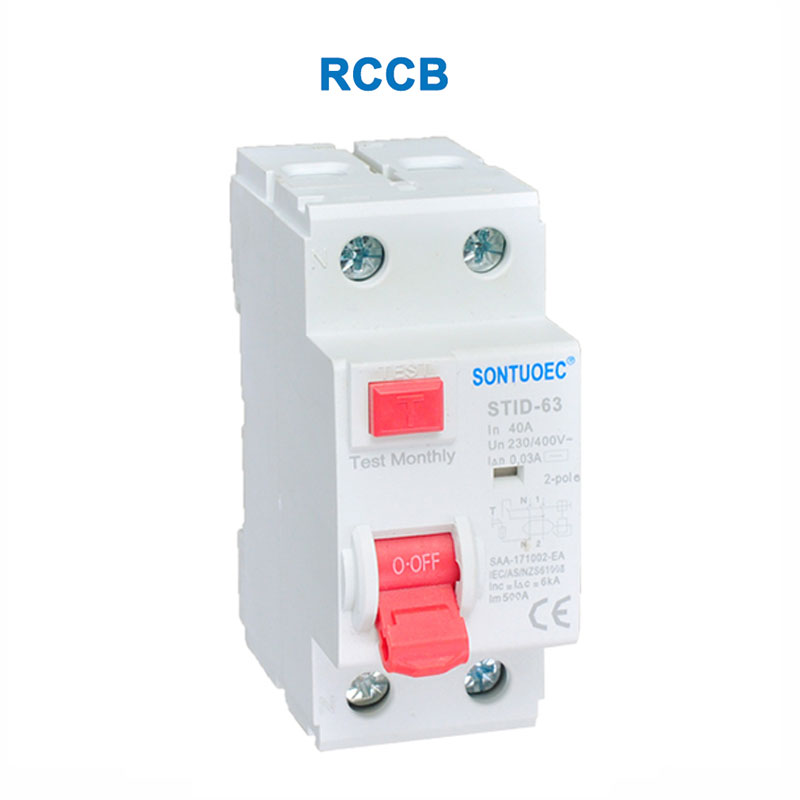

STID-63 Is gléas sábháilteachta leictreach é RCCB, breaker ciorcad reatha iarmharach (STID-63 RCCB), atá deartha go sonrach chun tinte leictreacha agus timpistí leictreach a chosc. Déanann sé monatóireacht den chuid is mó ar an sruth iarmharach sa chiorcad, ie an difríocht idir sruth na líne dóiteáin agus an líne nialasach. Nuair a sháraíonn an difríocht seo (de bharr sceitheadh de ghnáth) luach réamhshocraithe, gearrfaidh an STID-63 RCCB an ciorcad go huathoibríoch i dtréimhse an-ghearr, rud a chosnóidh an tsábháilteacht phearsanta agus an trealamh ó dhamáiste.
Modh | Cineál leictreamaighnéadach, cineál leictreonach |
Caighdeánach | IEC61008-1 |
Saintréithe reatha iarmharacha | A, agus g, s |
Cuach | 2p 4p |
Déanta rátáilte agus cumas briseadh | 500A (IN = 25A 40A) nó 630A (IN = 63A) |
Reatha Rátáilte (A) | 16,25,40,63A |
Minicíocht Rátáilte (Hz) | 50/60 |
Voltas rátáilte | AC 230 (240) 400 (415) Minicíocht Rátáilte: 50/60Hz |
Reatha oibriúcháin iarmharach rátáilte I/ N (A) | 0.03, 0.1, 0.3, 0.5; |
Reatha neamh -oibriúcháin iarmharach rátáilte i u u | 0.5i n |
Ciorcad gearr-chiorcaid coinníollach rátáilte inc | 6ka |
Ciorcad gearr-chuaird iarmharach coinníollach rátáilte I AC | 6ka |
Aicme chosantach | IP20 |
Ar phainéal 35mm Siméadrach Siméadrach DIN ag gléasadh |
Príomhfheidhmeanna STID-63 RCCB
Cosaint sceite: Is é croífheidhm an RCCB STID-63 ná sruth iarmharach sa chiorcad a bhrath agus an ciorcad a ghearradh go tapa nuair a bhraitear sceitheadh. Is iondúil gur insliú trealaimh damáiste, sreanga briste nó leictreamaíocht dhaonna is cúis le sruthanna iarmharacha.
Cosaint Sábháilteachta Pearsanta: Tríd an gciorcad sceite a ghearradh go tapa, is féidir leis an STID-63 RCCB timpistí leictrithe a chosc go héifeachtach agus saol pearsanra a chosaint.
Cosc ar Dóiteáin Leictreach: Is féidir le róthéamh an chiorcaid a bheith mar thoradh ar sceitheadh leictreachais, rud a d'fhéadfadh tine a bheith mar thoradh air, agus cabhraíonn feidhm dhínasctha pras STID-63 RCCB le tinte leictreacha den sórt sin a chosc.
Tá claochladán reatha iarmharach inmheánach i RCCB STID-63 chun an sruth iarmharach sa chiorcad a bhrath. Nuair a sháraíonn an sruth iarmharach luach réamhshocraithe, spreagann an claochladán an mheicníocht scaoilte taobh istigh den RCCB STID-63, rud a fhágann go ndéanfaidh sé an ciorcad a ghearradh go tapa.
1. Claochladán Reatha Reatha: Is iondúil gur croí iarainn fáinne é a chlúdaíonn timpeall na tine agus na sreanga nialas den chiorcad. Nuair a bhíonn éagothroime reatha idir na sreanga tine agus nialas (i.e. tá sruth iarmharach ann), tugann an claochladán an éagothroime seo agus cruthaíonn sé flosc maighnéadach.
2. Meicníocht a chur chun cinn: Nuair a aimsíonn an claochladán sruth iarmharach a sháraíonn luach réamhshocraithe, spreagann sé an mheicníocht tripping. D'fhéadfadh an mheicníocht tripping a bheith ina leictreamaighnéad, earrach meicniúil, nó cineál éigin eile meicníochta a úsáidtear chun an ciorcad a ghearradh go tapa.
Íogaireacht ard: STID-63 Is féidir le RCCB sruth sceite beag a bhrath go tapa agus an ciorcad a ghearradh amach i dtréimhse an-ghearr.
Iontaofacht Ard: Tar éis tástála agus deimhniúcháin dian, tá iontaofacht agus cobhsaíocht ard ag RCCBS STID-63 agus is féidir leo oibriú go cobhsaí ar feadh i bhfad.
Éasca le suiteáil agus le cothabháil: Is iondúil go nglacann RCCB STID-63 le dearadh modúlach, éasca a shuiteáil agus a chothabháil.
Réimse leathan cosanta: STID-63 Tá RCCBanna oiriúnach do raon leathan córas leictreach, lena n-áirítear cónaithe, tráchtála agus tionsclaíoch.
STID-63 Úsáidtear RCCBanna go forleathan i gcásanna ina bhfuil gá le gortú pearsanta agus tinte leictreacha a chosc de bharr sceitheadh leictreachais. Mar shampla:
1. Córas Leictreach Aighne: I dteach cónaithe, is iondúil go suiteáiltear RCCBanna STID-63 sa phríomhbhosca dáilte nó sa bhosca dáilte brainse chun ciorcaid leictreacha an chónaithe iomláin nó an limistéir ar leith a chosaint.
2. Córais leictreacha thráchtála: I bhfoirgnimh thráchtála, is féidir RCCBS STID-63 a úsáid chun ciorcaid a chosaint in oifigí, i siopaí, i mbialanna agus in áiteanna eile.
3. Córais Leictreachais Thionscnaimh: I gceantair thionsclaíocha, is iondúil go n-úsáidtear RCCBS STID-63 chun ciorcaid chriticiúla a chosaint amhail línte táirgthe, trealamh meicniúil, agus córais rialaithe.
