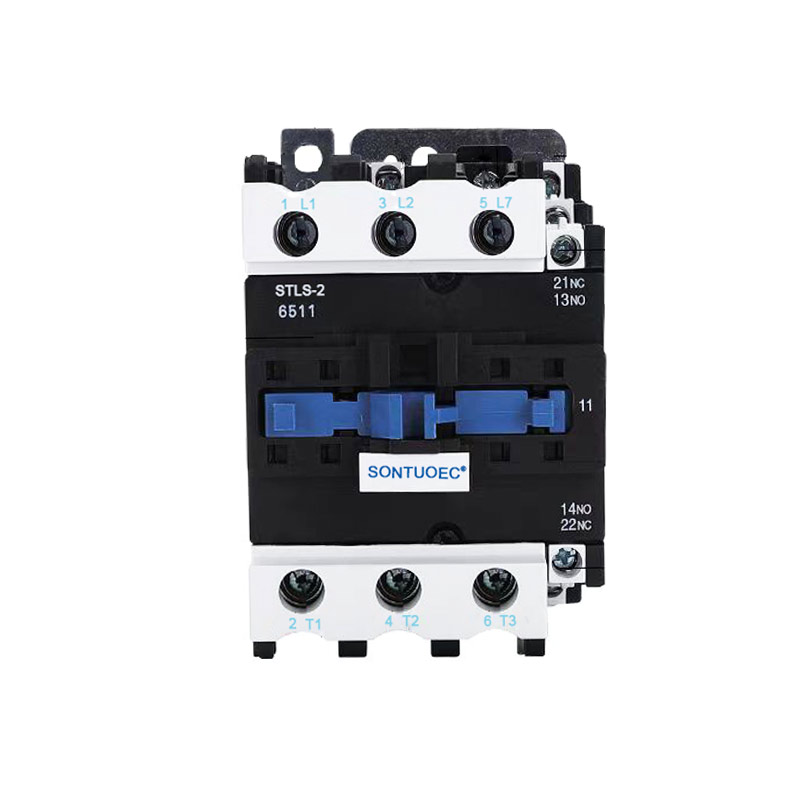

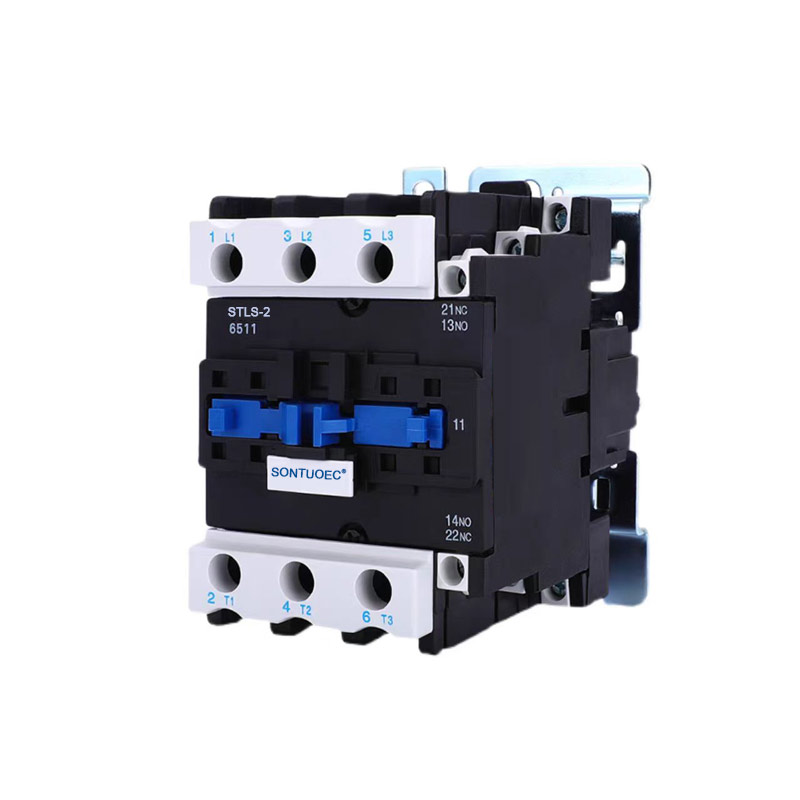

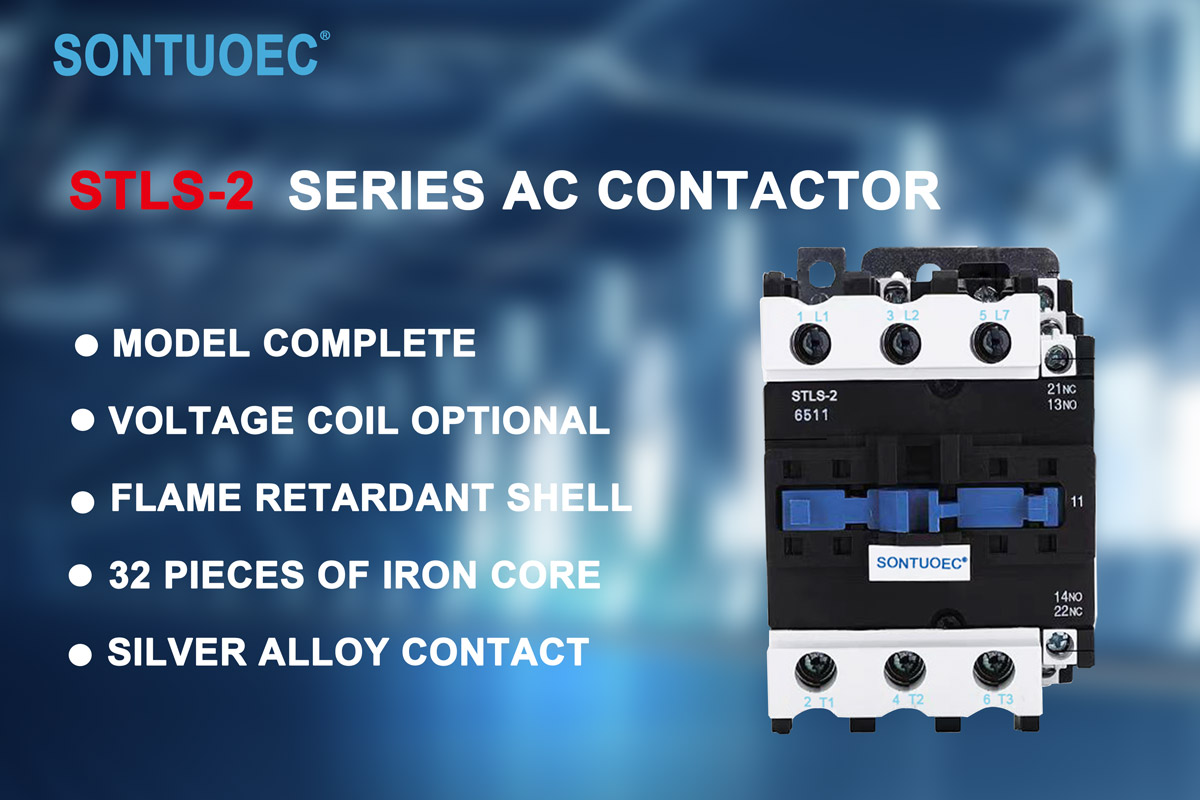

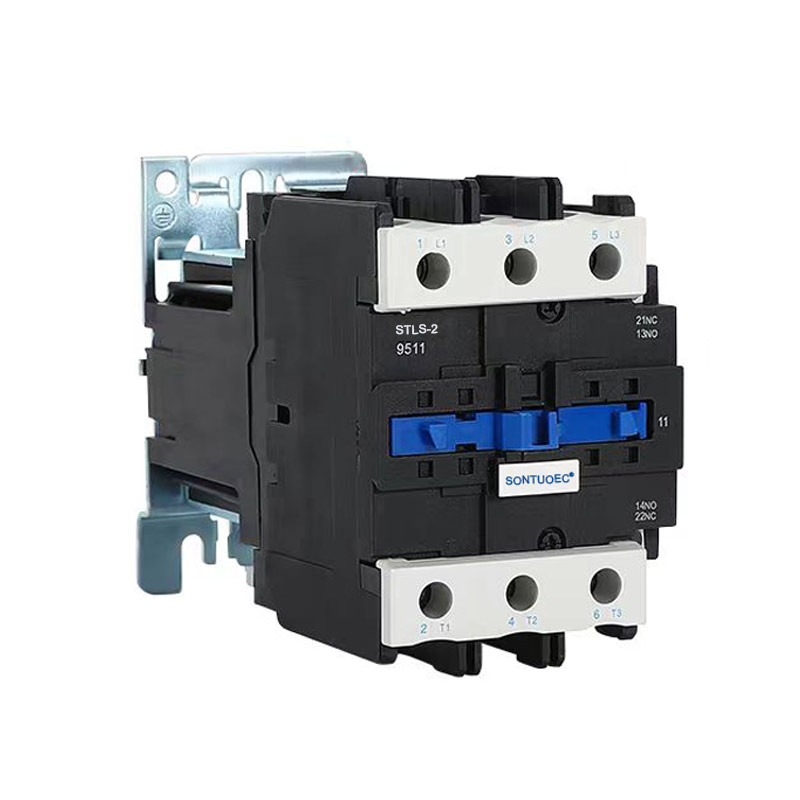

Stls-2(Cjx2) Sraith Teagmhálaí Idirghlasála Meicniúla

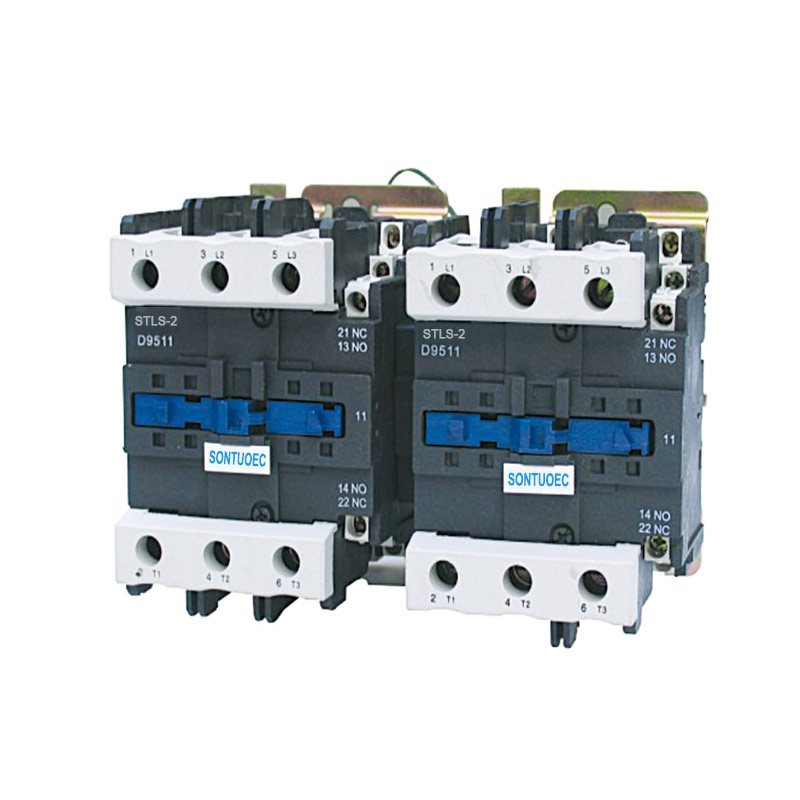

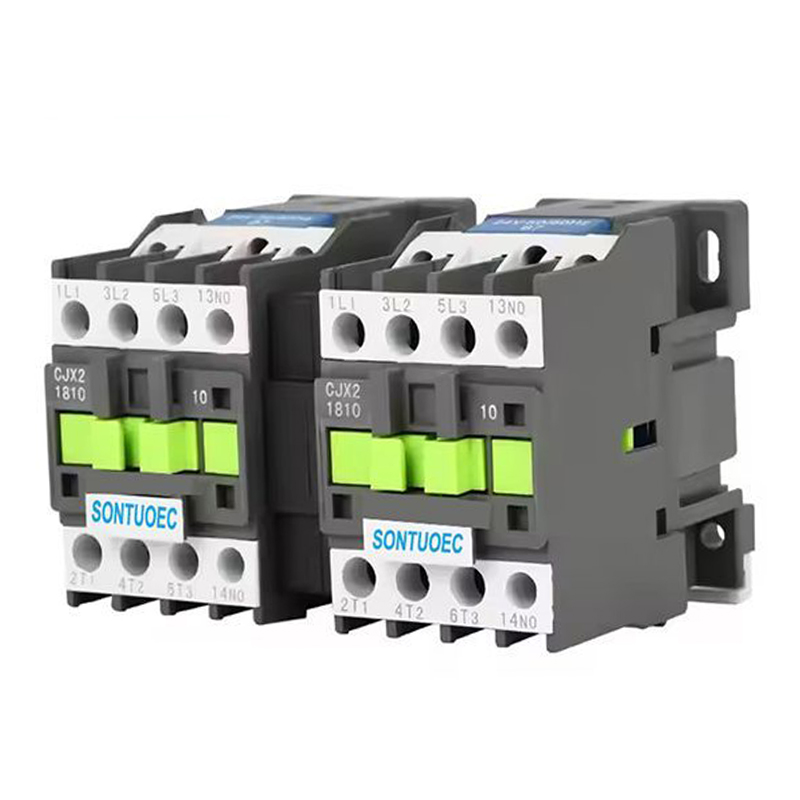

Tá Teagmhálaí Idirghlasála Meicniúla Sraith Stls-2(Cjx2) oiriúnach le húsáid sna ciorcaid suas go dtí an voltas rátáil 660V AC 50Hz, sruth 620A, chun an mótar a rialú inchomhshóite. Cinntíonn an gléas comhghlasála meicniúil seo aistriú teagmhála an dá theagmhálaí inchomhshóite. Cloíonn sé le Caighdeáin IEC60947-4-1.

Mionsamhail:STLS-2(CJX2)

Seol Fiosrúchán

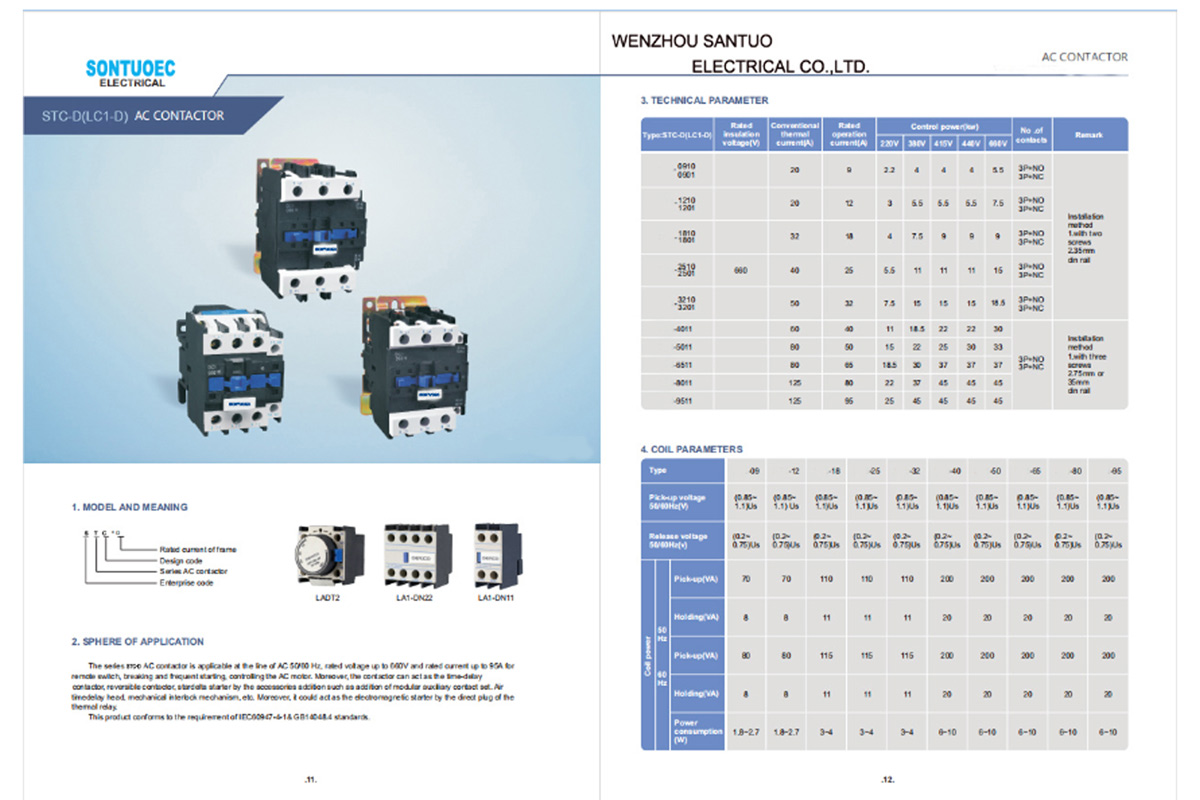

Cur síos ar an Táirge

Cineál		STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2
		9	12	18	25	32	40	50	63	80	95
									60
Voltas inslithe rátáilte		660	660	660	660	660	660	660	660	660	660
teirmeach traidisiúnta		20	24	32	40	50	60	75	80	110	125
reatha		20	24	32	40	50	60	75	80	110	125
Oibríocht rátáilte		9	12	16	25	32	40	50	63	80	95
reatha		9	12	16	25	32	40	50	63	80	95
rialaithe	220V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
cumhacht (kw)	380V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	35	37	45	45
	440V	4	5.5	9	11	15	22	30	37	45	45
	660V	5.5	7.5	10	15	18.5	30	33	37	45	45

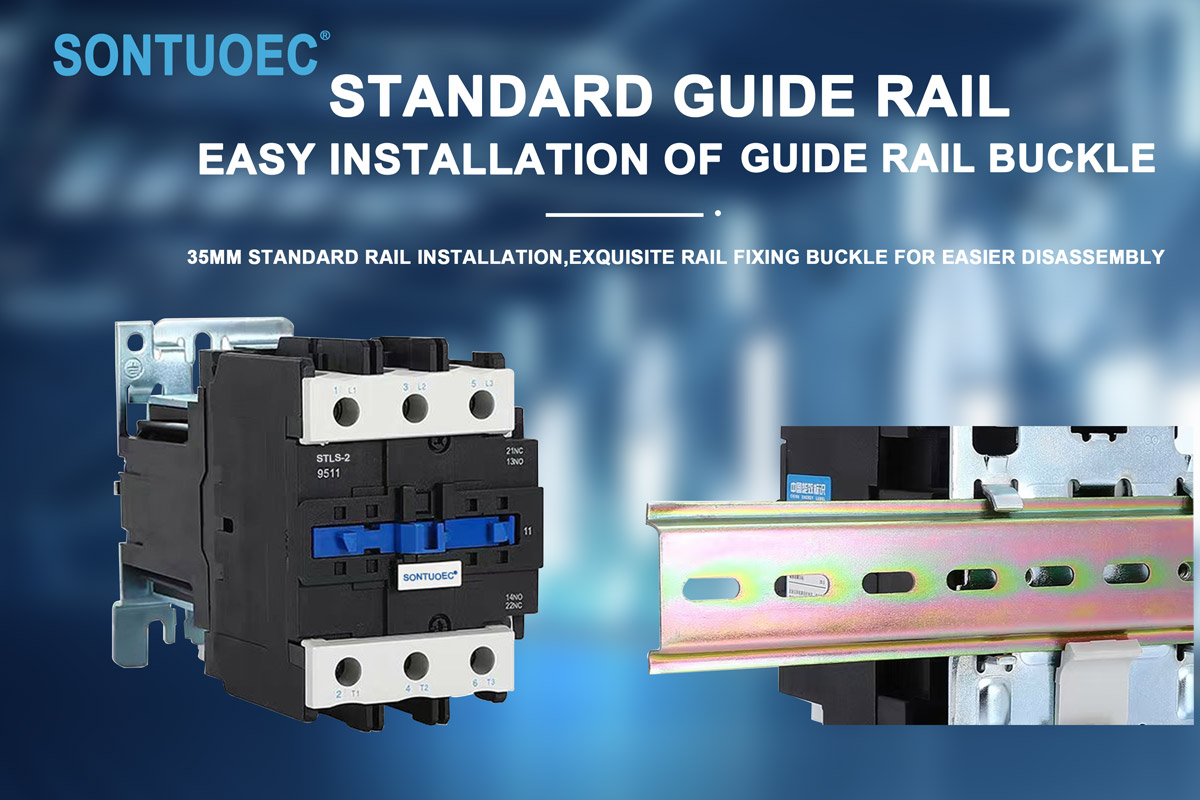

Nóta		Suiteáil an					Suiteáil an
		is féidir le hathsheachadáin dhá scriúnna a úsáid					athsheachadáin féidir trí
		agus bain úsáid as an 35mm freisin					scriúnna agus freisin úsáid a bhaint as an
		iarnród suiteála					Suiteáil 75mm nó 35mm
							iarnród

Struchtúr agus tréithe

Struchtúr:

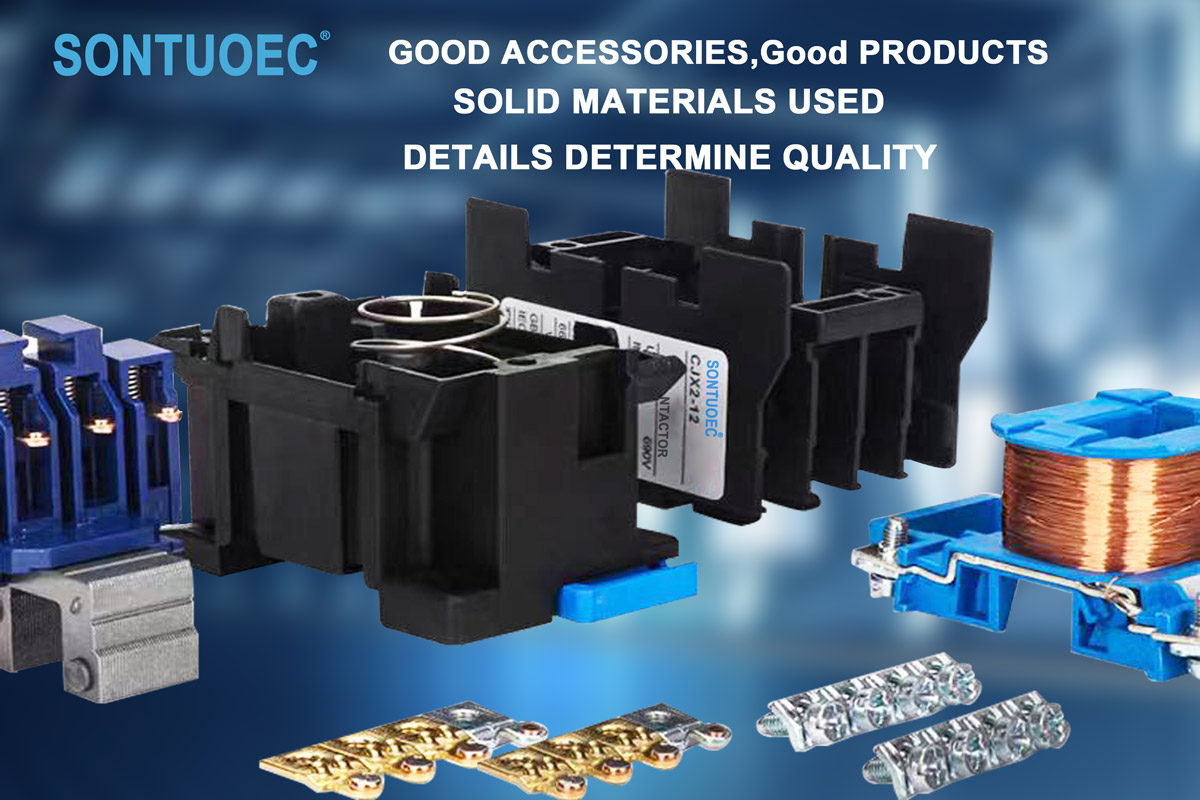

De ghnáth is éard atá i 3P AC Contactor ná córas leictreamaighnéadach (lena n-áirítear corna, croí, etc.), córas teagmhála (lena n-áirítear príomhtheagmháil agus teagmháil chúnta), gléas múchta stua agus bhlaosc agus páirteanna eile. Ina measc, úsáidtear an príomhtheagmhálaí chun sruth ard a iompar, agus úsáidtear an teagmháil chúnta chun tarchur agus aiseolas comharthaí rialaithe a bhaint amach.

Gnéithe:

Le trí theagmháil neamhspleách, féadann sé cumhacht trí chéim agus líne nialasach amháin a rialú ag an am céanna.

Tá an córas teagmhála déanta as ábhair ardchaighdeáin le seoltacht mhaith agus friotaíocht caitheamh.

Tá neart súchán leordhóthanach ag an gcóras leictreamaighnéadach chun teagmháil a dhéanamh go hiontaofa agus na teagmhálacha a scaoileadh.

Is féidir leis an bhfeiste múchta stua an stua a ghintear a mhúchadh go héifeachtach nuair a bhíonn na teagmhálacha dícheangailte, ag cosaint na dteagmhálaithe ó dhamáiste.

Tá Stls-2(Cjx2) Sraith Teagmhálaí Idirghlasáil Mheicniúil oiriúnach chun an voltas rátáil suas go 660V AC 50Hz nó 60Hz, sruth rátáilte suas go 95A, a úsáid sna ciorcaid chun an mótar AC a dhéanamh agus a bhriseadh, a thosú agus a rialú go minic. In éineacht leis an mbloc teagmhála cúnta, moill an lasc ama & gléas comhghlasála meaisín srl, déantar é mar theagmhálaí moille, teagmhálaí comhghlasála meicniúil, tosaitheoir réalta-delta. Leis an sealaíochta teirmeach, déantar é a chomhcheangal isteach sa tosaithe leictreamaighnéadach. Táirgtear an Teagmhálaí de réir IEC 60947-1.

Prionsabal Oibriúcháin

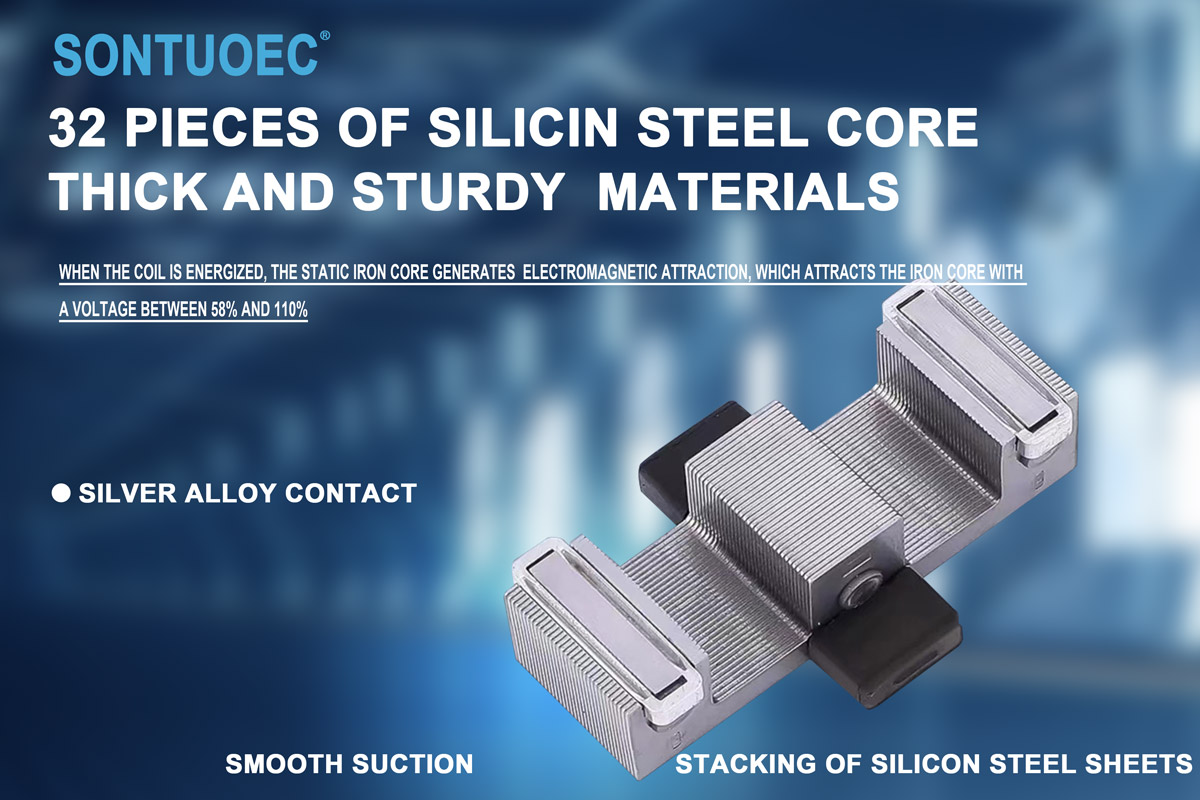

Nuair a bhíonn coil an 3P AC Contactor á fhuinneamh, gineann an croí iarainn maighnéadas agus tarraingíonn sé an córas teagmhála a dhúnadh, rud a nascann an soláthar cumhachta trí phas agus sreang nialasach. Nuair a dhéantar an coil a dhífhuinneamh, cailleann an croí a maighnéadas agus scarann an córas teagmhála faoi ghníomhaíocht an earraigh, rud a dhícheangal an soláthar cumhachta trí phas ón líne nialasach. Ar an mbealach seo, is féidir leis an 3P AC Contactor rialú iargúlta ar ualaí leictreacha a bhaint amach.

Cásanna Feidhmchláir

Úsáidtear 3P AC Contactor go forleathan i gcórais chumhachta éagsúla a dteastaíonn cumhacht trí chéim agus líne nialasach amháin a rialú ag an am céanna, mar shampla:

Réimse uathoibrithe tionsclaíoch: a úsáidtear chun oibríochtaí tosaithe, stad agus aisiompú mótair a rialú.

Córas cumhachta: a úsáidtear chun rialú iargúlta agus cosaint an chórais chumhachta a bhaint amach.

Uathoibriú foirgneamh: a úsáidtear chun tús agus stad soilsiú, aerchóirithe agus trealamh eile a rialú.
