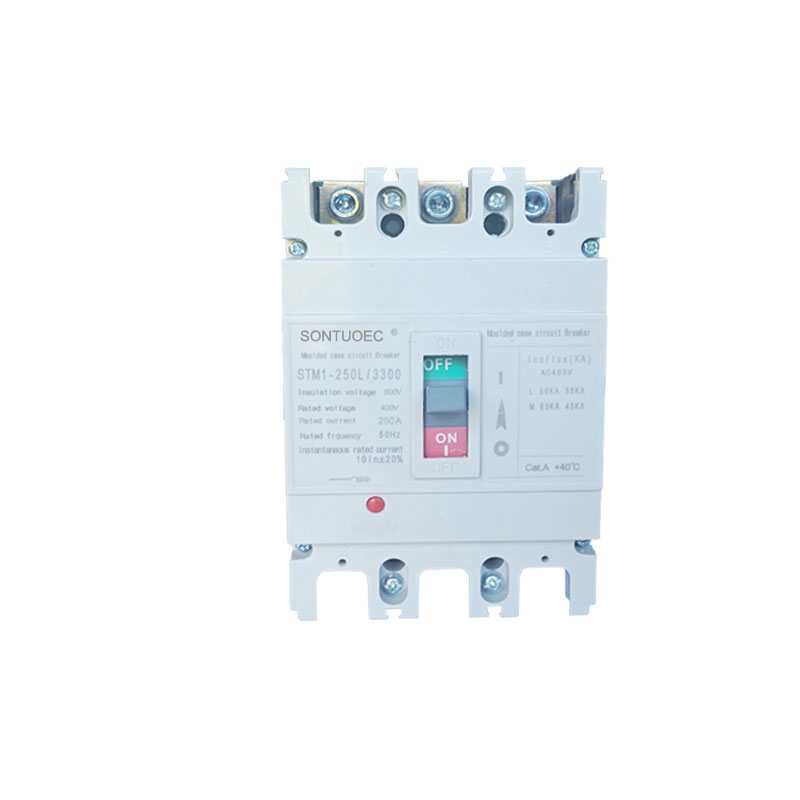

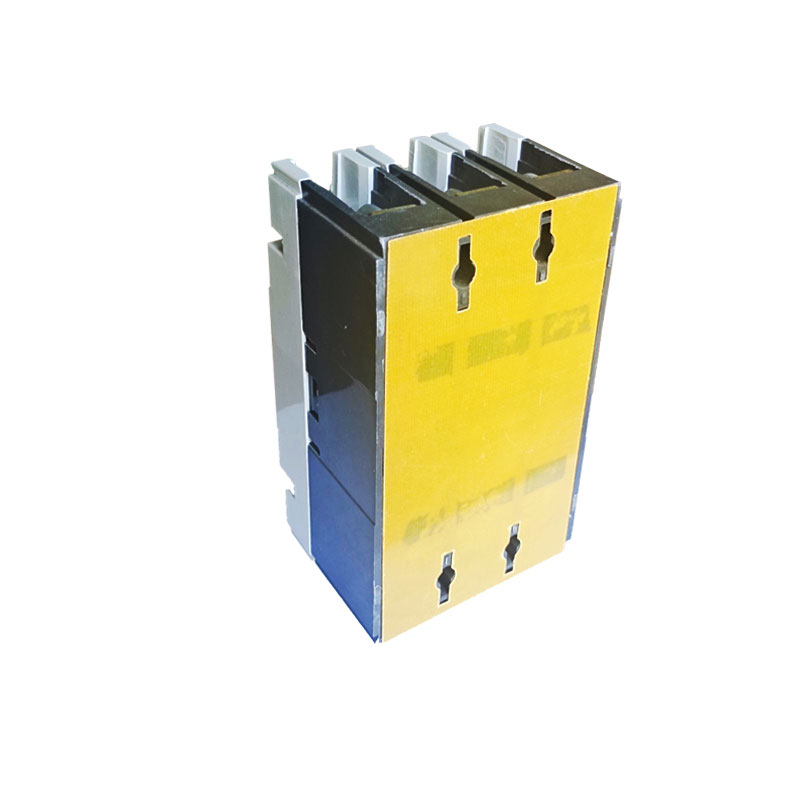

STM1 Ciorcad Múnlaithe Ciorcad, MCCB, is é an t -ainm iomlán an breaker ciorcad cásanna múnlaithe. Is gléas sábháilteachta leictreach é le ró-ualach, cosaint ghearrchiorcaid agus tearcvoltais, a úsáidtear go forleathan i gcórais dáilte cumhachta i limistéir thionsclaíocha, tráchtála agus cónaithe. Tríd a phrionsabal oibre, a saintréithe, a chásanna feidhmithe, agus a mhodhanna roghnóireachta agus suiteála a thuiscint, is féidir leat úsáid níos fearr a bhaint as agus a chothabháil chun cinn a chinntiú go n -oibrítear córais leictreacha go sábháilte.
Sonraíochtaí Sonraíochtaí
Tíopáil | Fráma reatha (LNM) | Reatha Rátáilte (A) | Voltas Oibre Rátáilte (V) | Voltas inslithe rátáilte | Rátáilte ag teorannú gearr-chiorcaid ag briseadh abitity KA 400V | Rátáilte OpeaRating Cumas Breaker Gearr-Chiorcaid KA 400V | Imlíne Toisí |
Misteáin
Toisí
|
||||
L | W 3P/4P | H | A | B | 4-φd | |||||||
STM1-63 L. | 63 |
(6), 10,16,20,25,32,
40,50,63
|
AC 400V | 500V | 25 | 18 | 135 | 78 | 73.5 | 25 | 117 | Φ3.5 |
STM1-63 m | 50 | 35 | 135 | 78/103 | 81.5 | |||||||
STM1-100L | 100 |
(10), 16,20,25,32,40,
50,63,80,100
|
AC 400V | 500V | 35 | 35 | 150 | 92 | 68 | 30 | 129 | Φ4.5 |
STM1-100m | 50 | 50 | 150 | 92/122 | 86 | |||||||
STM1-100 H. | 85 | 85 | ||||||||||
STM1-160 L. | 160 | 100,125,140,160 | AC 400V | 690V | 35 | 35 | 165 | 107 | 86 | 35 | 126 | Φ4.5 |
STM1-160M | 50 | 50 | 165 | 107/142 | 103 | |||||||
STM1-160H | 85 | 85 | ||||||||||
STM1-225L | 225 |
100,125,140,160,180,
200,225
|
AC 400V | 690V | 35 | 22 | 165 | 107 | 86 | 35 | 126 | Φ4.5 |
STM1-225M | 50 | 35 | 165 | 107/142 | 103 | |||||||
STM1-225H | 85 | 50 | ||||||||||
STM1-400L | 400 |
225,250,315,350,
400
|
AC 400V | 690V | 42 | 35 | 257 | 150/198 | 105 | 44 | 194 | Φ7 |
STM1-400M | 65 | 50 | 257 | 150/198 | 105 | 44 | 194 | Φ7 | ||||
STM1-400H | 100 | 65 | ||||||||||
STM1-630L | 630 | 400,500,630 | AC 400V | 690V | 42 | 35 | 270 | 182/240 | 110 | 58 | 200 | Φ7 |
STM1-630M | 65 | 50 | 270 | 182 | 110 | 58 | 200 | Φ7 | ||||
STM1-630H | 100 | 65 | ||||||||||
STM1-800M | 800 | 630,700,800 | AC 400V | 690V | 75 | 50 | 275 | 210 | 103 | 70 | 243 | Φ7 |
STM1-800H | 100 | 65 |
Príomhfheidhmeanna scoradáin chiorcaid mhúnlaithe STM1
Cosaint ró -ualaigh: Nuair a sháraíonn an sruth sa chiorcad luach rátáilte na scoradáin chiorcaid mhúnlaithe STM1, gearrfaidh sé an ciorcad go huathoibríoch laistigh de thréimhse socraithe ama chun an ciorcad agus an trealamh a chosc ó róthéamh, agus mar sin seachaint tine agus damáiste.
Cosaint chiorcaid ghearr: Nuair a tharlaíonn ciorcad gearr i gciorcad, gearrfaidh na scoradáin chiorcaid mhúnlaithe STM1 an ciorcad go tapa chun cosc a chur ar an sruth ciorcaid ghearr damáiste tromchúiseach a dhéanamh don chiorcad agus don trealamh.
Cosaint Undervoltage (Tá an fheidhm seo ag roinnt scoradáin chiorcaid mhúnlaithe STM1): Nuair a laghdaítear an voltas soláthair cumhachta go leibhéal áirithe, gearrfaidh na scoradáin chiorcaid mhúnlaithe STM1 an ciorcad chun cosc a chur ar an trealamh a bheith damáiste nó mífheidhmiúil mar gheall ar oibriú faoi voltas íseal.
Tá brathadóir inmheánach maighnéadach nó turais leictreonach teirmeach teirmeach inmheánach i scoradáin chiorcaid mhúnlaithe STM1 chun athruithe reatha agus voltais sa chiorcad a bhrath. Nuair a bhíonn an sruth nó an voltas neamhghnách, spreagann an buailteoir meicníocht tripping na scoradáin chiorcaid mhúnlaithe STM1, rud a fhágann go ndéanfaidh sé an ciorcad a ghearradh go tapa.
1.Tá an Tripper Maighnéadach: Baineann sé úsáid as an teas a ghintear nuair a théann an sruth trí sheoltóir chun turas a spreagadh. Nuair a bhíonn an sruth ró -ard, téann an seoltóir suas, rud a fhágann go bhfuil an bimetal taobh istigh den bhuailteoir maighnéadach teirmeach le lúbadh, rud a spreagann an mheicníocht tripping.
2. Striker Leictreonach: Baineann sé úsáid as comhpháirteanna leictreonacha chun athruithe a bhrath i láthair agus i voltas agus chun gníomh na meicníochta tripping a rialú. Nuair a bhraitear neamhghnácha, cuireann an buailteoir leictreonach comhartha chuig an meicníocht tripping chun an ciorcad a ghearradh as.
Cumas ard-briseadh: STM1 Tá ciorcad gearr-chiorcaid ag scoradáin chiorcaid mhúnlaithe STM1, ar féidir leo an ciorcad a ghearradh go tapa nuair a tharlaíonn ciorcad gearr agus a chosnaíonn sábháilteacht an chiorcaid agus an trealaimh.
Feidhmeanna Ilchosaint: Chomh maith leis na bunfheidhmeanna cosanta ró-ualaigh agus gearrchiorcaid, tá feidhmeanna breise ag roinnt scoradáin chiorcaid mhúnlaithe STM1 freisin, mar shampla cosaint neamhvoltage agus cosaint lochtanna talún.
Éasca le suiteáil agus le cothabháil: Is iondúil go nglacann scoradáin chiorcaid mhúnlaithe STM1 le dearadh modúlaithe, atá éasca a shuiteáil agus a chothabháil, agus atá oiriúnach do chórais dáilte cumhachta éagsúla.
Iontaofacht Ard: STM1 Rinneadh tástáil dhian ar scoradáin chiorcaid mhúnlaithe STM1 agus deimhníodh go bhfuil ard -iontaofacht agus cobhsaíocht acu chun oibriú sábháilte na gcóras leictreach a chinntiú.
Baintear úsáid fhorleathan as scoradáin chiorcaid mhúnlaithe STM1 i gcórais dáilte cumhachta sna hearnálacha tionsclaíocha, tráchtála agus cónaithe mar phríomh -lasc nó athrú brainse ciorcaid. De ghnáth suiteáiltear iad i mboscaí dáilte, i gcaibinéid dáilte nó i gcaibinéid rialaithe chun ciorcaid agus trealamh a chosaint ó dhamáiste de bharr sruthanna agus voltais neamhghnácha.
