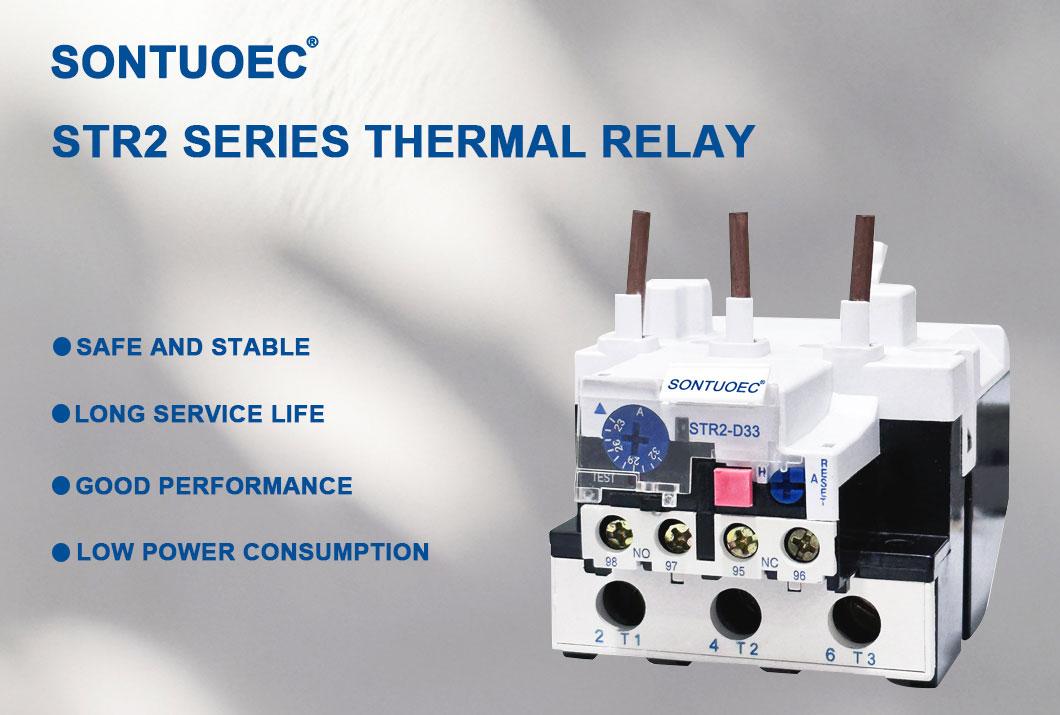

Oibríonn sealaíochta ró-ualach teirmeach STR2-D33 ar phrionsabal éifeacht theirmeach reatha leictreach. Nuair a dhéantar ró -ualú ar mhótar, méadaíonn a reatha, rud a fhágann go mbeidh an eilimint teasa taobh istigh den sealaíocht ró -ualach teirmeach chun teas a théamh. Aistrítear an teas seo go dtí an bimetal, atá déanta as dhá mhiotal le comhéifeachtaí éagsúla leathnú teirmeach, mar sin lúbann sé nuair a théitear é. Nuair a shroicheann an lúbadh pointe áirithe, spreagann sé gléas meicniúil, de ghnáth teagmháil, a dhícheanglaíonn an soláthar cumhachta don mhótar, rud a chosnaíonn é ó dhamáiste.

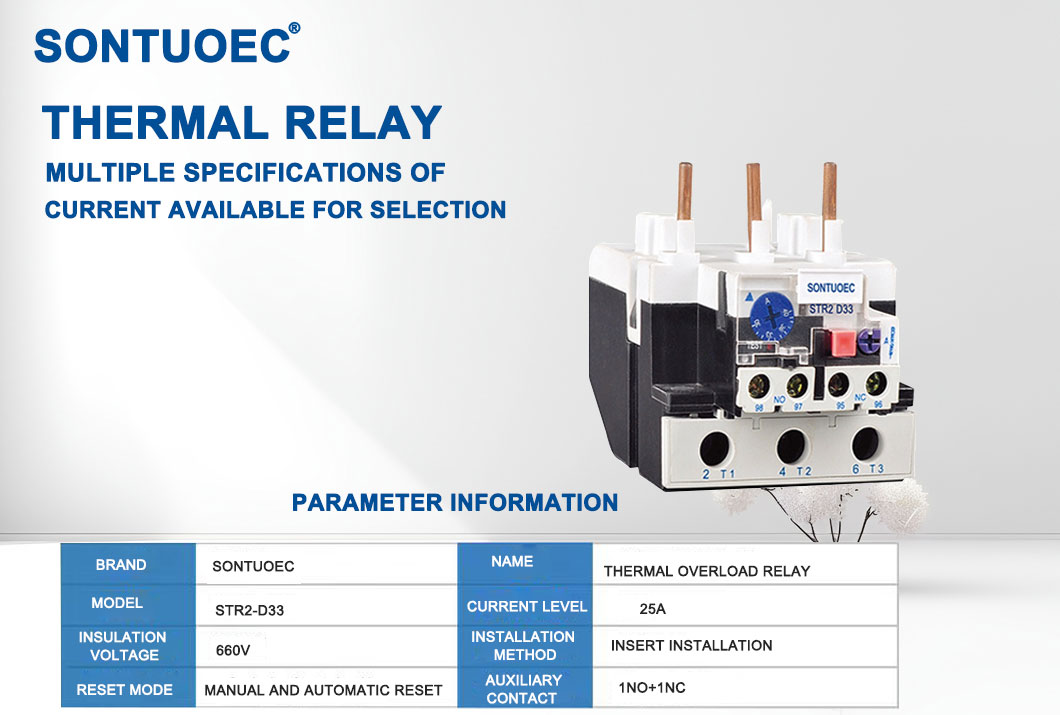

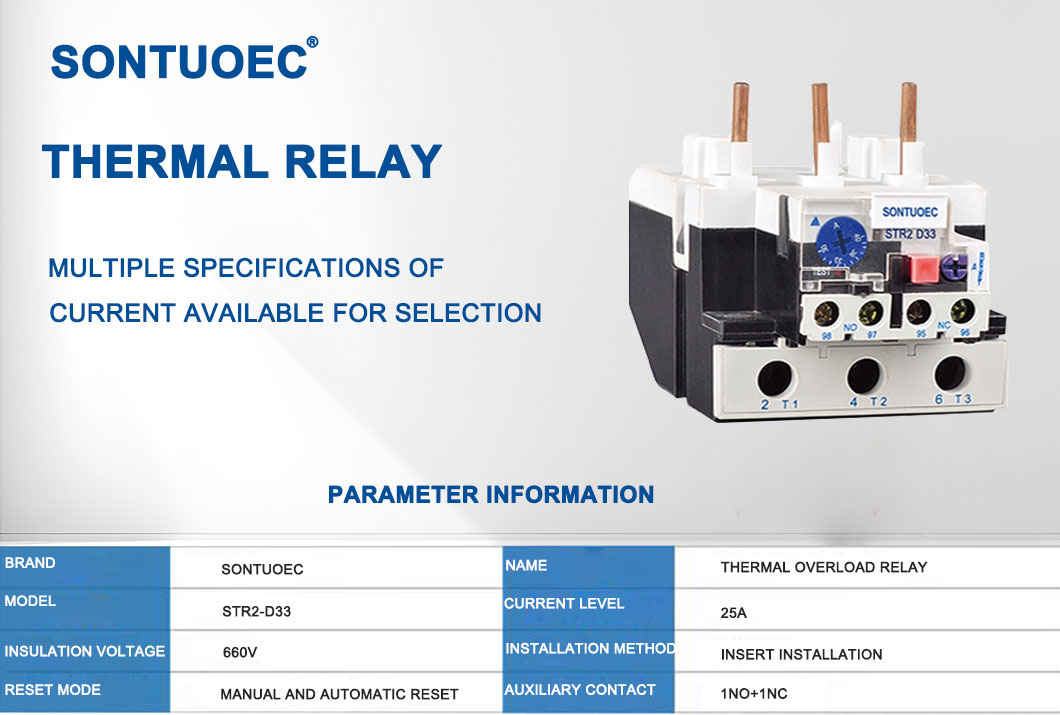

Sonraíochtaí:
Toradh Ainmnigh | Sealaíocht ró -ualach teirmeach | |||
Múnla | ST2-D33 | |||
Ábhar | Comhpháirteanna plaisteacha, leictreonacha | |||
Teirmeach Lionsa | 1NO+1NC | |||
Teirmeach Sruth athsheachadta | 23a-93a | PLS Tabhair faoi deara an sruth raon gailf | ||
Str2-93 | Raon Sraith Reatha Inchoigeartaithe (A) raon Socraithe |
3322 | 23 ~ 26 ~ 32 | Str2-40 ~ 95 |
3353 | 17 ~ 25 | |||
3355 | 30 ~ 33 ~ 36 ~ 40 | |||
3357 | 37 ~ 41 ~ 46 ~ 50 | Str2-50 ~ 95 | ||
3359 | 48 ~ 51 ~ 60 ~ 65 65 | |||
3361 | 55 ~ 0 ~ 65 ~ 70 | Str2-62 ~ 95 | ||
3363 | 63 ~ 71 ~ 80 | Str2-80/str2-95 | ||
3365 | 80 ~ 85 ~ 93 | Str2-95 | ||
Minicíocht | 660V | |||
Rang tripping | 50/60Hz | |||
Dath | Mar a thaispeántar pictiúr |
Príomh -pharaiméadair theicniúla
Múnla | Sruth rátáilte | Níl. | Raon socraithe (a) | Do chonraitheoir |
Str2-25 | 25 | 1301 | 0.1 ~ 0.12 ~ 0.14 ~ 0.16 | Str2-9 ~ 32 |
1302 | 0.16 ~ 0.19 ~ 0.22 ~ 0.25 | |||
1303 | 0.25 ~ 0.3 ~ 0.35 ~ 0.4 | |||
1304 | 0.4 ~ 0.05 ~ 0.63 | |||
1305 | 0.63 ~ 0.8 ~ 0.9 ~ 1 | |||
1306 | 1 ~ 1.2 ~ 1.4 ~ 1.6 | |||
1307 | 1.6 ~ 1.9 ~ 2.2 ~ 2.5 | Str2-12 ~ 32 | ||
1308 | 2.5 ~ 3 ~ 3.5 ~ 4 | |||
1309 | 4 ~ 5 ~ 6 | |||
1312 | 5.5 ~ 6 ~ 7 ~ 8 8 | |||
1314 | 7 ~ 8 ~ 9 ~ 10 10 | |||
1316 | 9 ~ 11 ~ 13 | |||
1321 | 12 ~ 14 ~ 16 ~ 18 | Str2-12 ~ 32 | ||
1322 | 17 ~ 21 ~ 25 | Str2-12 ~ 32 | ||
1353 | 23 ~ 32 | STR2-25/32 (LC1-D25/32) | ||
Str2-36 | 36 | 2353 | 23 ~ 26 ~ 29 ~ 32 | |
2353 | 28 ~ 32 ~ 36 | Str2-32 | ||
2353 | 30 ~ 40 | |||
Str2-93 | 93 | 3322 | 23 ~ 26 ~ 32 | Str2-40 ~ 95 |
3353 | 17 ~ 25 | |||
3355 | 30 ~ 33 ~ 36 ~ 40 | |||
3357 | 37 ~ 41 ~ 46 ~ 50 | Str2-50 ~ 95 | ||
3359 | 48 ~ 51 ~ 60 ~ 65 65 | |||
3361 | 55 ~ 0 ~ 65 ~ 70 | Str2-62 ~ 95 | ||
3363 | 63 ~ 71 ~ 80 | Str2-80/str2-95 | ||
3365 | 80 ~ 85 ~ 93 | Str2-95 | ||
Str2-140 | 140 | 80 ~ 104 | ||
95 ~ 120 | ||||
110 ~ 140 |
Cosaint ró -ualaigh: Nuair a sháraíonn ualach an mhótair a luach rátáilte, gearrfaidh an sealaíocht ró -ualach teirmeach an soláthar cumhachta chun cosc a chur ar an mótar róthéamh agus damáiste.
Cosaint róthéamh: Má tá an mótar róthéamh ar chúis éigin (m.sh. teocht ard chomhthimpeallach nó droch -dhíscaoileadh teasa), gearrfaidh an sealaíocht ró -ualaigh theirmeach an soláthar cumhachta as.
Feidhm an tásc: Tá feidhm tásc ag go leor rásanna sealaíochta ró -ualach teirmeach, a léiríonn nó a athraíonn an stádas nuair a dhéantar an mótar a ró -ualú nó a róthéamh, ionas gur féidir leis an oibreoir bearta a aimsiú agus a ghlacadh in am.
Is féidir sraith STR2-D STR2-D STR2-D STR2-D STR2-D STR2-D STR2-D STR2-D STR2-D SHOLÁTHAR ROORDHRAÍOCHTA A CHUR CHUR CHUR CHUR CHUR CHUR CHUR CHUR CHUR CHUR CHUR CHUR CHUR CHUR CHUR CHUR CHUR CHUR I BHFEIL 60947-1.
Baintear úsáid fhorleathan as athsheachadáin ró -ualaigh theirmeacha i dtimpeallachtaí tionsclaíocha agus tráchtála éagsúla, go háirithe i dtrealamh a éilíonn tiomántáin mótair leictreacha. Mar shampla, úsáidtear iad i gcaidéil, i gcomhbhrúiteoirí, i lucht leanúna, i n -iompróirí, agus i dtrealamh meicniúil eile chun a chinntiú gur féidir trealamh den sórt sin a dhúnadh go sábháilte i gcás ró -ualach nó riocht róthéamh.
Agus sealaíocht ró -ualaigh theirmeach á roghnú, ní mór fachtóirí ar nós rátáil cumhachta an mhótair, timpeallacht oibriúcháin, agus tréithe ualaigh a bhreithniú. Tá sé riachtanach freisin a chinntiú go bhfuil an sruth rátáilte den sealaíocht ró -ualach teirmeach ag teacht le sruth rátáilte an mhótair agus go bhfuil tréithe iomarcacha agus cosanta róthéamh aige.
Agus sealaíocht ró -ualach teirmeach á shuiteáil agat, ní mór duit treoirlínte an déantóra a leanúint agus a chinntiú go bhfuil sé ceangailte go cuí le ciorcaid chumhachta agus rialaithe an mhótair. Ina theannta sin, ní mór ath -ualach teirmeach a iniúchadh agus a chothabháil go rialta chun oibriú cuí agus saol fada seirbhíse a chinntiú.
