3 conraitheoir cuaille AC

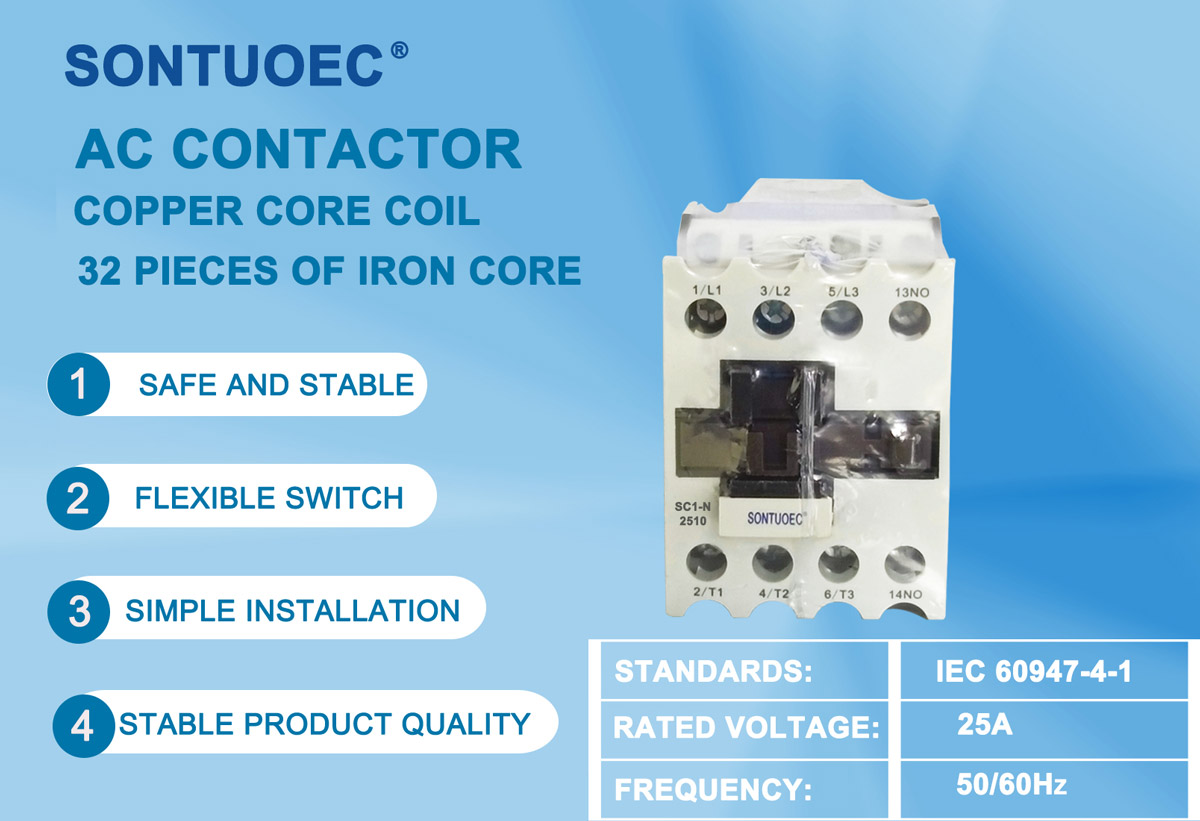

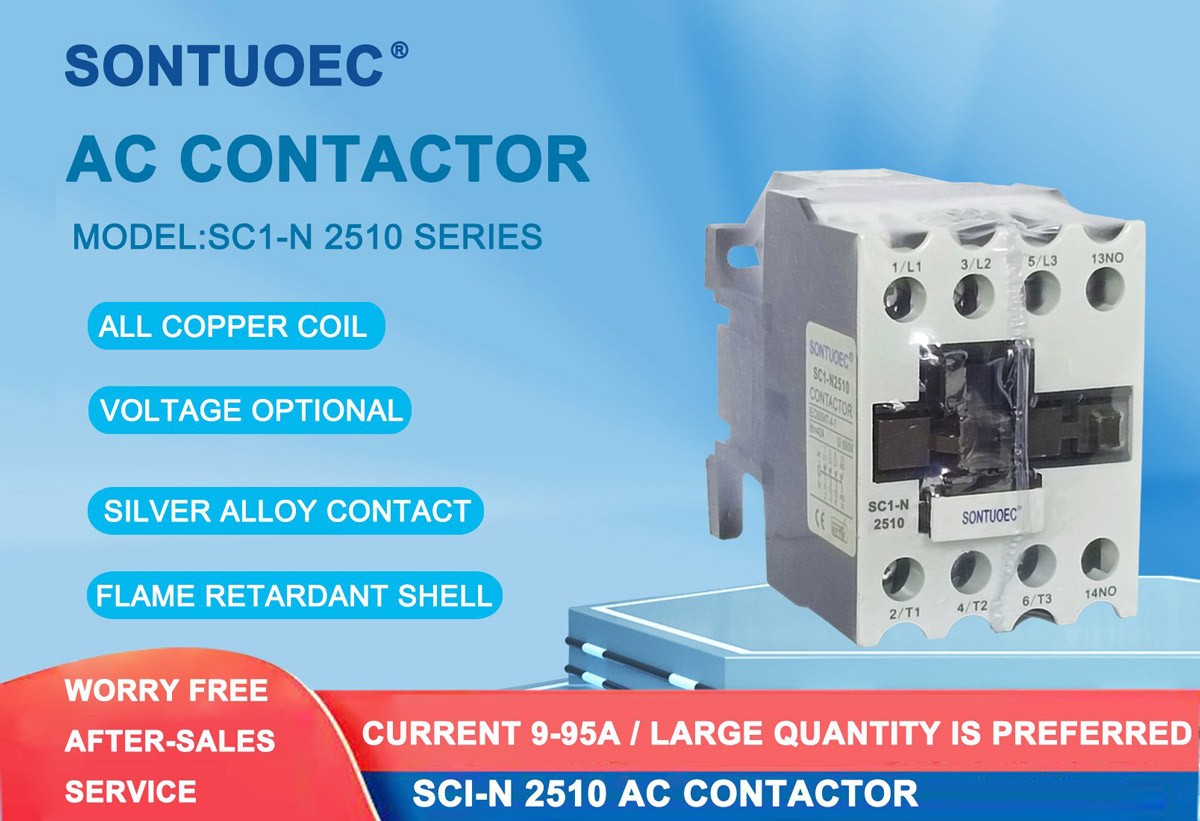

3 Is conraitheoir AC é an conraitheoir AC le trí theagmhálaí neamhspleácha (nó cuaillí), a rialaíonn gach ceann acu céim amháin de chóras cumhachta trí chéim. Is í an phríomhfheidhm atá aige ná rialú, stopadh agus aisiompú mótair trí chéim nó ualaí eile trí chéim a rialú go cianda. Trí na trí theagmhálaí seo a rialú agus amach, is féidir leis an nasc agus an dícheangal den chiorcad trí chéim a bhaint amach, rud a rialaíonn stádas oibre an ualaigh leictrigh.

Seol Fiosrúchán

Cur síos ar an Táirge

Múnla	Toilleadh 2 chéim sqirlel-								Téamh rátáilte reatha 1 (a)
	Cumhacht Rátáilte (KW)				Oibriú Rátáilte Reatha (A)
	220V-240V	380-440V	550V	660V	220-240V	380V-440V	550V	660V
SC1-N10	2.5	4.0	4.0	4.0	11	9	7	5	20
SC1-N11	3.5	5.5	5.5	5.5	13	12	9	7	20
SC1-N12	3.5	5.5	5.5	5.5	13	12	9	7	20
SC1-N20	5.5	11	11	7.5	22	22	17	9	32
SC1-N25	8.5	14	14	14	30	30	12	12	40
SC1-N35	12	20	20	20	40	40	17	17	40

Struchtúr agus prionsabal oibre

Struchtúr:

Córas Leictreamaighnéadach: Áirítear le comhpháirteanna amhail cornaí, croíleacáin, etc., a úsáidtear chun flosc maighnéadach a ghiniúint chun oscailt agus dúnadh an chórais teagmhála a thiomáint.

Córas teagmhála: lena n -áirítear an príomh -theagmháil agus an teagmháil chúnta. Úsáidtear an príomh -theagmháil chun sruth ard a iompar, agus úsáidtear an teagmháil chúnta chun tarchur agus aiseolas na gcomharthaí rialaithe a bhaint amach.

Gléas múchta stua: Úsáidte chun an stua a ghintear a mhúchadh nuair a dhéantar an teagmháil a dhícheangal chun an teagmháil a chosaint ó dhamáiste.

Shell: Úsáidte chun na comhpháirteanna inmheánacha a chosaint ón timpeallacht sheachtrach.

Prionsabal Oibre:

Nuair a dhéantar an corna a fhuinnmhiú, gineann an croí iarainn maighnéadas agus meallann sé an córas teagmhála chun é a dhúnadh, rud a fhágann go bhfuil an ciorcad trí chéim oscailte.

Nuair a dhéantar an corna a dhífhuinnmhiú, cailleann an croí iarainn a mhaighnéadas agus scarann an córas teagmhála faoi ghníomh an earraigh chun an ciorcad trí chéim a dhícheangal.

Sa tríú háit, an t -iarratas agus an roghnú

Iarratais:

3 Úsáidtear conraitheoir cuaille go forleathan i uathoibriú tionsclaíoch, i gcóras cumhachta agus i uathoibriú tógála.

Is féidir é a úsáid chun oibríochtaí a rialú mar mhótair trí chéim a thosú, a stopadh agus a aisiompú.

Is féidir é a úsáid freisin chun an córas cumhachta a rialú agus a chosaint ar an gcóras cumhachta.

Roghnú:

Nuair a roghnaítear conraitheoir 3 cuaille AC, ba cheart machnamh a dhéanamh ar fhachtóirí mar an voltas rátáilte, an cineál reatha agus an cineál ualaigh den chóras cumhachta.

Ba chóir go mbeadh an rátáil reatha níos mó ná nó cothrom le sruth oibriúcháin uasta an ualaigh.

Ba chóir an rátáil voltais a chur in oiriúint do leibhéal voltais an chórais cumhachta.
