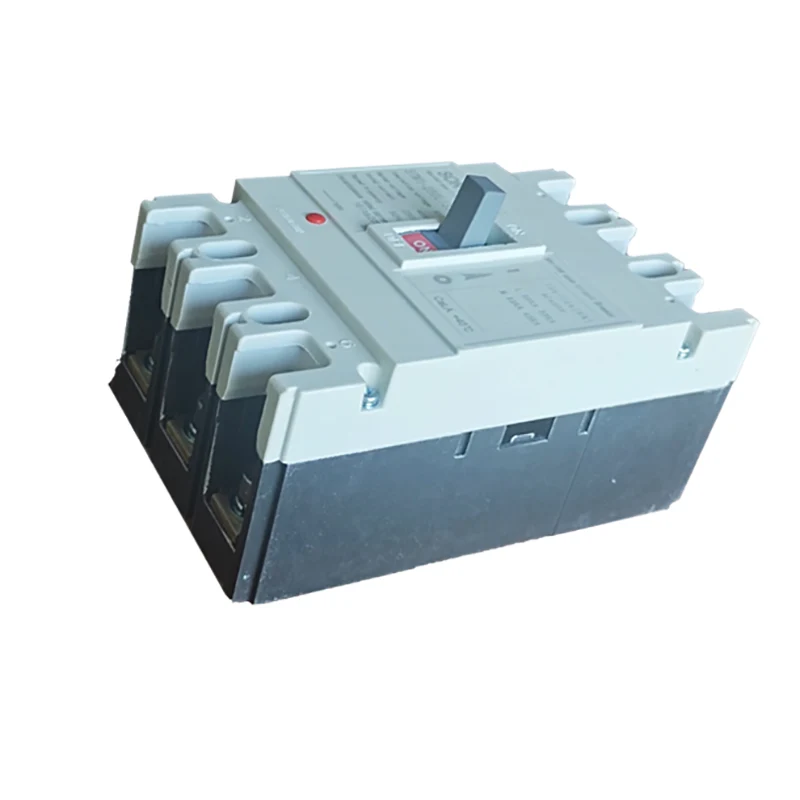

Is cineál trealaimh leictrigh é an breaker ciorcaid mhúnlaithe leictreach le feidhmeanna cosanta amhail ró -ualach, ciorcad gearr agus faoi voltas. Is é an prionsabal oibre atá aige ná go bhfuil an breaker ciorcaid i riocht dúnta, nuair a bhíonn an ró -ualach ciorcaid, an ciorcad gearr nó an voltas agus na lochtanna eile, nuair a bheidh an ró -ualach ciorcaid, an ciorcad gearr nó faoi voltas agus lochtanna eile, dícheangail an ciorcad go huathoibríoch, chun an ciorcad agus sábháilteacht an trealaimh a chosaint.
Múnla | STM1-125 | STM1-250 | STM1-400 | STM1-630 | STM1-800 | STM1-1250 | |||||||||||||
Curert cortirucus rátáilte rátáilte | 125 | 250 | 400 | 630 | 800 | 1250 | |||||||||||||
Curert rátáilte hn (a) | 16,20,25,32,40.50 | 100,125,140,160, | 250,315,350,400 | 400,500,630 | 630,700,800 | 80,010,001,250 | |||||||||||||
63,80,100,125 | 180,200,225.25 | ||||||||||||||||||
Vótáil Oibriúcháin Rátáilte UE (V) DC | 500,550,7 | 501,000 | |||||||||||||||||
Vótáil Rátáilte Istion UKV) | 1000 | 1000 | 1500 | 1500 | 1500 | 1500 | |||||||||||||
UIP (KV) | |||||||||||||||||||
Tástáil Votage One Miute (V) | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 | |||||||||||||
Cumas Breaking (KA) | L | M | H | L | M | H | L | M | H | L | M | H | L | M | H | L | M | H | |
go (1CS = 75%) | 250V | 25 | 35 | 50 | 35 | 50 | 65 | 35 | 50 | 65 | 35 | 50 | 65 | 50 | 65 | 80 | 50 | 65 | 80 |
500V | 25 | 25 | 50 | 35 | 35 | 65 | 35 | 35 | 65 | 35 | 35 | 65 | 50 | 50 | 80 | 50 | 50 | 80 | |
750V | 25 | 15 | 50 | 35 | 25 | 65 | 35 | 25 | 65 | 35 | 25 | 65 | 50 | 35 | 80 | 50 | 35 | 80 | |
1000V | 25 | 10 | 50 | 35 | 15 | 65 | 35 | 15 | 65 | 35 | 15 | 65 | 50 | 20 | 80 | 50 | 20 | 80 | |
Mechanical sé | Amanna | 7000 | 7000 | 4000 | 4000 | 2500 | 2000 | ||||||||||||
Saol leictrí | Amanna | 2000 | 2000 | 1000 | 1000 | 800 | 600 | ||||||||||||
Amanna Breaking (MS) | 20 | 20 | 20 | 20 | 20 | 20 | |||||||||||||
Suíomh suiteála | Aon áit | ||||||||||||||||||
Cumas bolator | tá | ||||||||||||||||||
Caighdeánach | IEC 60947-2, IEC60947-1, GB 14048, GB 14048-2 | ||||||||||||||||||
Teocht (c) | 25 ℃ -50 ℃ | ||||||||||||||||||
Cosaint Degress | B20 | ||||||||||||||||||
Cóiriúil | De/sd/mx | ||||||||||||||||||
Achar Arrcing (mm) | 250 |

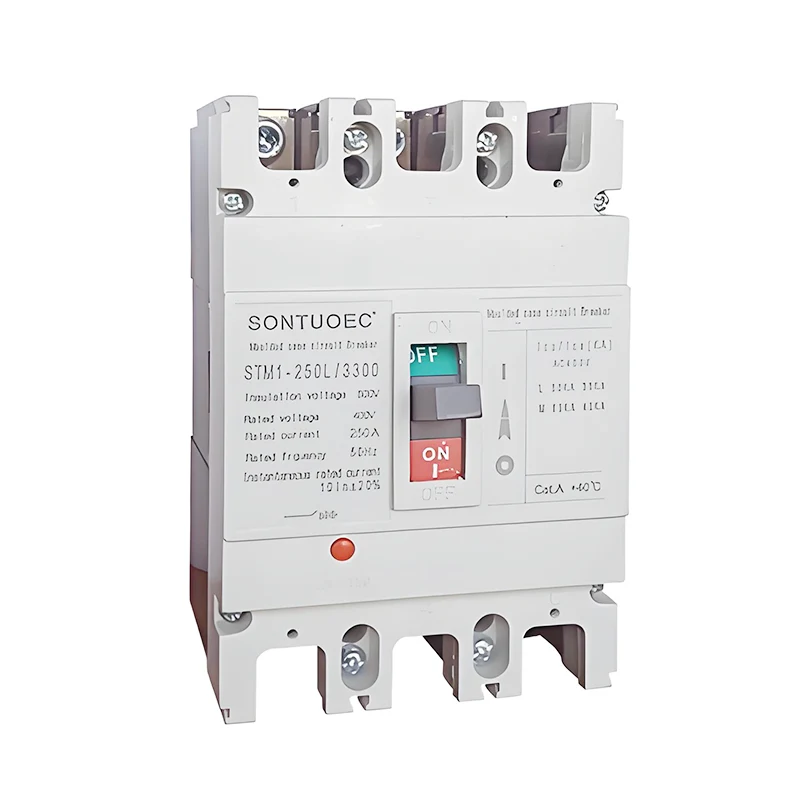

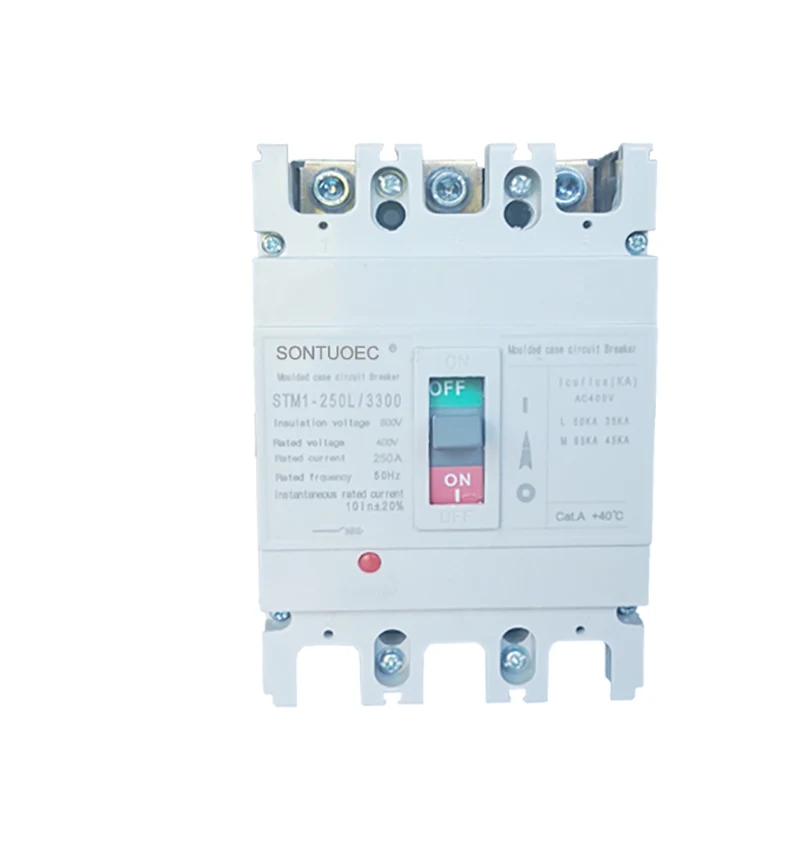

Múnla Níl. | STM1-250L/3300 |
Meán-mhúchadh stua | Aer a ligean isteach i |
Caighdeán: | IEC 60947-2 |
Struchtúr | MCCB |
Tíopáil | Ciorcad cáis Moulede Breacadh |
Deimhniú | Ceitice |
Ceaduithe | CE, ISO9001 |
Am seachadta | Taobh istigh de 20 lá |
Sonraíocht | 63A-630A |
Bun | Wenzhou Zhejiang |
Cumas táirgthe | 2000pieces/seachtain |
Luas | Gnáthchineál Breacadh ciorcad |
Suiteáil | Seasta |
Uimhir cuaillí | 3p 4p |
Feidhmigh | Traidisiúnta
Breaker ciorcaid, Cosaint ar theip ar chiorcad ciorcaid, Cosaint forshrutha |
Praghas a fháil amach | Monarcha Praghas a fháil amach |
Am baránta | 12 mhí |
Pacáiste iompair | Inmheánach Bosca/cartán |
Trádmharc | ESOUEEC, WZSCEC, ESUTUNE, IMDEC |
Cód HS | 8536200000 |
Struchtúr: Is iondúil go mbíonn córas teagmhála, córas múchta stua, meicníocht oibriúcháin, stailceoir, agus sliogáin agus codanna eile i gceist le breaker ciorcaid mhúnlaithe leictreach.
Tá cumas ard briste aige agus cobhsaíocht theirmeach dinimiciúil maith.
Tá an bhlaosc déanta as ábhar inslithe lasair, atá frithsheasmhach in aghaidh stua, le feidhmíocht ard sábháilteachta.
Tá an mheicníocht oibriúcháin solúbtha agus iontaofa, rud atá áisiúil d'úsáideoirí oibriú de láimh nó go leictreach.
Tá feidhmeanna cosanta éagsúla ag an dícheangal, agus is féidir leis gníomhartha comhfhreagracha a dhéanamh de réir lochtanna éagsúla an chiorcaid.
Feidhm: Tá feidhmeanna cosanta éagsúla ag breaker ciorcaid mhúnlaithe leictreach, mar shampla cosaint ró -ualaigh, cosaint chiorcaid ghearr, faoi chosaint voltais agus cosaint sceite. Ina measc, ciallaíonn cosaint ró -ualaigh, nuair a bhíonn an ciorcad ró -ualaithe, gur féidir leis an breaker ciorcaid an ciorcad a dhícheangal go huathoibríoch chun cosc a chur ar an trealamh a bheith millte mar gheall ar róthéamh; Ciallaíonn cosaint ghearrchiorcaid, nuair a tharlaíonn ciorcad gearr sa chiorcad, gur féidir leis an breaker ciorcaid an locht a ghearradh go tapa chun tine agus timpistí sábháilteachta eile a chosc; Ciallaíonn cosaint faoi bhunvoltage, nuair a bhíonn an voltas soláthair cumhachta níos ísle ná an luach rátáilte, gur féidir leis an breaker ciorcad an ciorcad a dhícheangal go huathoibríoch chun an trealamh a chosaint ó dhamáiste; Agus ciallaíonn cosaint sceite, nuair a tharlaíonn sceitheadh sa chiorcad, gur féidir leis an breaker ciorcaid an soláthar cumhachta a ghearradh go tráthúil chun sábháilteacht phearsanta a chosaint. Ciallaíonn cosaint sceite gur féidir leis an breaker ciorcaid an soláthar cumhachta a ghearradh in am nuair a bhíonn sceitheadh sa chiorcad chun sábháilteacht phearsanta a chosaint.
Úsáidí: Úsáidtear scoradáin chiorcaid mhúnlaithe leictreacha go forleathan i gcórais leictreacha i réimsí cónaithe, tráchtála, tionsclaíocha agus iompair. Sa réimse cónaithe, úsáidtear é chun sábháilteacht ciorcaid bhaile agus trealamh leictreach a chosaint; Sa réimse tráchtála, úsáidtear é chun córais leictreacha foirgneamh mór agus áitribh tráchtála a chosaint; Sa réimse tionsclaíoch, úsáidtear é chun oibriú sábháilte trealamh agus meaisíní monarchan a rialú agus a chosaint; Sa réimse iompair, úsáidtear é chun oibriú seasmhach soilse tráchta, comharthaí iarnróid agus trealamh eile a chosaint.
