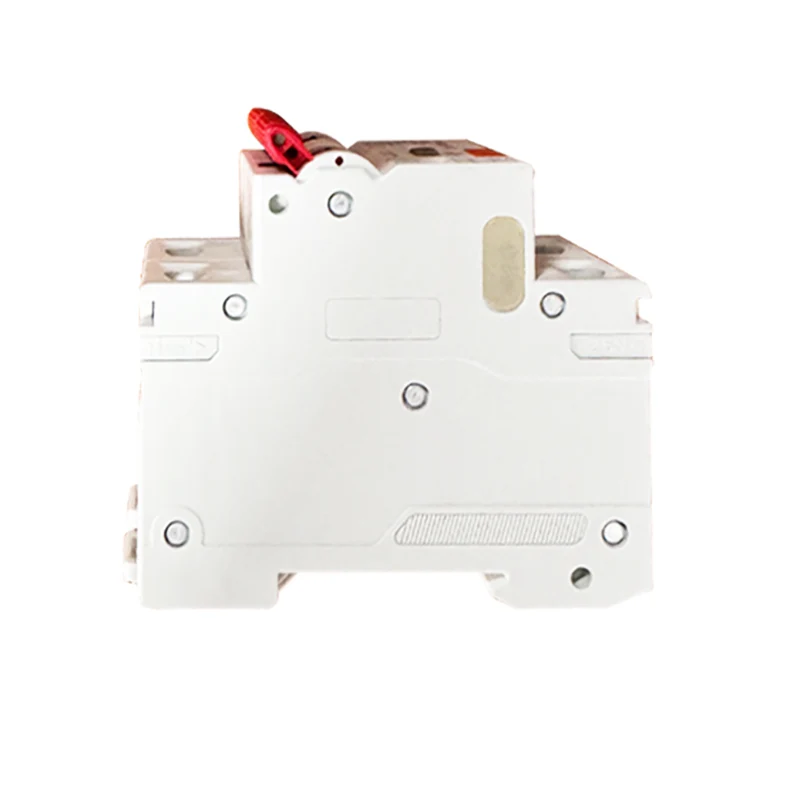

2p RCBO Cineál

2P RCBO Is éard atá i gcineál ná dhá scoraire ciorcaid reatha iarmharach le cosaint forshrutha (breaker ciorcad reatha iarmharach le cosaint ró-ualaigh), is féidir leis an líne dóiteáin 2p (L1) agus an líne nialais (n) a rialú; agus 4p (L1, L2, L3) agus an líne nialais (n) ag an am céanna. Is iondúil go dtagraíonn cineál ”do chineál sonrach nó do shonraíocht an chiorcaid chiorcaid, a d'fhéadfadh na tréithe oibriúcháin, an t -voltas reatha, an voltas rátáilte agus na paraiméadair eile den breaker ciorcaid a bheith i gceist leis.

Mionsamhail:STB2-63LE

Seol Fiosrúchán

Cur síos ar an Táirge

	Caighdeánach	Aonad	IEC/EN 61009-1
Leictreach bheith ann	Modh		Cineál leictreonach
	Cineál (foirm tonn an domhain sceite braite)		Agus, agus
	Scaoileadh teirmeach-maighnéadach saintréith		B, C, D.
	Ln reatha rátáilte	A	6,10,16,20,25,32,40; 63,80a
	Cuales	P	1p+n, 3p+n
	Voltas Rátáilte UE	V	AC 230, 400
	Íogaireacht rátáilte i △ n	A	0.01, 0.03, 0.1, 0.3, 0.5
	Rátáil iarmharach agus briseadh iarmharach rátáilte acmhainn l △ m	A	500
	ICN cumas gearr-chuaird rátáilte	A	6000
	Am briseadh faoi i △ n	S	≤0.1
	Minicíocht Rátáilte	Hz	50/60
	Impulsewithst rátáilte voltas (1.2/50) uimp	V	4000
	Voltas tástála tréleictreach ag ind.freq le haghaidh 1min	KV	2
	UI Voltais Inslithe	V	250
	Céim truaillithe		2
Meicniúil bheith ann	Saol leictreach		4000
	Saol meicniúil		10000
	Táscaire reatha locht		Tá
	An chéim chosanta		IP20
	Teocht chomhthimpeallach (le meán laethúil35ºC)	ºC	-5 ~+40 (Iarratas Speisialta Féach le do thoil ceartú cúitimh teochta)
	Teocht stórála	ºC	-25 ~+70
Suiteáil	Cineál nasc teirminéil		Cábla/bus busbar/cineál u-up corr roc
	Méid an teirminéil barr/bun le haghaidh cábla	mm2	25
	Méid an teirminéil barr/bun le haghaidh cábla	AWG	18-5
	Méid teirminéil barr/bun le haghaidh corr roc	mm2	25
	Méid teirminéil barr/bun le haghaidh corr roc	AWG	18-3
	Misteáin		Ar Din Rail en 60715 (35mm) trí mheán de ghléas gearrthóg tapa
	Duine aitheantais		Ó bharr

Príomhghnéithe agus paraiméadair

Saintréithe Gníomhaíochta: 2P RCBO Tá feidhm cosanta reatha iarmharach ag cineál A, nuair a shroicheann an sruth iarmharach (i.e. sruth sceite) sa chiorcad luach réamhshocraithe, gníomhóidh an breaker ciorcaid go tapa chun an ciorcad a ghearradh amach chun timpistí turraing leictreacha agus tinte leictreacha a chosc.

Reatha rátáilte: Ag brath ar an tsamhail agus ar na sonraíochtaí sonracha, is féidir go n -athróidh an raon reatha rátáilte de 2P RCBO A, ach de ghnáth bíonn raon leathan sonraíochtaí ann mar 6a, 10a, 16a, 20a, 25a, 32a, 40a, 50a, 63a, 80a, agus mar sin de.

Voltas Rátáilte: Is iondúil go ndéantar an cineál 2p RCBO A a rátáil ag 240V AC do thimpeallachtaí leictreacha intíre agus tráchtála.

Minicíocht Rátáilte: Is iondúil gurb é minicíocht rátáilte an breaker ciorcaid seo ná 50/60Hz, a mheaitseálann minicíocht an tsoláthair cumhachta i bhformhór na dtíortha agus na réigiún.

Cumas Ciorcaid Gearr Rátáilte: Tá cumas gearrchiorcaid ard -rátáilte ag an gcineál 2P RCBO A, mar shampla 6KA nó 10KA, atá in ann suaití reatha móra a sheasamh gan damáiste a dhéanamh i gcás locht ciorcaid ghearr.

Gníomh Sceite Reatha: Is iondúil go mbíonn an gníomh sceite den scoradóir ciorcaid seo 30mA nó níos lú de ghnáth, a fhreastalaíonn ar riachtanais an Choimisiúin Idirnáisiúnta Leictritheicniúil (IEC) agus caighdeáin náisiúnta ábhartha, agus is féidir leis sábháilteacht phearsanta a chosaint go héifeachtach.

Úsáidtear RCBO den chuid is mó in AC 50Hz (60Hz), voltas rátáilte 230/400V, rátáilte reatha 6A go 40A córas dáilte teirminéil ísealvoltais. Tá RCBO cothrom le feidhm MCB+RCD; Úsáidtear é le haghaidh cosaint turraing leictreach agus cosaint theagmhála indíreach an duine, cosaint trealaimh leictrigh nuair a sháraíonn an comhlacht daonna a bhaineann le leictreachas nó sceitheadh leictreach sceitheadh reatha luach ordaithe, agus ró -ualach agus cosaint chiorcaid ghearr; Is féidir leis a bheith ina oibreoir neamh-mhinicíochta sa chiorcad, a úsáidtear go fiáin sa cheantar cónaithe agus tráchtála. Cloíonn sé le caighdeán IEC61009-1.

Iarratas agus suiteáil

Iarratas: 2P RCBO Tá cineál oiriúnach chun ciorcaid dáilte cumhachta a chosaint a dteastaíonn rialú comhuaineach ar shreanga dóiteáin agus nialais araon, amhail soilsiú, soicéid, aerchóiriú agus ciorcaid eile in áiteanna baile, tráchtála, tionsclaíocha agus eile.

Suiteáil: Is iondúil go nglacann an breaker ciorcaid gléasadh siméadrach din-iarnróid nó gléasadh painéil, atá áisiúil le haghaidh suiteáil agus baint thapa sa bhosca dáilte nó sa chomh-aireacht dáilte.

Sreangú: 4P RCBO Tá cineál solúbtha i sreangú agus is féidir é a nascadh le ciorcaid trí-shreang trí chéim, trí chéim nó trí chéim. Agus tú ag sreangú, cinntigh go bhfuil na sreanga tine, nialas agus cré ceangailte i gceart chun an baol turraing leictreach agus tine leictreach a sheachaint.
